Description

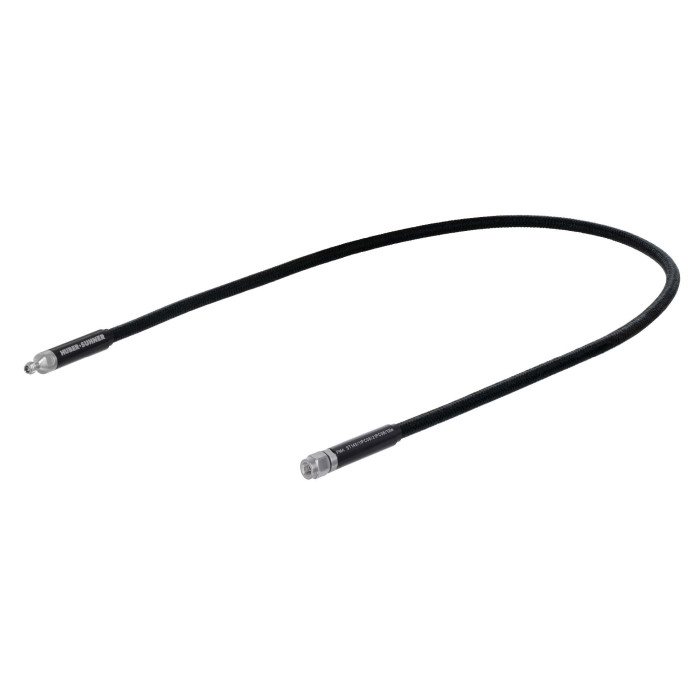

Le PMAST145/11PC08/11PC08/6in est un assemblage de câble de test micro-ondes haute performance conçu pour les applications de mesure RF et millimétriques jusqu’à 145 GHz. Basé sur le câble Sucotest_145, il est équipé de deux connecteurs 0.8 mm mâle droits, permettant de relier directement des instruments et équipements de mesure hyperfréquences.
Grâce à sa conception optimisée pour les environnements de laboratoire, ce câble offre une stabilité exceptionnelle en phase et en pertes lors des flexions. Il garantit également un appariement précis du délai de propagation avec une tolérance de ±1 ps, assurant des mesures répétables et fiables dans les bancs de test RF et millimétriques. :contentReference[oaicite:0]{index=0}
Avantages
- Utilisable jusqu’à 145 GHz pour les applications RF et millimétriques avancées
- Excellente stabilité de phase et d’amplitude lors des flexions
- Délai temporel apparié avec précision ±1 ps
- Assemblage optimisé pour les mesures de laboratoire haute précision
- Disponible en longueurs standard pour une intégration rapide dans les bancs de test
Caractéristiques principales
- Type de câble : Sucotest_145
- Connecteur A : SF_11_PC0.8 (0.8 mm mâle droit)
- Connecteur B : SF_11_PC0.8 (0.8 mm mâle droit)
- Impédance : 50 Ω
- Fréquence maximale : 145 GHz
- Return loss minimum : 14 dB
- Insertion loss maximale : 4.97 dB
- Vitesse de propagation : 76 %
- Stabilité d’amplitude vs flexion : ±0.25 dB
- Stabilité de phase vs flexion : ±25°
- Appariement du délai : ±1 ps
- Longueur : 152 mm (6 pouces)
- Diamètre du câble : 4.25 mm
- Rayon de courbure statique : 25 mm
- Rayon de courbure dynamique : 43 mm
- Température de fonctionnement : −40 °C à +85 °C
- Poids : 7.2 g
Applications typiques
- Mesures RF et millimétriques en laboratoire
- Caractérisation de composants hyperfréquences
- Bancs de test pour instruments de mesure jusqu’à 145 GHz
- Tests de modules RF, radars et communications haute fréquence
- Validation de systèmes millimétriques et sub-THz
Pourquoi choisir le câble de test micro-ondes 145 GHz – PMAST145/11PC08/11PC08/6in
Le PMAST145/11PC08/11PC08/6in est conçu pour répondre aux exigences des mesures hyperfréquences de très haute précision. Sa conception garantit une stabilité remarquable en phase et en amplitude, même lors de manipulations répétées ou de flexions du câble.
Avec sa capacité de fonctionnement jusqu’à 145 GHz et son appariement précis du délai de propagation ±1 ps, il constitue une solution idéale pour les laboratoires RF, les centres de R&D et les environnements de test nécessitant des performances de mesure extrêmement élevées.
