Description

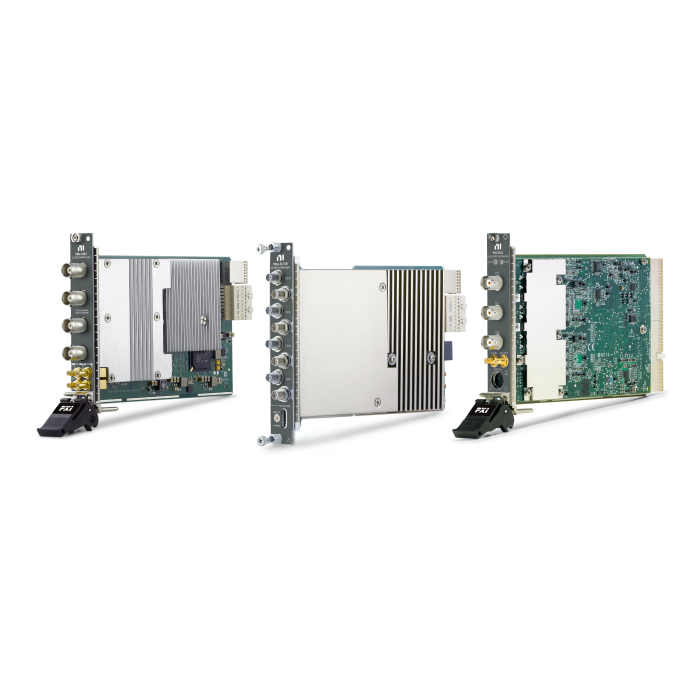

Le PXIe-5108 de NI est un numériseur haute vitesse PXI Express conçu pour les applications de test et de mesure nécessitant une acquisition précise et synchronisée de signaux analogiques.
Ce module combine les performances d’un oscilloscope numérique avec l’intégration et la modularité de la plateforme PXI Express. Il est disponible en version 4 voies ou 8 voies, permettant l’acquisition simultanée de plusieurs signaux analogiques dans les systèmes de test automatisés.
Grâce à une bande passante jusqu’à 100 MHz, une résolution de 14 bits et un taux d’échantillonnage pouvant atteindre 250 MS/s, le PXIe-5108 offre des performances élevées pour la mesure et l’analyse de signaux analogiques.
Avantages
- Acquisition multi-voies simultanée permettant de mesurer plusieurs signaux analogiques en parallèle
- Haute précision de mesure grâce à une résolution verticale de 14 bits
- Bande passante jusqu’à 100 MHz adaptée aux applications électroniques et de validation
- Intégration complète dans l’écosystème NI avec support des logiciels NI-SCOPE
- Synchronisation avancée entre modules pour les systèmes de mesure multi-instruments
- Architecture PXI Express modulaire idéale pour les systèmes de test évolutifs
Caractéristiques principales
- Bande passante analogique : jusqu’à 100 MHz
- Résolution verticale : 14 bits
- Taux d’échantillonnage : jusqu’à 250 MS/s
- Nombre de voies : 4 ou 8 voies analogiques simultanées
- Impédance d’entrée : 50 Ω ou 1 MΩ
- Plage de tension d’entrée : jusqu’à 80 Vpk-pk selon la configuration
- Mémoire embarquée : jusqu’à 512 MB
- Filtres numériques : 20 MHz, 40 MHz et 80 MHz
- Temps de montée : environ 5 ns
- Déclenchements : edge, window, hysteresis, digital, software
- Interfaces : connecteurs SMB analogiques et connecteur AUX pour synchronisation et I/O numériques
- Format : module PXI Express 3U, 1 slot
Applications typiques
- Test automatique de production (ATE) pour l’analyse de signaux analogiques
- Validation et caractérisation électronique en laboratoire R&D
- Analyse de signaux dans les systèmes embarqués
- Systèmes de mesure multi-canaux synchronisés
- Bancs de test modulaires PXI Express
Pourquoi choisir le numériseur / oscilloscope PXI Express – 100 MHz, 14 bits : PXIe-5108
Le PXIe-5108 offre une combinaison optimale entre précision de mesure, acquisition multi-voies et intégration PXI Express. Sa résolution de 14 bits et sa bande passante de 100 MHz permettent de capturer avec précision des signaux analogiques dans les systèmes de test modernes.
Grâce à sa compatibilité avec les outils logiciels NI et à ses capacités de synchronisation avancées, ce numériseur constitue une solution idéale pour concevoir des systèmes de test modulaires, évolutifs et performants.
