Description

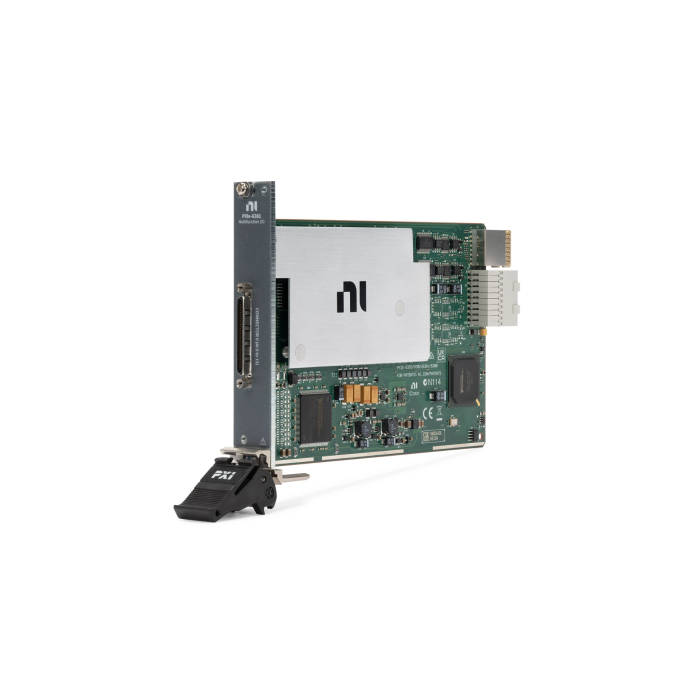

Le PXIe-6383 de NI est un module d’acquisition de données multifonctions PXI Express conçu pour les applications de test, de mesure et d’automatisation nécessitant un grand nombre d’E/S analogiques et numériques dans un format modulaire compact.
Ce module intègre 32 entrées analogiques single-ended ou 16 entrées différentielles, 4 sorties analogiques, 48 lignes d’E/S numériques ainsi que 4 compteurs/timers 32 bits. Il permet de centraliser plusieurs fonctions de mesure et de génération dans un seul instrument PXI Express.
Avec une résolution analogique de 18 bits, une fréquence d’échantillonnage jusqu’à 625 kS/s en mono-canal et une génération analogique jusqu’à 2,86 MS/s, le PXIe-6383 convient aux bancs de test automatisés, aux systèmes de validation et aux applications de laboratoire.
Avantages
- Architecture multifonctions complète avec entrées analogiques, sorties analogiques, E/S numériques et compteurs intégrés
- Grand nombre d’entrées analogiques avec jusqu’à 32 voies single-ended ou 16 voies différentielles
- Haute résolution de 18 bits pour les mesures analogiques de précision
- 4 sorties analogiques indépendantes pour la génération de signaux et le pilotage de systèmes
- 48 lignes d’E/S numériques programmables pour l’interfaçage avec équipements et automatismes
- 4 compteurs/timers 32 bits pour comptage, mesure temporelle et encodeurs
- Intégration native dans l’environnement NI pour les systèmes PXI Express
Caractéristiques principales
- Type de module : module d’acquisition de données multifonctions PXI Express
- Entrées analogiques : 32 single-ended ou 16 différentielles
- Résolution ADC : 18 bits
- Fréquence d’échantillonnage analogique : 625 kS/s maximum en mono-canal, 500 kS/s agrégé en multicanal
- Plages d’entrée analogique : ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
- Sorties analogiques : 4 voies
- Résolution DAC : 16 bits
- Vitesse de mise à jour analogique : jusqu’à 2,86 MS/s sur 1 canal, 2,00 MS/s sur 2 canaux, 1,54 MS/s sur 3 canaux, 1,25 MS/s sur 4 canaux
- Plages de sortie analogique : ±1 V, ±2 V, ±5 V, ±10 V
- E/S numériques : 48 lignes au total
- Compteurs / timers : 4 compteurs 32 bits
- Bus : PXI Express x1
- Format : module PXI Express 3U, 1 slot
Applications typiques
- Systèmes de test automatisés avec acquisition et génération de signaux sur une seule carte
- Validation de cartes et sous-ensembles électroniques
- Mesure de signaux analogiques multi-voies en environnement laboratoire ou production
- Contrôle-commande et automatisation avec interfaçage analogique et numérique
- Mesure de fréquence, comptage et gestion d’encodeurs via les compteurs/timers intégrés
Pourquoi choisir le module d’acquisition de données multifonctions PXI Express – 32 entrées analogiques, 4 sorties analogiques : PXIe-6383
Le PXIe-6383 est particulièrement adapté aux utilisateurs qui recherchent un module PXI Express polyvalent capable de regrouper plusieurs fonctions de mesure et de génération dans un encombrement réduit. Son nombre élevé de voies analogiques, ses 4 sorties analogiques et ses E/S numériques étendues facilitent la conception de systèmes de test complets.
Il constitue une solution efficace pour les environnements nécessitant à la fois précision analogique, souplesse d’interfaçage et intégration dans une architecture PXI Express.
