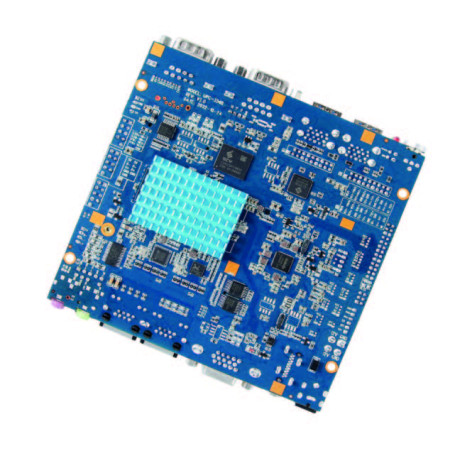

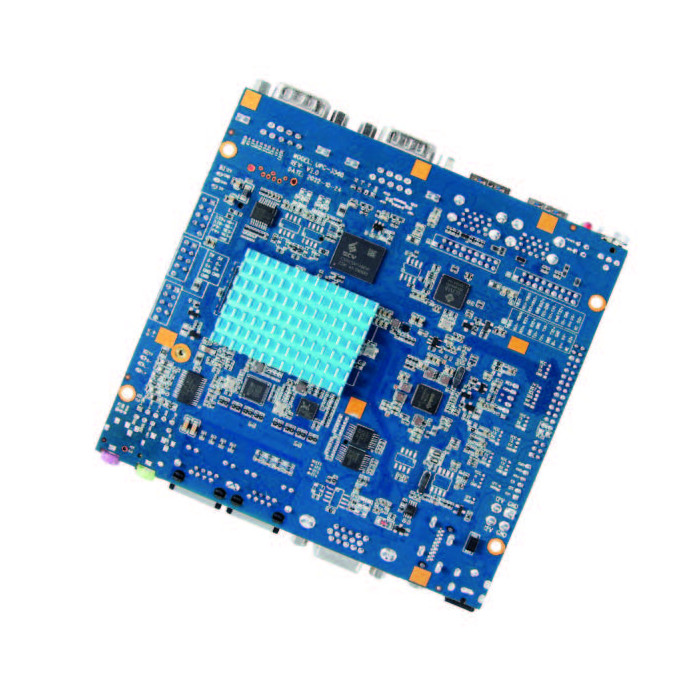

Carte mère embarquée - Rockchip RK3568 et HDMI 4K : LINANO-RK3568 | LINA-TECH

La LINANO-RK3568 est une carte mère embarquée au format 120 x 120 mm, basée sur le processeur Rockchip RK3568. Elle intègre un processeur quadricœur Cortex-A55 jusqu’à 2,0 GHz, une unité de traitement neuronal jusqu’à 1,0 TOPS et des fonctions graphiques avancées. Elle dispose d’une sortie HDMI 4K, d’une interface LVDS et d’un ensemble complet d’interfaces de communication et d’entrées/sorties.

Avantages

• Processeur ARM quadricœur adapté aux applications embarquées exigeantes.
• NPU intégré jusqu’à 1,0 TOPS pour les traitements dédiés.
• Sorties vidéo multiples avec HDMI 2.0, LVDS et VGA.
• Connectivité étendue avec double Ethernet Gigabit, Wi-Fi 6 et Bluetooth 5.0.
• Grand nombre d’interfaces : USB, ports série, CAN Bus, I2C, SATA, mSATA, GPIO.
• Compatibilité logicielle avec Android 11 et plusieurs environnements Linux en option.
• Plage de température étendue de -20 °C à +70 °C.

Caractéristiques principales

• Processeur : Rockchip RK3568, quadricœur Cortex-A55 jusqu’à 2,0 GHz, avec NPU intégré jusqu’à 1,0 TOPS
• Mémoire : 2 Go LPDDR4, avec options 4 Go ou 8 Go
• Stockage : 16 Go eMMC, extensible jusqu’à 128 Go
• Systèmes d’exploitation : Android 11, Linux Buildroot, Debian 10, Ubuntu 18.04 en option
• Réseau : 2 x Ethernet 10/100/1000 Mbps, Wi-Fi 6, Bluetooth 5.0
• Affichage : HDMI 2.0 jusqu’à 4K, double LVDS 30 broches jusqu’à 1080p, VGA jusqu’à 1080p
• USB : 4 ports USB externes, 9 ports USB internes, 1 port USB OTG Type-C
• Ports série : 2 ports DB-9 avec isolation du signal et de l’alimentation, 1 port TTL, 4 ports TTL/RS-232 compatibles, 1 port TTL/RS-485 compatible
• Interfaces complémentaires : caméra USB jusqu’à 8 MP, contrôle de rétroéclairage LCD, 8 GPIO, interface IR, port anti-effraction, CAN Bus, I2C, SATA 3.0, mSATA, RTC
• Audio : sortie ligne, amplificateur audio double 6 W / 8 Ω, prise casque 3,5 mm, entrée microphone différentielle
• Alimentation : 9 à 15 V DC
• Dimensions : 120 x 120 x 18 mm
• Conditions de fonctionnement : température de -20 °C à +70 °C, humidité de 0 à 95 % sans condensation

Applications typiques

• Affichage dynamique
• Automatisation industrielle
• Électronique grand public

Pourquoi choisir la carte mère embarquée - Rockchip RK3568 et HDMI 4K : LINANO-RK3568

La LINANO-RK3568 constitue une solution compacte pour les intégrateurs qui recherchent une carte mère embarquée avec sortie HDMI 4K, double réseau Gigabit, Wi-Fi 6 et nombreuses interfaces d’intégration. Son format 120 x 120 mm, sa compatibilité Android et Linux et sa plage de température étendue facilitent son intégration dans de nombreux systèmes embarqués.
