Description

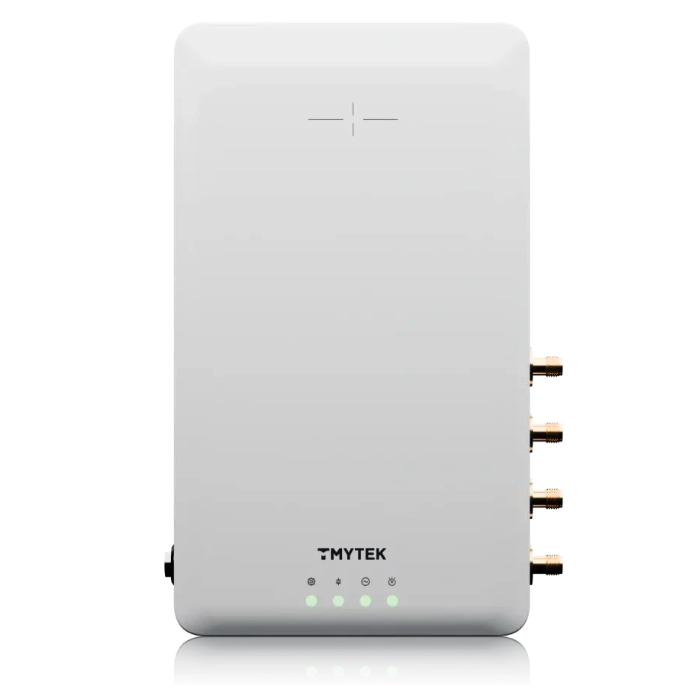

Le BBox 8×8 Duo est un module de formation de faisceau à 28 GHz conçu pour les travaux de recherche, de prototypage et de validation en ondes millimétriques. Il intègre une architecture 8x8 à double polarisation, avec commande de faisceau, synchronisation et interfaces de pilotage adaptées aux environnements de développement avancés.
Ce modèle couvre la bande 26 à 29 GHz et convient aux applications liées aux systèmes 5G / 6G, aux configurations MIMO et aux essais nécessitant un pilotage rapide du faisceau.
Avantages
- Double polarisation intégrée pour exploiter la diversité de polarisation sur chaque élément.
- Commutation de faisceau inférieure à 1 µs pour les applications exigeant une très forte réactivité.
- Large plage de pointage avec balayage jusqu’à ±60° en azimut et ±30° en élévation.
- Intégration simplifiée grâce aux interfaces Ethernet, SPI, GPIO, Trigger et aux possibilités de contrôle logiciel.
- Conception adaptée à la synchronisation pour les architectures multi-équipements et les essais MIMO évolutifs.
Caractéristiques principales
- Bande de fréquence RF : 26 à 29 GHz
- Fréquence FI : 5 à 8 GHz
- Architecture d’antenne : réseau 8x8
- Canaux contrôlables : 32 / 32 pour polarisation 1 / polarisation 2
- Plage de déphasage : 360°
- Résolution de déphasage : 5,625° par pas, 6 bits
- Plage de contrôle de gain par élément : 7 dB
- Gain émission : 20 à 60 dB
- Gain réception : 60 dB
- EIRP en émission à OP1dB : 52 dBm en onde continue
- NF cohérent en réception : 5 dB
- Largeur de faisceau à 3 dB : 15°
- Temps de commutation émission / réception : 1 µs via contrôle Ethernet
- Temps de pointage du faisceau : 3 µs via contrôle Ethernet
- Alimentation : 24 VDC
- Consommation : 50 W
- Interfaces : 4 ports SMA FI, 1 port MCX de référence, 1 port HDMI auxiliaire, 1 port RJ-45, entrée alimentation DC
- Dimensions : 120,0 x 53,3 x 183,0 mm
- Poids : 950 g
Applications typiques
- Développement et validation de réseaux d’antennes en ondes millimétriques.
- Essais de formation de faisceau pour systèmes 5G / 6G.
- Expérimentations MIMO avec besoins de synchronisation entre plusieurs équipements.
- Suivi de liaison et démonstrations nécessitant un pointage dynamique du faisceau.
- Travaux académiques et industriels autour des architectures radio FR2.
Pourquoi choisir le Module de formation de faisceau 28 GHz - réseau 8x8 double polarisation : BBox 8×8 Duo
- Il associe une architecture 8x8 double polarisation à une commande rapide du faisceau.
- Il offre une large capacité de balayage pour les essais et développements en ondes millimétriques.
- Il dispose d’interfaces de contrôle adaptées à l’intégration dans une plateforme de test.
- Sa conception orientée synchronisation multi-équipements le rend pertinent pour les environnements MIMO avancés.
- Sa couverture 26 à 29 GHz répond aux besoins d’expérimentation sur les bandes FR2.
