Description

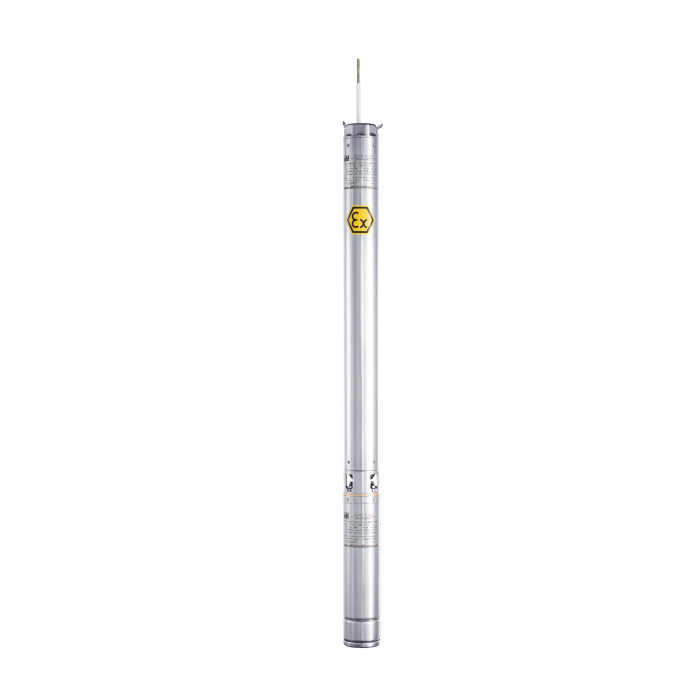

L’ID 4” Haute rentabilité EX est une électropompe immergée 4" ATEX conçue pour le pompage d’hydrocarbures et d’autres liquides agressifs dans des environnements potentiellement explosifs. Conforme à la Directive ATEX 2014/34/UE, elle est adaptée à une installation en Zone 1 et Zone 2.
Entièrement construite en acier inoxydable AISI 316, elle offre une résistance élevée à la corrosion chimique, à l’abrasion et aux agents agressifs. Son diamètre de 105 mm permet une installation dans des puits verticaux et obliques de 4".
Cette gamme se compose d’électropompes immergées centrifuges multicellulaires antidéflagrantes, conçues pour assurer des performances hydrauliques élevées, une continuité de service et une longue durée de vie opérationnelle, même dans des conditions difficiles.
Avantages
- Certification ATEX pour environnements explosifs.
- Construction complète en acier inoxydable AISI 316.
- Adaptée au pompage d’hydrocarbures et d’autres liquides agressifs.
- Installation possible en puits verticaux et obliques de 4".
- Électropompe multicellulaire antidéflagrante pour des performances hydrauliques élevées.
- Inclinaison maximale d’installation de +/- 80° à droite ou à gauche.
- Câble électrique en FEP pour immersion dans les hydrocarbures.
Caractéristiques principales
- Certification ATEX : Oui
- Type : Pompe submersible 4"
- Liquides pompés : Hydrocarbures, autres liquides
- Température maximale du liquide pompé : jusqu’à 40 °C
- Turbines et diffuseurs : techno-polymère spécial résistant à l’usure
- Carcasse externe, orifice de refoulement, orifice d’aspiration, arbre et autres composants : acier inoxydable AISI 316
- Clapet anti-retour : acier inoxydable AISI 316 intégré dans la tête de pompe
- Garnitures : Viton
- Marquage ATEX : CE 0722 Ex II 2G Ex eb h mb ob IIC T5 Gb
- Installation : environnements ATEX Zone 1 et Zone 2
Moteur :
- Moteur asynchrone à 2 pôles
- Vitesse : 2850 tr/min
- Fréquence : 50 Hz
- Protection : IP 68
- Tension de service : monophasé 230 V, triphasé 400 V
- Service : S1 – S4 20 démarrages/heure équitablement répartis
- Moteur électrique en bain d’huile
- Protection thermique : interrupteurs thermiques résistants à des températures du liquide pompé jusqu’à 40 °C
Comparatif des modèles de la série
| Modèle | Refoulement |
|---|
| ID THETA EX |
1” 1/4 femelle, Gaz cylindrique |
| ID CROMA EX |
1” 1/4 femelle, Gaz cylindrique |
| ID GAMMA EX |
1” 1/4 femelle, Gaz cylindrique |
| ID KAPPA EX |
1” 1/4 femelle, Gaz cylindrique |
| ID OMEGA EX |
2” femelle, Gaz cylindrique |
| ID SIGMA EX |
2” femelle, Gaz cylindrique |
| ID IOTA EX |
2” femelle, Gaz cylindrique |
Applications typiques
- Pompage d’hydrocarbures aromatiques
- Pompage d’hydrocarbures aliphatiques
- Condensats d’hydrocarbures
- Lixiviat de décharge contaminé par des hydrocarbures
- Liquides chimiquement agressifs
- Eaux contaminées par des substances dangereuses
- Oil & Gas
- Décharges
- Barrières hydrauliques
- Industrie pharmaceutique
- Installations chimiques et pétrochimiques
- Dépollution (Assainissements)
- Stations d’épuration
Pourquoi choisir l’ID 4” Haute rentabilité EX
L’ID 4” Haute rentabilité EX associe une certification ATEX, une construction complète en acier inoxydable AISI 316 et une conception adaptée au pompage d’hydrocarbures et de liquides agressifs. Sa configuration multicellulaire antidéflagrante, sa compatibilité avec les installations en Zone 1 et Zone 2 et son aptitude à être installée dans des puits verticaux et obliques en font une solution dédiée aux environnements industriels exigeants.
