Description

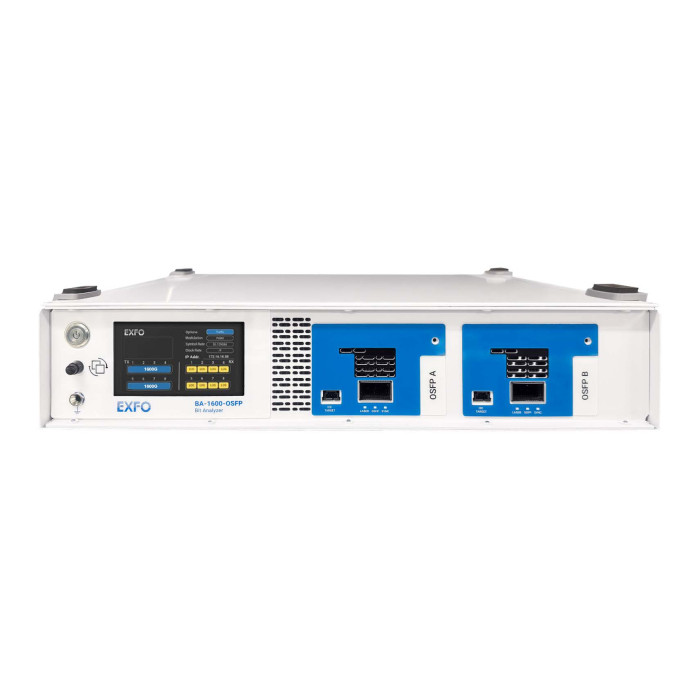

Le BA-1600-OSFP est un analyseur de bits 1,6T conçu pour la validation des modules et interconnexions haut débit au format OSFP. Grâce à ses deux ports OSFP indépendants, il permet de tester directement des liaisons 1,6T et d’atteindre une capacité totale jusqu’à 3,2T. Cette solution est adaptée aux phases de validation en laboratoire, en fabrication et lors des vérifications sur équipements en service.
Le système prend en charge le codage PAM4 et intègre les fonctions nécessaires à l’analyse avancée des performances de transmission, notamment les mesures pré-FEC, post-FEC, la distribution des erreurs symbole, la marge FEC et les statistiques BLER. Son interface utilisateur graphique simplifie la mise en œuvre des essais et l’exploitation des résultats par canal.
Avantages
- Interfaces OSFP natives pour une connexion directe aux modules à tester
- Deux ports 1,6T indépendants pour les essais de modules et d’interconnexions de nouvelle génération
- Capacité jusqu’à 3,2T sur un seul équipement
- Support PAM4 pour l’évaluation des signaux haut débit récents
- Analyse avancée FEC et BLER pour une caractérisation plus complète qu’un simple test BER
- Égaliseur puissant avec CTLE et simulation de canal pour affiner les campagnes de test
- Accès lecture/écriture I²C pour le diagnostic bas niveau et le pilotage des paramètres du module
- Fonctions de sauvegarde, chargement et automatisation pour accélérer les séquences de validation répétitives
Caractéristiques principales
- Type d’équipement : analyseur de bits double port 1,6T
- Nombre de ports : 2 ports OSFP
- Débits par voie : 106,25 / 53,125 / 26,5625 GBd
- Codage : PAM4, code Gray
- Amplitude maximale PG : 900 mVppd
- Niveau maximal ED : 1200 mVppd
- Niveau d’endommagement ED : 1300 mVppd
- Préaccentuation TX : 10 taps fixes + 4 taps flottants
- Connectique : OSFP IHS
- Fonctions d’analyse : BER pré/post-FEC, distribution des erreurs symbole, marge FEC, BLER, estimation FLR
- Interface utilisateur : GUI sur PC Windows externe via Ethernet
- Dimensions : 105 x 465 x 350 mm
- Poids : ≤ 5 kg
- Alimentation : 100 à 240 Vac, 47 à 63 Hz
- Consommation : 200 W typique / 300 W maximum
Applications typiques
- Validation de modules OSFP 1,6T
- Test d’interconnexions haut débit de bout en bout
- Caractérisation de câbles et de liaisons très haut débit
- Mesures en laboratoire, en production et lors des phases de qualification
- Analyse de la qualité du signal sur architectures 400G, 800G et 1,6T
- Diagnostic et débogage via accès I²C et analyse détaillée des erreurs
Pourquoi choisir l’analyseur de bits double port 1,6T avec interfaces OSFP natives : BA-1600-OSFP
Le BA-1600-OSFP se distingue par son architecture directement adaptée aux modules OSFP, ce qui évite l’ajout d’interfaces externes complexes pour les essais courants. Il associe forte capacité de test, analyse avancée des erreurs et qualité de signal élevée dans un format pensé pour les environnements de validation exigeants.
Pour les équipes qui doivent qualifier rapidement des liaisons 1,6T, 800G ou 400G, cet équipement apporte une réponse complète avec mesures BER et FEC avancées, automatisation, contrôle I²C et interfaces OSFP natives. Il constitue ainsi une solution pertinente pour accélérer les campagnes de test tout en améliorant la profondeur d’analyse.
