Description

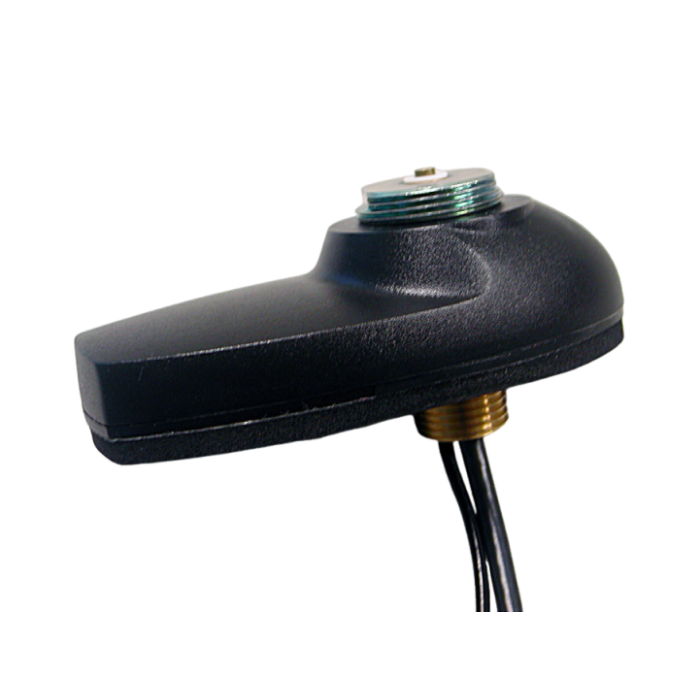

L’antenne GNSSPSM-S1-S1 est une antenne combinée destinée aux applications mobiles de télématique, de suivi de flotte et de localisation d’actifs. Elle associe une antenne GNSS active et une interface de montage pour antenne mobile dans une seule installation.
Avantages
- Conception combinée GNSS et mobile pour regrouper localisation et communication sans fil.
- Technologie haute réjection pour limiter les signaux hors bande autour des fréquences GNSS.
- Installation permanente avec montage traversant 3/4 pouce.
- Installation facilitée, y compris en montage « aveugle » lorsque le démontage du ciel de toit n’est pas souhaité.
- Boîtier stable aux UV en polycarbonate noir.
Caractéristiques principales
- Bande de fréquence GNSS : 1565 à 1610 MHz.
- Gain LNA : 26 dB typique sous 3,0 Vcc.
- Gain élément : 3 dBic à 90° et -2 dBic à 20°.
- Polarisation : circulaire droite.
- Réjection hors bande : ≥ 60 dBc à f0 ± 50 MHz et ≥ 70 dBc à f0 ± 60 MHz.
- Tension de fonctionnement : 2,8 à 6,0 V.
- Consommation : < 25 mA typique.
- Impédance nominale : 50 ohms.
- Dimensions : 57 x 107 x 31,75 mm.
- Température de fonctionnement : -40 °C à +85 °C.
- Connecteurs : SMA pour la partie GNSS et SMA pour la partie mobile.
- Câbles : RG-174 côté GNSS et RG-58/U côté antenne mobile, longueur 17 pieds.
- Conformité : RoHS.
Applications typiques
- Suivi de flotte de véhicules.
- Localisation d’actifs mobiles.
- Applications de télématique embarquée.
- Communication voix et données sans fil associée à une couverture GNSS.
- Installations mobiles permanentes nécessitant une antenne GNSS et un support d’antenne mobile.
Pourquoi choisir GNSSPSM-S1-S1
Le GNSSPSM-S1-S1 convient aux intégrateurs recherchant une solution compacte permettant de combiner réception GNSS et montage d’antenne mobile. Sa technologie de filtrage haute réjection, son boîtier stable aux UV et sa plage de température étendue en font une solution adaptée aux environnements mobiles exigeants.
Configuration standard
| Modèle | Câble | Connecteur | Montage | Interface antenne mobile |
|---|
| GNSSPSM-S1-S1 |
17’ RG-174 côté GNSS
17’ RG-58/U côté antenne mobile |
SMA côté GNSS
SMA côté mobile |
Montage permanent trou 3/4 pouce |
Filetage 1-1/8”-18 |
