Description

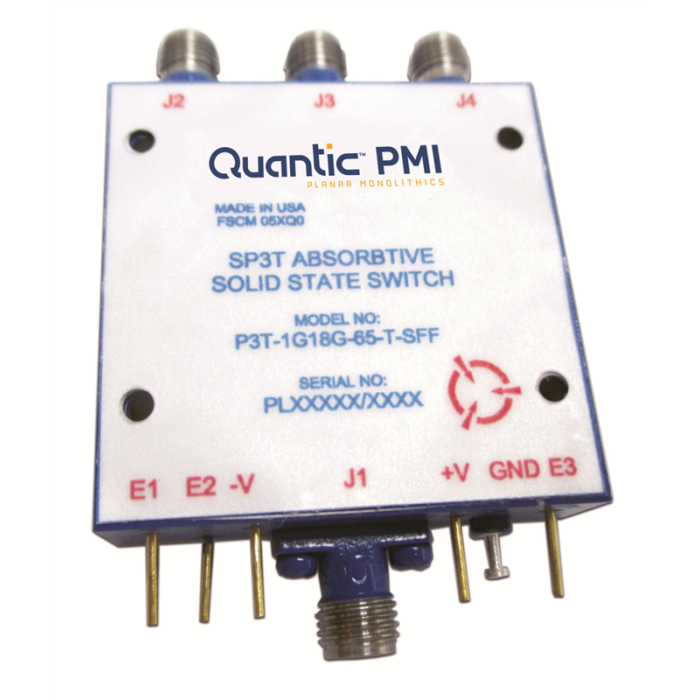

Le P3T-1G18G-65-T-SFF de PMI est un commutateur RF SP3T absorptif haute vitesse, couvrant une plage de fréquence de 1,0 GHz à 18,0 GHz. Il permet la commutation entre un port commun et trois voies RF, avec un temps de commutation maximal de 100 ns.
Ce modèle offre une isolation de 65 dB typique, une perte d’insertion maximale de 3,75 dB et une commande compatible TTL. Il est conçu pour les systèmes RF nécessitant une commutation rapide, une bonne isolation et une intégration compacte.
Avantages
- Large bande de fonctionnement de 1,0 GHz à 18,0 GHz
- Architecture SP3T absorptive pour le routage de signaux RF vers trois voies
- Commutation rapide avec une vitesse de commutation de 100 ns maximum
- Isolation élevée de 65 dB typique et 60 dB minimum
- Commande compatible TTL pour une intégration simple dans les systèmes électroniques
- Format compact de 1,5" x 1,5" x 0,4"
- Connecteurs SMA femelles pour les entrées et sorties RF
Caractéristiques principales
- Référence : P3T-1G18G-65-T-SFF
- Type : commutateur RF SP3T absorptif
- Plage de fréquence : 1,0 GHz à 18,0 GHz
- Impédance : 50 Ω
- Puissance d’entrée : +30 dBm maximum en survie, +20 dBm maximum en fonctionnement
- VSWR : 2,0:1 maximum
- Perte d’insertion : 3,75 dB maximum
- Isolation : 65 dB typique, 60 dB minimum
- Vitesse de commutation : 100 ns maximum
- Alimentation continue : +5 VDC à 150 mA typique et -15 VDC à 100 mA typique
- Commande : broches de soudure, compatible TTL
- Connecteurs RF : SMA femelle
- Dimensions : 1,5" x 1,5" x 0,4"
- Finition : revêtement époxy polyimide bleu conforme MIL-C-22750, type I, sur primaire époxy polyimide conforme MIL-P-23377, type I, classe 1 ou 3
Applications typiques
- Bancs de test RF et hyperfréquences
- Commutation de voies RF
- Systèmes de mesure automatisés
- Routage de signaux dans les chaînes RF
- Instrumentation hyperfréquence
- Systèmes radar
- Équipements de communication
- Applications militaires et industrielles nécessitant une commutation rapide
Pourquoi choisir le P3T-1G18G-65-T-SFF
Le P3T-1G18G-65-T-SFF combine une large bande de fréquence, une isolation élevée et une commutation rapide dans un format compact. Sa structure SP3T absorptive permet de gérer plusieurs chemins RF avec une commande TTL simple, ce qui en fait une solution adaptée aux systèmes nécessitant un routage rapide et fiable des signaux RF.
ES France accompagne les utilisateurs dans le choix et l’intégration de commutateurs RF PMI selon les contraintes de fréquence, de puissance d’entrée, d’isolation, de perte d’insertion, de vitesse de commutation, de connectique et d’environnement d’utilisation.
