Description

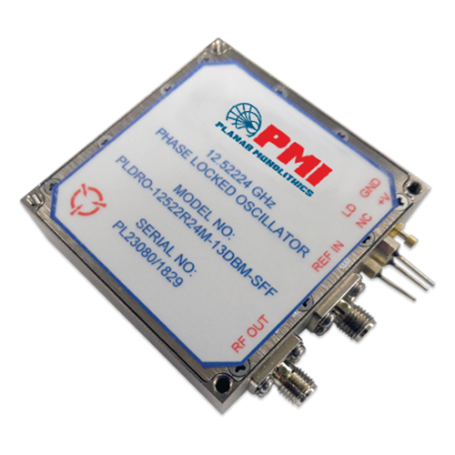

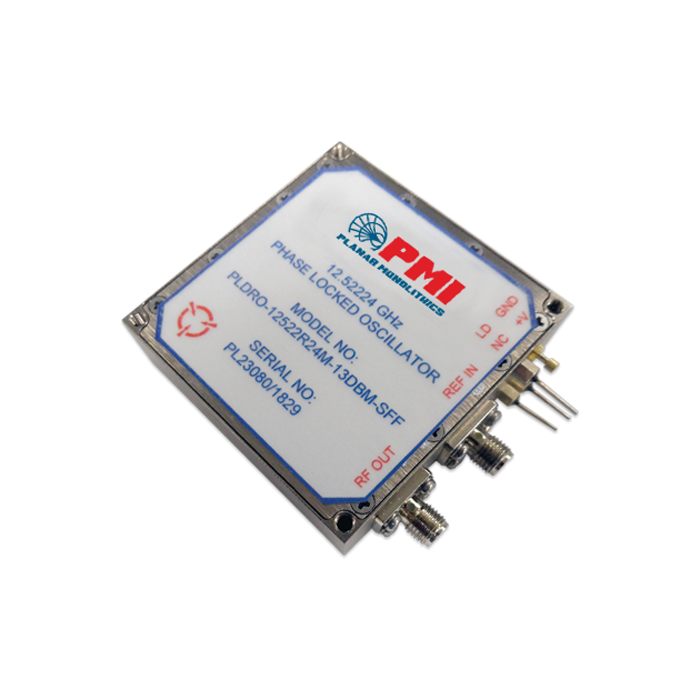

Le PLDRO-12522R24M-13DBM-SFF de PMI est un oscillateur hyperfréquence verrouillé en phase conçu pour fournir un signal de sortie à 12,52224 GHz. Il délivre une puissance de sortie minimale de 13 dBm et fonctionne avec une référence externe de 130,44 MHz.
Ce modèle est destiné aux intégrations radiofréquences et hyperfréquences nécessitant une source de fréquence fixe, avec une alimentation en +12 V et une connectique radiofréquence en SMA femelle.
Avantages
- Fréquence de sortie fixe à 12,52224 GHz pour les architectures hyperfréquences nécessitant une source stable.
- Puissance de sortie minimale de 13 dBm, adaptée aux chaînes radiofréquences nécessitant un niveau de signal défini.
- Référence externe de 130,44 MHz pour le verrouillage en phase.
- Bruit de phase spécifié à plusieurs écarts de fréquence, jusqu’à -130 dBc/Hz minimum à 1 MHz.
- Détection de verrouillage avec sortie TTL niveau haut en verrouillage.
- Format compact de 2,25 x 2,25 x 0,62 pouces, hors connecteurs.
Caractéristiques principales
- Référence : PLDRO-12522R24M-13DBM-SFF
- Fonction : oscillateur hyperfréquence verrouillé en phase
- Fréquence de sortie : 12,52224 GHz
- Référence externe : 130,44 MHz
- Puissance d’entrée de référence : 0 ± 3 dBm
- Bruit de phase de la référence : -122 dBc/Hz minimum à 100 Hz ; -139 dBc/Hz minimum à 1 kHz ; -153 dBc/Hz minimum à 10 kHz ; -158 dBc/Hz minimum à 100 kHz
- Puissance de sortie : 13 dBm minimum
- Signaux parasites : -70 dBc maximum dans la bande
- Harmoniques : -20 dBc maximum
- Bruit de phase : -67 dBc/Hz minimum à 100 Hz ; -96 dBc/Hz minimum à 1 kHz ; -110 dBc/Hz minimum à 10 kHz ; -115 dBc/Hz minimum à 100 kHz ; -130 dBc/Hz minimum à 1 MHz
- Alimentation : +12 V ± 15 V à 350 mA maximum
- Détection de verrouillage : TTL niveau haut en verrouillage
- Connecteurs radiofréquence : SMA femelle
- Verrouillage de phase et alimentation : broches à souder
- Dimensions : 2,25 x 2,25 x 0,62 pouces, hors connecteurs
- Finition : revêtement chimique selon MIL-DTL-5541 type 2, classe 3
- Température de fonctionnement : -40 °C à +85 °C
- Température de stockage : -55 °C à +85 °C
Applications typiques
- Sources de fréquence fixes pour systèmes hyperfréquences.
- Chaînes radiofréquences verrouillées en phase nécessitant une référence externe.
- Équipements de mesure, de génération ou de conversion de fréquence utilisant une fréquence à 12,52224 GHz.
- Intégrations radiofréquences compactes avec connecteurs SMA femelle et broches à souder.
Pourquoi choisir l’oscillateur hyperfréquence verrouillé en phase PLDRO-12522R24M-13DBM-SFF
Le PLDRO-12522R24M-13DBM-SFF associe une fréquence fixe de 12,52224 GHz, une puissance de sortie minimale de 13 dBm et une référence externe de 130,44 MHz. Il convient aux systèmes hyperfréquences nécessitant une source verrouillée en phase avec des performances de bruit de phase spécifiées.
Sa connectique SMA femelle, son alimentation en +12 V, sa sortie de détection de verrouillage et son format compact facilitent son intégration dans des sous-ensembles radiofréquences et hyperfréquences.
