Description

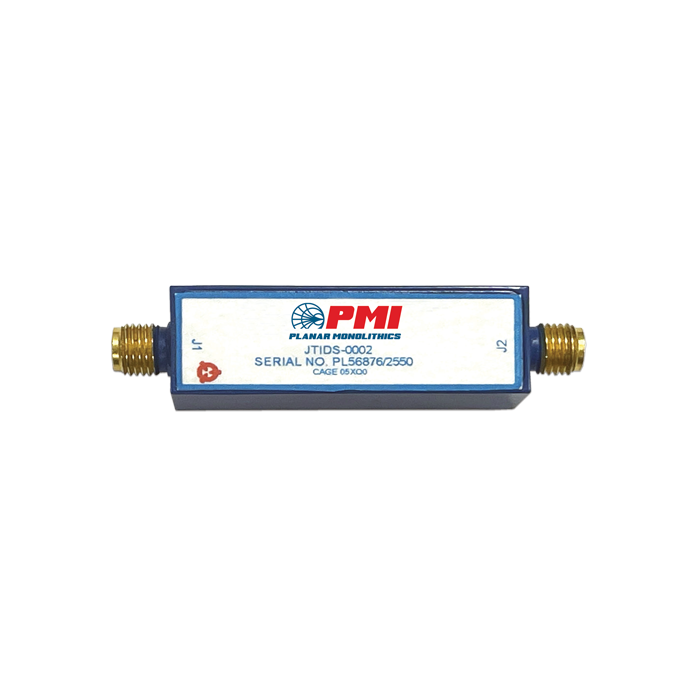

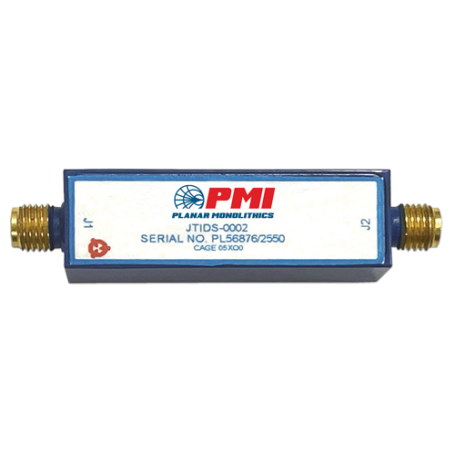

Le JTIDS-0002 de Quantic PMI est un filtre coupe-bande centré à 1090 MHz. Il est conçu pour rejeter les fréquences de 960 MHz à 1220 MHz, avec un rejet minimal de 40 dBc sur cette bande.
Ce modèle présente un format compact de 1,5 x 0,5 x 0,5 pouces et utilise des connecteurs SMA femelle. Il est spécifié pour fonctionner de -40 °C à +85 °C.
Avantages
- Filtrage coupe-bande centré à 1090 MHz pour le rejet d’une bande définie.
- Rejet minimal de 40 dBc sur la plage 960 MHz à 1220 MHz.
- Bande rejetée de 260 MHz, adaptée aux besoins de filtrage autour de 1090 MHz.
- Passage des fréquences hors bande rejetée de DC à 910 MHz et de 1270 MHz à 2400 MHz.
- Connecteurs SMA femelle pour une intégration dans des ensembles radiofréquences connectorisés.
- Boîtier compact de 1,5 x 0,5 x 0,5 pouces.
Caractéristiques principales
- Référence : JTIDS-0002
- Fonction : filtre coupe-bande
- Fréquence centrale : 1090 MHz
- Bande rejetée : 960 MHz à 1220 MHz
- Largeur de bande rejetée : 260 MHz
- Perte d’insertion en bande passante : 6,0 dB maximum de DC à 910 MHz et de 1270 MHz à 2400 MHz
- ROS en bande passante : 2,0:1 typique ; 3,5:1 maximum au bord de bande passante
- Rejet : 40 dBc minimum de 960 MHz à 1220 MHz
- Connecteurs : SMA femelle
- Finition : peinture bleue
- Dimensions : 1,5 x 0,5 x 0,5 pouces
- Trous de montage : 4 emplacements taraudés 0-80, profondeur 0,25 pouce
- Température de fonctionnement : -40 °C à +85 °C
- Température de stockage : -40 °C à +100 °C
- Humidité : MIL-STD-202F, méthode 103B, condition B
- Choc : MIL-STD-202F, méthode 213B, condition B
- Vibration : MIL-STD-202F, méthode 204D, condition B
- Altitude : MIL-STD-202F, méthode 105C, condition B
- Cycle de température : MIL-STD-202F, méthode 107D, condition A
Applications typiques
- Filtrage radiofréquence autour de 1090 MHz.
- Rejet de signaux sur la plage 960 MHz à 1220 MHz.
- Applications JTIDS militaires, indiquées dans la fiche technique constructeur.
- Intégration dans des sous-ensembles radiofréquences connectorisés avec connecteurs SMA femelle.
Pourquoi choisir le filtre coupe-bande JTIDS-0002
Le JTIDS-0002 répond aux besoins de rejet de fréquences autour de 1090 MHz, avec une bande rejetée de 960 MHz à 1220 MHz et un rejet minimal de 40 dBc. Il permet de conserver des bandes passantes de DC à 910 MHz et de 1270 MHz à 2400 MHz, avec une perte d’insertion maximale spécifiée de 6,0 dB.
Son format compact, ses connecteurs SMA femelle et sa plage de température de fonctionnement de -40 °C à +85 °C facilitent son intégration dans des équipements radiofréquences nécessitant un filtre coupe-bande documenté et robuste.
