Description
GENNECT Space SF4300 est un logiciel d’acquisition, de surveillance et d’analyse de données conçu pour centraliser les mesures issues de plusieurs instruments Hioki sur un même ordinateur. Il permet de corréler les données électriques, thermiques, vidéo, GPS et CAN afin d’obtenir une vision globale des phénomènes mesurés.
Associé aux instruments compatibles, il facilite la création de systèmes de mesure sans développement spécifique, avec affichage graphique en temps réel, enregistrement des données et analyse après essai.
Avantages
- Acquisition rapide jusqu’à 1 ms pour suivre les phénomènes dynamiques.
- Jusqu’à 3000 voies synchronisées pour les essais complexes et multi-physiques.
- Connexion de plusieurs instruments sur un même ordinateur via réseau LAN.
- Analyse synchronisée des mesures, vidéos, images thermiques, données GPS et CAN.
- Affichage en temps réel des formes d’onde et des valeurs mesurées.
- Utilisation sans programmation pour accélérer la mise en place des bancs d’essais.
- Export des données en formats binaire, CSV ou TXT selon les besoins d’exploitation.
- Modification à distance des réglages instruments pour simplifier les opérations de mesure.
Caractéristiques principales
- Référence : GENNECT Space SF4300
- Type : logiciel de mesure, d’acquisition et d’analyse pour ordinateur Windows
- Intervalle d’acquisition : jusqu’à 1 ms selon la configuration utilisée
- Nombre maximal de voies : jusqu’à 3000 voies
- Nombre maximal d’instruments : jusqu’à 30 instruments connectés
- Connexion : LAN
- Données prises en charge : mesures électriques, thermiques, vidéo, GPS et CAN

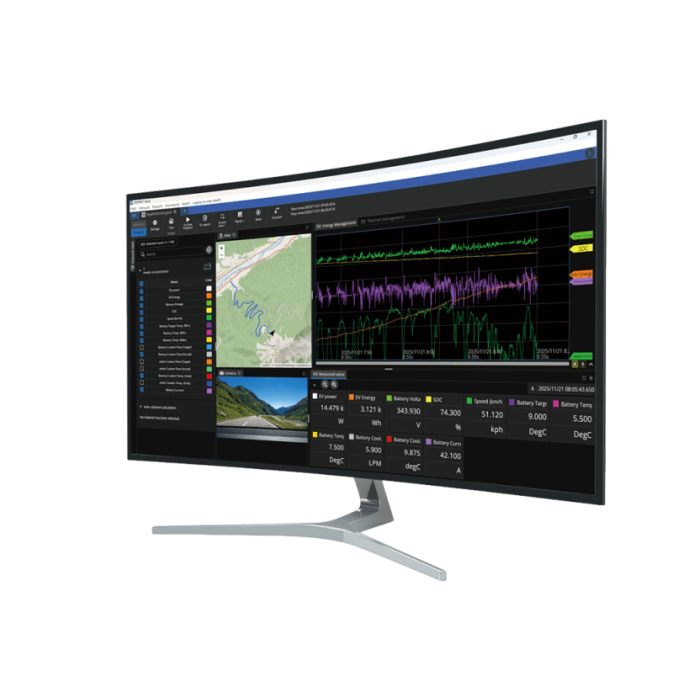

- Affichage : valeurs numériques, formes d’onde, vidéo, carte GPS et panneaux personnalisables
- Formats d’enregistrement : données binaires, CSV ou TXT
- Instruments compatibles : Hioki PW8001, PW4001, LR8450, LR8101 et LR8102
- Système d’exploitation : Windows 10 ou Windows 11, 64 bits
| Instrument compatible | Type d’instrument | Utilisation avec GENNECT Space SF4300 |
|---|
| PW8001 |
Analyseur de puissance |
Mesures de puissance haute performance et corrélation avec d’autres grandeurs d’essai |
| PW4001 |
Analyseur de puissance |
Mesures électriques intégrées dans une chaîne d’acquisition synchronisée |
| LR8450 |
Enregistreur de données |
Acquisition multivoies pour mesures physiques et thermiques |
| LR8101 / LR8102 |
Enregistreurs modulaires |
Acquisition de données distribuée pour essais multi-voies |
Applications typiques
- Essais de véhicules électriques : consommation, autonomie, récupération d’énergie et comportement véhicule.
- Tests de banc moteur et onduleur : rendement, pertes, réponse dynamique, durabilité et fiabilité.
- Analyse puissance et thermique : suivi des échauffements, recherche d’anomalies et optimisation de systèmes.
- Validation de batteries : surveillance de température de cellules, charge, décharge et contrôle de mesures de thermistances.
- Essais longue durée : enregistrement synchronisé de mesures, vidéo et données de position.
- Analyse multi-physique : comparaison temporelle de grandeurs électriques, thermiques, mécaniques et visuelles.
Pourquoi choisir GENNECT Space SF4300
GENNECT Space SF4300 est particulièrement adapté aux environnements de validation modernes nécessitant une corrélation précise entre mesures et phénomènes réels. En regroupant les données issues de plusieurs instruments sur une base de temps commune, il aide les équipes d’essais à comprendre plus rapidement les causes d’un comportement, d’un échauffement ou d’une variation de performance.
