Description

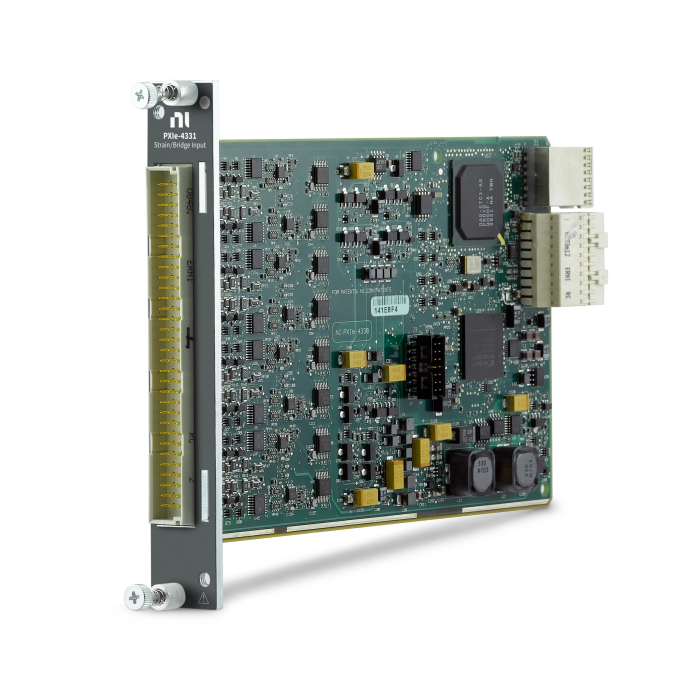

Les NI PXIe-4330 et NI PXIe-4331 sont des modules PXI Express conçus pour l’acquisition de signaux issus de jauges de contrainte et de capteurs basés sur un pont de Wheatstone.
Ils disposent de 8 voies d’entrée analogique échantillonnées simultanément avec une résolution de 24 bits. Ils permettent la connexion de capteurs en quart de pont, demi-pont et pont complet.
Chaque voie peut être configurée par logiciel, notamment pour la tension d’excitation, la complétion de pont, l’étalonnage par shunt et le filtrage du signal.
Avantages
- 8 voies d’acquisition simultanées pour les mesures multivoies.
- Résolution 24 bits pour les mesures de précision.
- Compatibilité avec les ponts de Wheatstone en quart de pont, demi-pont et pont complet.
- Excitation configurable par voie de 0,625 V à 10 V.
- Résistances de complétion intégrées pour les configurations en quart de pont : 120 Ω, 350 Ω et 1 kΩ.
- Étalonnage par shunt programmable avec résistances internes de 33,333 kΩ, 50 kΩ et 100 kΩ.
- Détection de la tension d’excitation à distance pour compenser les erreurs liées aux câbles.
- Filtrage analogique et numérique pour limiter les composantes hors bande.
- Prise en charge TEDS pour les capteurs compatibles IEEE 1451.4 Classe 2.
Caractéristiques principales
- Nombre de voies : 8 entrées analogiques.
- Résolution : 24 bits.
- Mode d’échantillonnage : simultané.
- Convertisseur : Delta-Sigma avec préfiltrage analogique.
- Plages d’entrée : ±100 mV/V pour Vex ≤ 2,5 V ; ±25 mV/V pour Vex ≥ 2,75 V.
- Tension de mode commun : ±2 V.
- Réjection de mode commun : 85 dB de courant continu à 1 kHz.
- Tensions d’excitation : 0,625 V, 1 V, 1,5 V, 2 V, 2,5 V, 2,75 V, 3,3 V, 5 V, 7,5 V et 10 V.
- Complétion de pont : complète, demi-pont et quart de pont.
- Résistances de quart de pont : 120 Ω, 350 Ω et 1 kΩ.
- Fréquence de base interne : 100 MHz.
- Synchronisation : horloge interne 100 MHz ou horloge PXIe_CLK100 du fond de panier.
- Déclenchement analogique : sur les voies AI 0 à AI 7, en déclenchement de référence uniquement.
- Déclenchement numérique : PXI_TRIG, PXI_STAR et PXIe_DSTAR.
- Format : module PXI Express 3U.
- Connecteur : DIN 41612 / IEC 60603-2 mâle 96 broches.
- Dimensions : 16 cm x 10 cm.
- Poids : 152 g.
- Température de fonctionnement : 0 °C à 55 °C.
| Modèle | Nombre de voies | Résolution | Échantillonnage | Fréquence d’échantillonnage maximale | Applications de mesure |
|---|
| NI PXIe-4330 |
8 voies analogiques |
24 bits |
Simultané |
25,6 kéch./s |
Jauges de contrainte et capteurs à pont de Wheatstone |
| NI PXIe-4331 |
8 voies analogiques |
24 bits |
Simultané |
102,4 kéch./s |
Jauges de contrainte et capteurs à pont de Wheatstone nécessitant une fréquence plus élevée |
Applications typiques
- Mesure de jauges de contrainte en quart de pont, demi-pont et pont complet.
- Mesure de force avec capteurs à pont de Wheatstone non amplifiés.
- Mesure de pression avec capteurs à sortie mV/V ou V/V.
- Mesure de couple avec capteurs à pont de Wheatstone.
- Essais mécaniques nécessitant plusieurs voies synchronisées.
- Acquisition multivoie dans des systèmes PXI Express.
Pourquoi choisir le module d’acquisition PXI Express pour ponts de jauges 24 bits, 8 voies : NI PXIe-4330/4331
Les NI PXIe-4330 et NI PXIe-4331 offrent une solution spécialisée pour les mesures de ponts de jauges et de capteurs à pont de Wheatstone dans un environnement PXI Express.
Leur échantillonnage simultané, leur résolution 24 bits, leur excitation configurable et leur prise en charge des configurations quart de pont, demi-pont et pont complet facilitent l’intégration dans des bancs de mesure exigeants.
Le modèle NI PXIe-4330 convient aux applications jusqu’à 25,6 kéch./s, tandis que le NI PXIe-4331 permet d’atteindre 102,4 kéch./s pour les mesures nécessitant une fréquence d’acquisition plus élevée.
