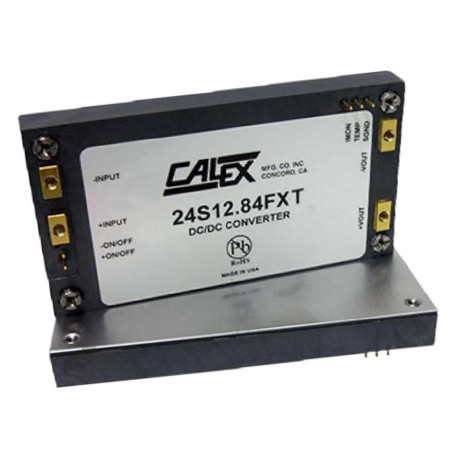

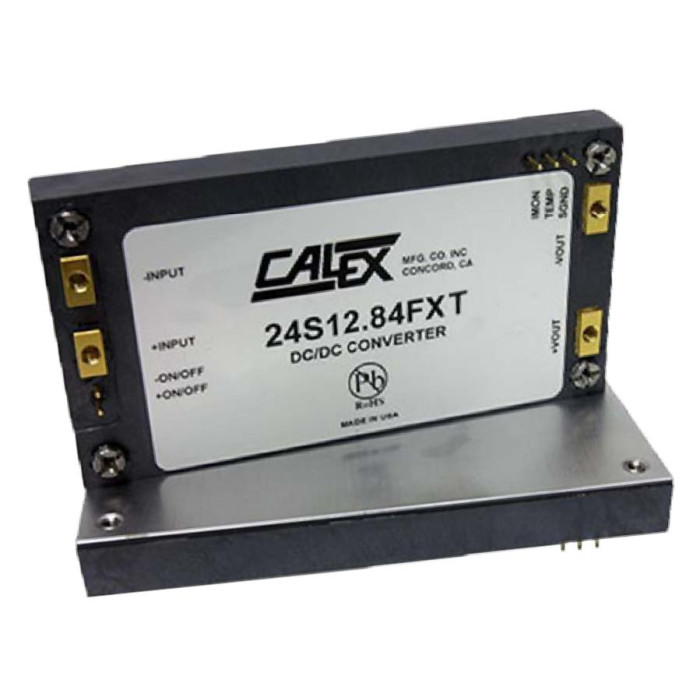

Convertisseur DC/DC isolé 1 000 W, entrée 9 à 36 V : série FXT | CALEX

La série FXT de Calex regroupe des convertisseurs DC/DC isolés de 1 000 W, conçus pour fournir une sortie continue régulée à partir d’une plage d’entrée 9 à 36 VDC.

Ces convertisseurs disposent d’une entrée 4:1 et d’une sortie isolée de l’entrée, permettant une utilisation avec différentes configurations de polarité et de masse.

La série FXT est proposée en plusieurs tensions de sortie : 12 V, 24 V, 28 V, 48 V et 53 V. Elle est destinée aux environnements nécessitant une forte densité de puissance, une bonne tenue thermique et une intégration compacte.

Avantages

• Puissance de sortie de 1 000 W pour les systèmes nécessitant une alimentation DC/DC robuste.
• Large plage d’entrée 9 à 36 VDC, adaptée aux applications alimentées en 12 V ou 24 V.
• Rendement élevé jusqu’à 96 %, selon le modèle et les conditions de fonctionnement.
• Format compact avec dimensions de 119,38 x 63,50 x 13,21 mm.
• Sortie isolée de l’entrée avec tension d’isolement entrée/sortie de 2 250 V.
• Commande marche/arrêt à distance intégrée.
• Fonction d’ajustement de la tension de sortie par broche TRIM.
• Protections intégrées contre les surintensités, courts-circuits, surtensions et surtempératures.
• Redémarrage automatique après déclenchement des protections.
• Conception encapsulée avec boîtier métallique pour améliorer les performances thermiques.

Caractéristiques principales

• Puissance nominale : 1 000 W.
• Plage de tension d’entrée : 9 à 36 VDC.
• Tensions de sortie disponibles : 12 V, 24 V, 28 V, 48 V et 53 V.
• Courants de sortie disponibles : jusqu’à 84 A selon le modèle.
• Rendement : jusqu’à 96 %.
• Fréquence de commutation fixe : 200 kHz.
• Plage d’ajustement de sortie : 60 à 110 % via la broche TRIM.
• Compensation par télédétection : jusqu’à 1 V entre les broches de détection et de sortie.
• Température de fonctionnement baseplate : -40 °C à +105 °C à pleine charge.
• Dimensions du boîtier : 119,38 x 63,50 x 13,21 mm.
• Masse : 242 g.
• Conformité : RoHS.
• Fabrication : série conçue et fabriquée aux États-Unis.

Applications typiques

• Systèmes mobiles alimentés en 12 V.
• Équipements de contrôle de procédés alimentés en 24 V.
• Applications embarquées nécessitant une forte puissance DC/DC.
• Systèmes industriels avec contraintes de rendement et de densité de puissance.
• Équipements nécessitant une isolation galvanique entre entrée et sortie.
• Intégrations nécessitant une commande marche/arrêt à distance et une tension de sortie ajustable.

Pourquoi choisir la série FXT

La série FXT constitue une solution adaptée aux intégrations nécessitant un convertisseur DC/DC isolé de forte puissance, avec une large plage d’entrée, un rendement élevé et un format compact.

Grâce à ses protections intégrées, à sa fonction de redémarrage automatique, à la commande marche/arrêt à distance et à l’ajustement de tension de sortie, cette série permet de répondre à des besoins d’alimentation exigeants dans des systèmes mobiles, industriels ou embarqués.

Un dispositif de gestion thermique, tel qu’un dissipateur, est nécessaire afin de maintenir la température de la baseplate sous 105 °C pour un fonctionnement à pleine puissance.
