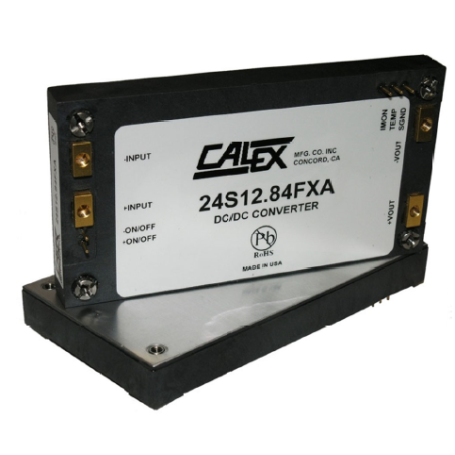

Convertisseur DC/DC isolé 1 000 W, sortie 12 V / 84 A : 24S12.84FXA | CALEX

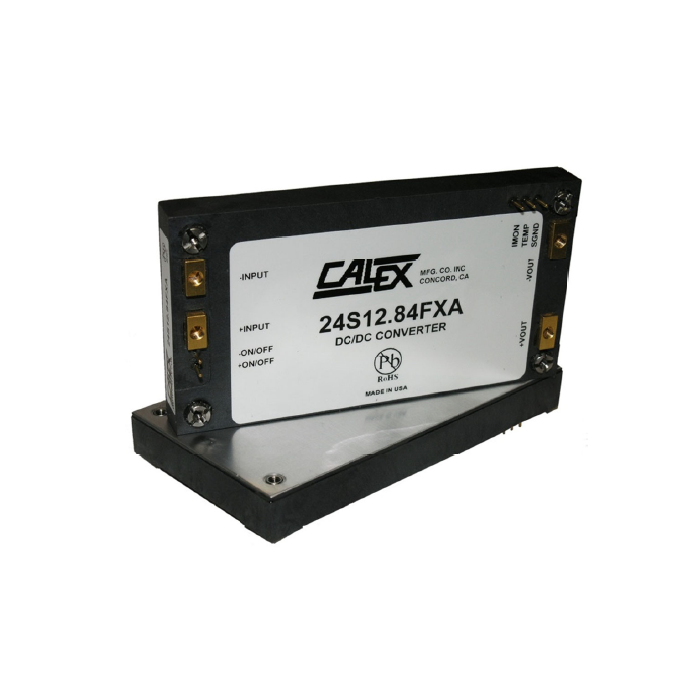

Le 24S12.84FXA de Calex est un convertisseur DC/DC isolé de 1 000 W, conçu pour fournir une sortie continue régulée de 12 VDC avec un courant de sortie de 84 A.

Il accepte une large plage d’entrée 9 à 36 VDC et dispose d’une sortie isolée de l’entrée, permettant différentes configurations de polarité et de masse.

Ce modèle est optimisé pour les applications sur batterie 12 V, tout en pouvant également être utilisé dans des applications 24 V de contrôle de procédés et dans des environnements militaires de type COTS.

Avantages

• Puissance de sortie de 1 000 W pour les systèmes nécessitant une forte capacité d’alimentation.
• Large plage d’entrée 9 à 36 VDC, adaptée aux architectures 12 V et 24 V.
• Sortie 12 VDC / 84 A pour alimenter des charges à courant élevé.
• Rendement jusqu’à 95,4 %, permettant de limiter les pertes énergétiques.
• Format compact de 119,38 x 63,50 x 13,21 mm.
• Boîtier encapsulé avec base métallique pour améliorer les performances thermiques.
• Commande marche/arrêt à distance intégrée.
• Moniteur de courant de sortie Imon et moniteur de température TEMP intégrés.
• Protections intégrées contre les surintensités, courts-circuits, surtensions et surtempératures.
• Redémarrage automatique après déclenchement d’une protection.

Caractéristiques principales

• Référence : 24S12.84FXA.
• Type : convertisseur DC/DC isolé.
• Puissance nominale : 1 000 W.
• Plage de tension d’entrée : 9 à 36 VDC.
• Tension de sortie : 12 VDC.
• Courant de sortie : 84 A.
• Rendement : jusqu’à 95,4 %.
• Fréquence de commutation fixe : 200 kHz.
• Tension d’isolement entrée/sortie : 2 250 V.
• Tension d’isolement entrée/baseplate et sortie/baseplate : 1 500 V.
• Température de fonctionnement baseplate à pleine charge : -40 °C à +105 °C.
• Température de stockage : -55 °C à +125 °C.
• Ondulation et bruit de sortie : 120 mV crête à crête et 40 mV efficace à pleine charge.
• Dimensions : 119,38 x 63,50 x 13,21 mm.
• Masse : 242 g.
• Conformité : RoHS.

Applications typiques

• Applications alimentées par batterie 12 V.
• Systèmes de contrôle de procédés 24 V.
• Équipements embarqués nécessitant une forte puissance DC/DC.
• Applications industrielles à forte densité de puissance.
• Systèmes nécessitant une isolation galvanique entre entrée et sortie.
• Applications militaires COTS, lorsque les conditions d’intégration sont compatibles avec les spécifications du produit.

Pourquoi choisir le 24S12.84FXA

Le 24S12.84FXA offre une solution d’alimentation compacte et puissante pour les systèmes nécessitant une conversion DC/DC isolée de 1 000 W avec une sortie 12 V / 84 A.

Sa large plage d’entrée, son rendement élevé, ses protections intégrées et ses fonctions de surveillance Imon et TEMP facilitent son intégration dans des architectures exigeantes.

Un dispositif de gestion thermique, tel qu’un dissipateur, est nécessaire afin de maintenir la température de la base sous 105 °C pour un fonctionnement à pleine puissance.
