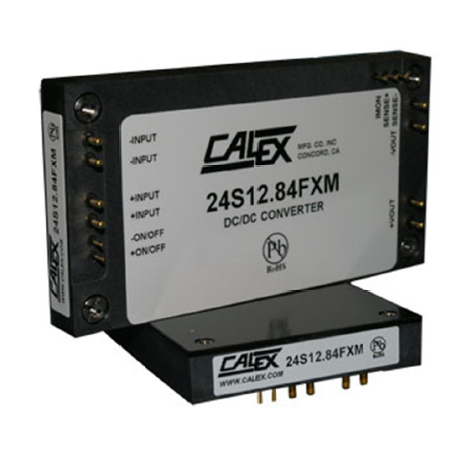

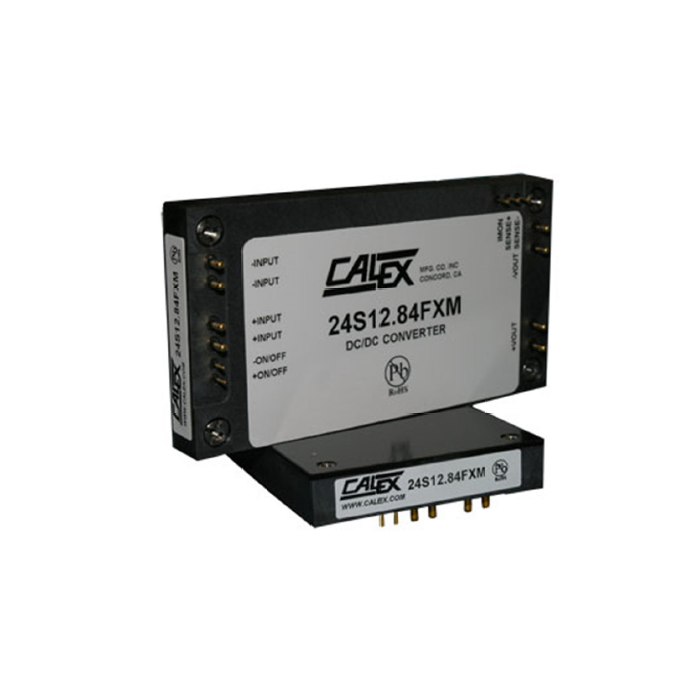

Convertisseur DC/DC isolé 1 000 W, sortie 12 V / 84 A : 24S12.84FXM | CALEX

Le 24S12.84FXM de Calex est un convertisseur DC/DC isolé de 1 000 W, conçu pour fournir une sortie continue régulée de 12 VDC avec un courant de sortie de 84 A.

Il accepte une plage d’entrée 9 à 36 VDC et dispose d’une sortie isolée de l’entrée, permettant différentes configurations de polarité et de masse.

Ce convertisseur est optimisé pour les applications sur batterie 12 V, tout en pouvant également être utilisé dans des applications 24 V de contrôle de procédés et dans des environnements militaires COTS.

Avantages

• Puissance de sortie de 1 000 W pour les systèmes nécessitant une alimentation DC/DC élevée.
• Large plage d’entrée 9 à 36 VDC, compatible avec des architectures 12 V et 24 V.
• Sortie 12 VDC / 84 A pour les charges à fort courant.
• Rendement jusqu’à 95,4 %, contribuant à limiter les pertes énergétiques.
• Format compact de 119,38 x 63,50 x 13,21 mm.
• Base métallique pour améliorer la performance thermique.
• Commande marche/arrêt à distance intégrée.
• Surveillance du courant de sortie via la broche Imon.
• Surveillance de la température via la broche TEMP.
• Protections intégrées contre les surintensités, les courts-circuits, les surtensions et les surtempératures.
• Redémarrage automatique après déclenchement d’une protection.

Caractéristiques principales

• Référence : 24S12.84FXM.
• Type : convertisseur DC/DC isolé.
• Puissance nominale : 1 000 W.
• Plage de tension d’entrée : 9 à 36 VDC.
• Tension de sortie : 12 VDC.
• Courant de sortie : 84 A.
• Rendement : jusqu’à 95,4 %.
• Fréquence de commutation fixe : 200 kHz.
• Tension d’isolement entrée/sortie : 2 250 V.
• Tension d’isolement entrée/base et sortie/base : 1 500 V.
• Température de fonctionnement à pleine charge : -40 °C à +105 °C au niveau de la base.
• Température de stockage : -55 °C à +125 °C.
• Ondulation et bruit de sortie : 120 mV crête à crête et 40 mV efficace à pleine charge.
• Temps de stabilisation à 1 % de la tension de sortie : 800 µs.
• Dimensions : 119,38 x 63,50 x 13,21 mm.
• Masse : 242 g.
• Conformité : RoHS.

Applications typiques

• Applications alimentées par batterie 12 V.
• Systèmes de contrôle de procédés 24 V.
• Équipements embarqués nécessitant une forte puissance DC/DC.
• Applications industrielles à forte densité de puissance.
• Systèmes nécessitant une isolation galvanique entre entrée et sortie.
• Applications militaires COTS, lorsque les conditions d’intégration respectent les spécifications du convertisseur.

Pourquoi choisir le 24S12.84FXM

Le 24S12.84FXM répond aux besoins des systèmes nécessitant une conversion DC/DC isolée de 1 000 W, avec une sortie 12 V / 84 A et une large plage d’entrée 9 à 36 VDC.

Ses fonctions de surveillance Imon et TEMP, sa commande marche/arrêt à distance et ses protections intégrées facilitent son intégration dans des architectures d’alimentation exigeantes.

Un dispositif de gestion thermique, tel qu’un dissipateur, est nécessaire afin de maintenir la température de la base sous 105 °C pour un fonctionnement à pleine puissance.
