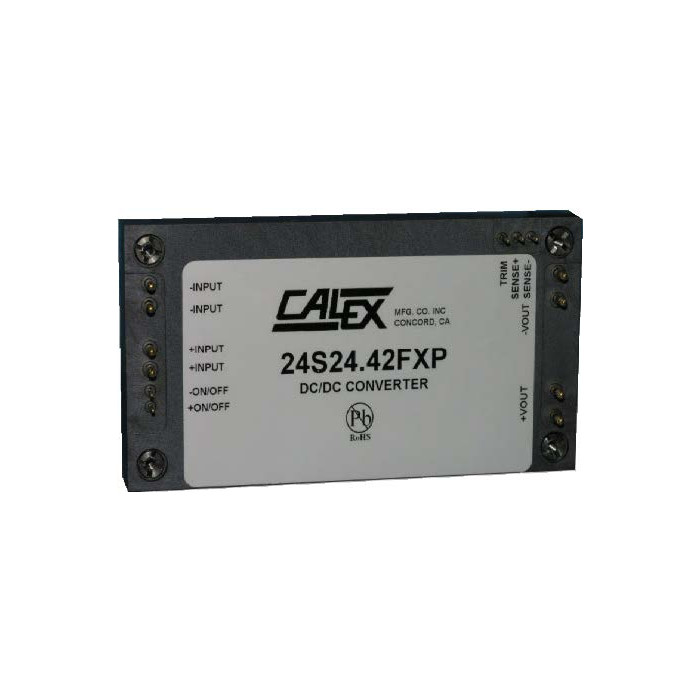

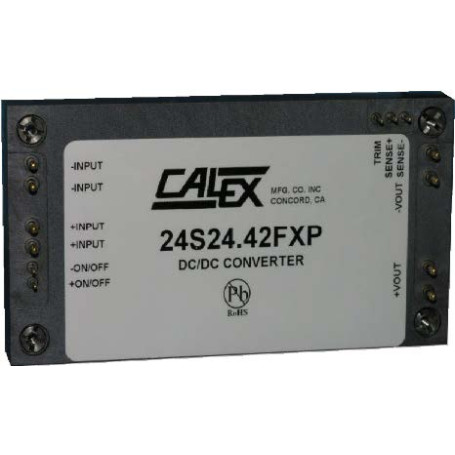

La série FXP de Calex regroupe des convertisseurs DC/DC isolés de 1 000 W, conçus pour fournir une sortie continue régulée à partir d’une plage d’entrée 9 à 36 VDC.
Ces convertisseurs disposent d’une entrée 4:1 et d’une sortie isolée de l’entrée, permettant différentes configurations de polarité et de masse.
La série FXP se distingue par sa capacité de fonctionnement en parallèle jusqu’à trois convertisseurs, permettant d’atteindre une puissance totale jusqu’à 2,8 kW. Le partage de courant est réalisé par méthode de chute de tension, sans broche dédiée de partage de courant.
Avantages
- Puissance nominale de 1 000 W par convertisseur.
- Fonctionnement en parallèle jusqu’à trois unités pour délivrer jusqu’à 2,8 kW.
- Large plage d’entrée 9 à 36 VDC, adaptée aux environnements 12 V, 24 V et 28 V.
- Sortie isolée de l’entrée pour faciliter les configurations de masse et de polarité.
- Rendement jusqu’à 96 %, selon le modèle et les conditions de fonctionnement.
- Format compact de 119,38 x 63,50 x 13,21 mm.
- Base métallique pour améliorer les performances thermiques.
- Commande marche/arrêt à distance intégrée.
- Réglage de la tension de sortie via la broche TRIM.
- Compensation de tension à distance via les broches SENSE+ et SENSE-.
- Protections intégrées contre les surintensités, les courts-circuits, les surtensions et les surtempératures.
- Redémarrage automatique après déclenchement des protections.
Caractéristiques principales
- Type : convertisseurs DC/DC isolés.
- Puissance nominale : 1 000 W par unité.
- Puissance en parallèle : jusqu’à 2,8 kW avec trois convertisseurs.
- Plage de tension d’entrée : 9 à 36 VDC.
- Tensions de sortie disponibles : 24 VDC, 28 VDC, 48 VDC et 53 VDC.
- Courants de sortie disponibles : 42 A, 36 A, 21 A et 19 A selon le modèle.
- Rendement : jusqu’à 96 %.
- Fréquence de commutation fixe : 200 kHz.
- Plage d’ajustement de la tension de sortie : 60 à 110 % via TRIM.
- Compensation de télédétection : jusqu’à 1 V entre SENSE+ et +OUT.
- Tension d’isolement entrée/sortie : 2 250 V.
- Tension d’isolement entrée/base et sortie/base : 1 500 V.
- Température de fonctionnement à pleine charge : -40 °C à +105 °C au niveau de la base.
- Température de stockage : -55 °C à +125 °C.
- Masse : 242 g.
- Conformité : RoHS.
Applications typiques
- Applications mobiles alimentées en 12 V.
- Systèmes de contrôle de procédés en 24 V.
- Applications militaires COTS en 28 V.
- Systèmes nécessitant une alimentation DC/DC isolée de forte puissance.
- Architectures nécessitant une mise en parallèle de convertisseurs pour augmenter la puissance disponible.
- Équipements embarqués ou industriels nécessitant un rendement élevé et une forte densité de puissance.
Pourquoi choisir la Série FXP
La série FXP est adaptée aux systèmes nécessitant une conversion DC/DC isolée de forte puissance, avec une large plage d’entrée, un rendement élevé et une intégration compacte.
Sa capacité de fonctionnement en parallèle jusqu’à trois unités permet d’augmenter la puissance disponible jusqu’à 2,8 kW, sans broche dédiée de partage de courant.
La série FXP intègre également les fonctions nécessaires aux architectures d’alimentation exigeantes : commande marche/arrêt à distance, réglage de tension de sortie, compensation de tension à distance et protections électriques et thermiques.
Un dispositif de gestion thermique, tel qu’un dissipateur, est nécessaire afin de maintenir la température de la base sous 105 °C pour un fonctionnement à pleine puissance.
Tableau comparatif des modèles
| Modèle | Plage d’entrée | Tension de sortie | Courant de sortie | Rendement typique à pleine charge | Ondulation typique | Charge capacitive maximale |
|---|
| 24S24.42FXP |
9 à 36 VDC |
24 VDC |
42 A |
94,6 % |
200 mV crête à crête |
4 700 µF |
| 24S28.36FXP |
9 à 36 VDC |
28 VDC |
36 A |
95,5 % |
220 mV crête à crête |
4 700 µF |
| 24S48.21FXP |
9 à 36 VDC |
48 VDC |
21 A |
95 % |
100 mV crête à crête |
3 000 µF |
| 24S53.19FXP |
9 à 36 VDC |
53 VDC |
19 A |
95 % |
70 mV crête à crête |
2 200 µF |
