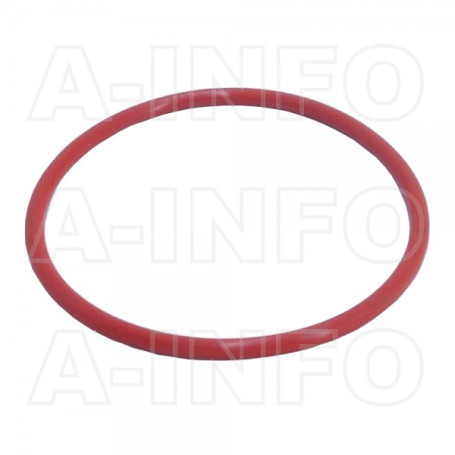

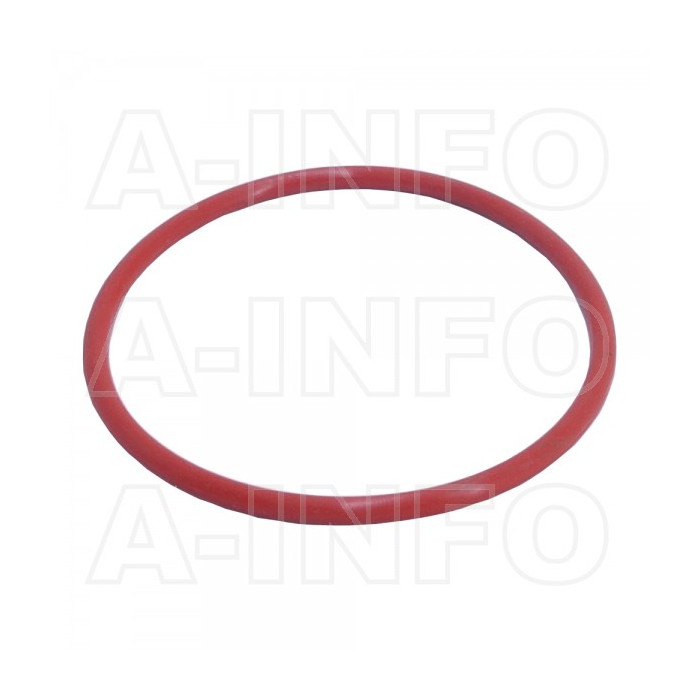

Les joints de guide d’onde Série WG Gasket sont proposés en versions circulaires et rectangulaires pour des interfaces de guides d’ondes allant de WR650 à WR28 selon les modèles.
La documentation distingue deux familles : les joints circulaires, disponibles notamment avec des brides de type FAM et FBM, et les joints rectangulaires, associés à des brides de type FDM. Les matériaux indiqués sont le caoutchouc silicone et le caoutchouc silicone conducteur selon la désignation de référence.
Avantages
- Deux formats disponibles : versions circulaire et rectangulaire selon le type d’interface.
- Large compatibilité WR : références couvrant des formats de WR650 à WR28 selon les modèles.
- Choix du matériau : codification R pour caoutchouc silicone et RC pour caoutchouc silicone conducteur.
- Identification simple : les références intègrent le format WR, la bride et le matériau.
- Dimensions indiquées : les tableaux précisent les dimensions disponibles selon les modèles.
Caractéristiques principales
- Type de produit : joint de guide d’onde.
- Familles : joint circulaire et joint rectangulaire.
- Formats EIA WR : de WR650 à WR28 selon les références.
- Matériaux : caoutchouc silicone ou caoutchouc silicone conducteur selon la codification.
- Codification matériau : R = caoutchouc silicone ; RC = caoutchouc silicone conducteur.
- Brides associées : FAM, FBM et FDM selon les références.
Applications typiques
- Intégration sur des interfaces de guides d’ondes circulaires.
- Intégration sur des interfaces de guides d’ondes rectangulaires.
- Montage avec des brides compatibles avec les références indiquées.
- Information non disponible dans les éléments fournis pour les applications sectorielles détaillées.
Pourquoi choisir Joint de guide d’onde circulaire et rectangulaire - WR650 à WR28 : Série WG Gasket
Les joints de guide d’onde Série WG Gasket permettent de sélectionner une référence selon le format WR, le type de joint, la bride et le matériau requis. Les tableaux de références facilitent l’identification des modèles circulaires et rectangulaires, avec leurs dimensions associées lorsque l’information est disponible.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution selon les contraintes techniques du projet.
Références et spécifications – Joints de guides d’ondes Série WG Gasket
Comparatif des modèles – Joints circulaires
| EIA WR | Référence | Bride | Diamètre Φd
(mm) | Épaisseur Φt
(mm) | Matériau |
|---|
| WR284 |
284-FAM32-R |
FAM32 |
106,9 |
5,4 |
Caoutchouc silicone |
| WR229 |
229-FAM40-R |
FAM40 |
- |
- |
Caoutchouc silicone |
| WR187 |
187-FAM48-R |
FAM48 |
- |
- |
Caoutchouc silicone |
| WR159 |
159-FAM58-R |
FAM58 |
64,3 |
3,5 |
Caoutchouc silicone |
| WR137 |
137-FAM70-R |
FAM70 |
56,3 |
3,5 |
Caoutchouc silicone |
| WR112 |
112-FBM84-R |
FBM84 |
42,5 |
2,6 |
Caoutchouc silicone |
| WR90 |
90-FBM100-R |
FBM100 |
36,2 |
2,6 |
Caoutchouc silicone |
| WR90 |
90-FBM100-RC |
FBM100 |
36,2 |
2,6 |
Caoutchouc silicone conducteur |
| WR75 |
75-FBM120-R |
FBM120 |
30,3 |
2,6 |
Caoutchouc silicone |
| WR62 |
62-FBM140-R |
FBM140 |
26,1 |
2,6 |
Caoutchouc silicone |
| WR51 |
51-FBM180-R |
FBM180 |
22,2 |
2,6 |
Caoutchouc silicone |
| WR42 |
42-FBM220-R |
FBM220 |
17,1 |
1,9 |
Caoutchouc silicone |
| WR34 |
34-FBM260-R |
FBM260 |
15,7 |
1,9 |
Caoutchouc silicone |
| WR28 |
28-FBM320-R |
FBM320 |
12,5 |
1,9 |
Caoutchouc silicone |
Comparatif des modèles – Joints rectangulaires
| EIA WR | Référence | Bride | Figure | a
(mm) | b
(mm) | c
(mm) | t
(mm) | Matériau |
|---|
| WR650 |
650-FDM14-R |
FDM14 |
Figure 2 |
- |
- |
- |
- |
Caoutchouc silicone |
| WR510 |
510-FDM18-R |
FDM18 |
Figure 2 |
147,3 |
82,3 |
7,3 |
4,5 |
Caoutchouc silicone |
| WR430 |
430-FDM22-R |
FDM22 |
Figure 2 |
125,7 |
71,1 |
7,3 |
4,5 |
Caoutchouc silicone |
| WR340 |
340-FDM26-R |
FDM26 |
Figure 2 |
102,9 |
59,7 |
7,3 |
4,5 |
Caoutchouc silicone |
| WR284 |
284-FDM32-R |
FDM32 |
Figure 2 |
84,2 |
46,1 |
4,8 |
3,5 |
Caoutchouc silicone |
| WR229 |
229-FDM40-R |
FDM40 |
Figure 2 |
69,3 |
40,2 |
4,8 |
3,5 |
Caoutchouc silicone |
| WR187 |
187-FDM48-R |
FDM48 |
Figure 1 |
58,7 |
33,3 |
4,8 |
2,8 |
Caoutchouc silicone |
| WR159 |
159-FDM58-R |
FDM58 |
Figure 1 |
51,5 |
31,3 |
4,8 |
2,8 |
Caoutchouc silicone |
| WR137 |
137-FDM70-R |
FDM70 |
Figure 1 |
44,8 |
25,8 |
3 |
2,7 |
Caoutchouc silicone |
| WR112 |
112-FDM84-R |
FDM84 |
Figure 1 |
38,5 |
22,6 |
3,6 |
2,7 |
Caoutchouc silicone |
| WR90 |
90-FDM100-R |
FDM100 |
Figure 1 |
32,2 |
19,5 |
3,6 |
2,7 |
Caoutchouc silicone |
| WR75 |
75-FDM120-R |
FDM120 |
Figure 2 |
28,2 |
18,7 |
3,6 |
3,2 |
Caoutchouc silicone |
| WR62 |
62-FDM140-R |
FDM140 |
Figure 2 |
24,2 |
16,3 |
3,6 |
3,2 |
Caoutchouc silicone |
| WR51 |
51-FDM180-R |
FDM180 |
Figure 2 |
- |
- |
- |
- |
Caoutchouc silicone |
