Description

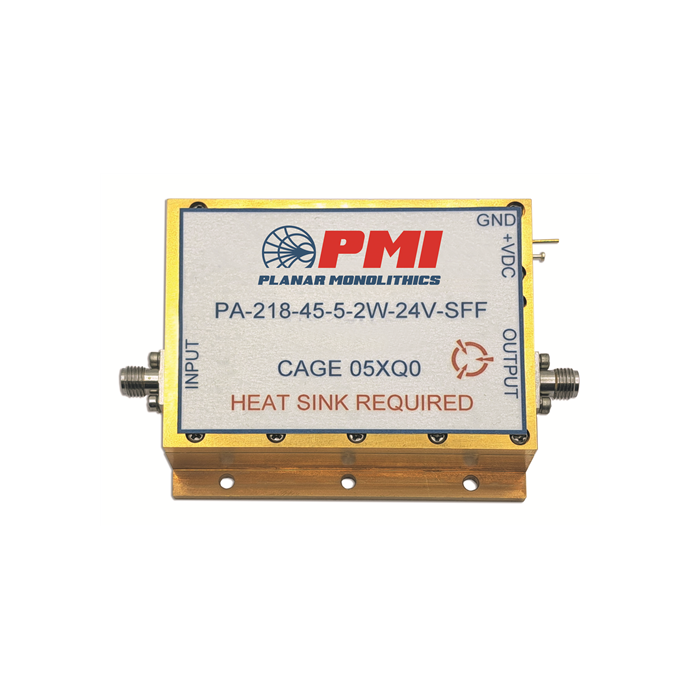

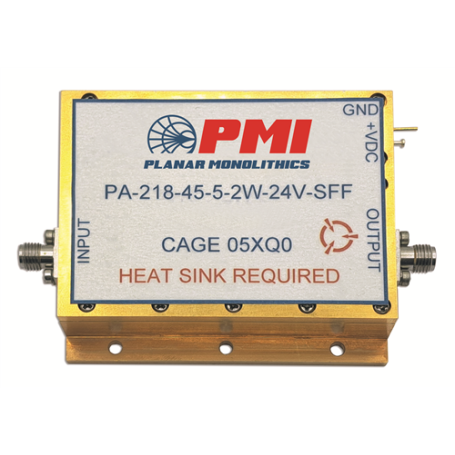

Le PA-218-45-5-2W-24V-SFF est un amplificateur de puissance RF couvrant une plage de fréquences de 2 à 18 GHz. Il offre un gain compris entre 42 dB minimum et 56 dB maximum, avec une puissance de sortie saturée minimale de 2 W, soit +33 dBm.
Ce module connectorisé est équipé de connecteurs SMA femelles et fonctionne avec une alimentation continue de +24 V. Le plan de la page 1 indique également qu’un dissipateur thermique est requis et qu’il faut ajouter de la graisse thermique pour la dissipation thermique.
Avantages
- Large couverture fréquentielle de 2 à 18 GHz
- Puissance de sortie saturée minimale de 2 W
- Gain élevé de 42 dB minimum à 56 dB maximum
- Facteur de bruit maximal de 5 dB
- Connectique SMA femelle pour une intégration RF standardisée
- Boîtier compact de 2,88" x 2,50" x 0,67"
- Fonctionnement sur une plage de température étendue de -55 °C à +85 °C
Caractéristiques principales
- Référence : PA-218-45-5-2W-24V-SFF
- Type : amplificateur de puissance RF connectorisé
- Plage de fréquences : 2 à 18 GHz
- Gain : 42 dB minimum / 56 dB maximum
- Planéité du gain : ±3,5 dB
- TOS en entrée : 2,0:1 maximum
- TOS en sortie : 2,4:1 maximum
- Facteur de bruit : 5 dB maximum
- Puissance RF d’entrée : +20 dBm maximum
- Puissance de sortie saturée : 2 W minimum, soit +33 dBm, avec une puissance d’entrée minimale de 0 dBm
- Alimentation continue : +24 V
- Consommation : 800 mA maximum sans signal RF ; 1,6 A maximum à puissance saturée
- Dimensions : 2,88" x 2,50" x 0,67"
- Connecteurs : SMA femelles
- Finition : plaqué or
- Température de fonctionnement : -55 °C à +85 °C
- Température de stockage : -65 °C à +125 °C
Applications typiques
- Bancs de test RF et hyperfréquences
- Chaînes d’amplification large bande de 2 à 18 GHz
- Systèmes de test et de validation RF
- Équipements de mesure nécessitant une puissance RF de sortie élevée
- Intégration dans des sous-ensembles RF connectorisés
Pourquoi choisir « Amplificateur de puissance 2 à 18 GHz, 2 W : PA-218-45-5-2W-24V-SFF »
Le PA-218-45-5-2W-24V-SFF associe une bande passante de 2 à 18 GHz, un gain élevé et une puissance de sortie saturée minimale de 2 W. Sa connectique SMA femelle et son format connectorisé facilitent son intégration dans des environnements de test RF et hyperfréquences.
Ce modèle est particulièrement adapté aux applications nécessitant un amplificateur de puissance large bande, avec alimentation +24 V, fonctionnement en température étendue et montage avec dissipation thermique adaptée.
