Description

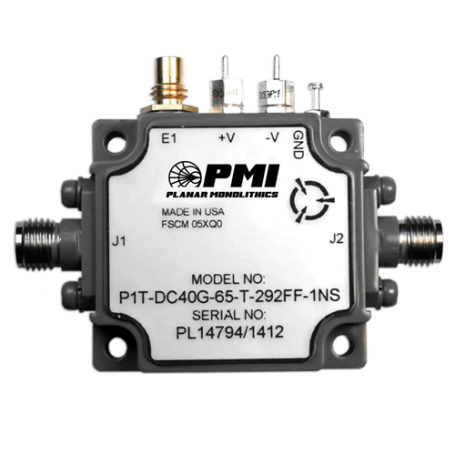

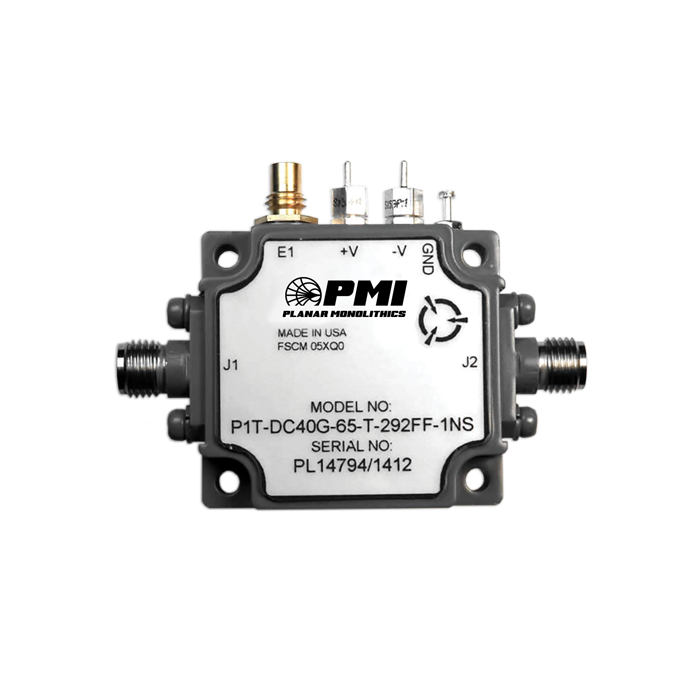

Le P1T-DC40G-65-T-292FF-1NS est un commutateur RF absorbant à diode PIN, de type SPST, conçu pour fonctionner de DC à 40 GHz. Il intègre un pilote compatible TTL, facilitant son intégration dans des systèmes RF et hyperfréquences.
Ce module connectorisé dispose de connecteurs RF 2,92 mm femelles en entrée et en sortie, d’un connecteur de commande SMC et d’une finition plaquée or. Son format compact de 1,2" x 1,3" x 0,5" permet une intégration dans des environnements de test ou des sous-ensembles RF à forte densité.
Avantages
- Large bande de fonctionnement de DC à 40 GHz
- Architecture absorbante adaptée aux chaînes RF nécessitant une bonne adaptation d’impédance
- Isolation typique de 65 dB pour limiter les fuites de signal
- Commutation rapide avec une vitesse typique de 5 ns
- Commande TTL intégrée pour une intégration simplifiée
- Connecteurs 2,92 mm femelles adaptés aux applications jusqu’à 40 GHz
- Boîtier compact pour intégration en systèmes RF
- Plage de température de fonctionnement étendue de -40 °C à +85 °C
Caractéristiques principales
- Type : commutateur RF absorbant SPST à diode PIN
- Plage de fréquences : DC à 40 GHz
- Isolation : 65 dB typique, 55 dB minimum
- Perte d’insertion : 5,5 dB typique, 6,8 dB maximum
- TOS entrée / sortie : 2,0:1 typique, 2,2:1 maximum
- Puissance RF d’entrée : +17 dBm onde continue maximum
- Vitesse de commutation : 5 ns typique, 6 ns maximum
- Temps de montée / descente : 0,9 ns typique, 1 ns maximum
- Signal de commande : TTL, niveau logique 1 = activé
- Alimentation continue : +8 V à +15 V à 15 mA maximum ; -8 V à -15 V à 40 mA maximum
- Connecteurs RF entrée / sortie : 2,92 mm femelles
- Connecteur de commande : SMC
- Finition : plaquée or
- Dimensions : 1,2" x 1,3" x 0,5"
- Température de fonctionnement : -40 °C à +85 °C
- Température de stockage : -55 °C à +125 °C
Applications typiques
- Bancs de test RF et hyperfréquences
- Commutation de signaux RF large bande
- Systèmes de mesure automatisés
- Chaînes de validation jusqu’à 40 GHz
- Commutation rapide dans des sous-ensembles RF
- Intégration dans des équipements de test nécessitant une commande TTL
Pourquoi choisir « Commutateur RF absorbant DC à 40 GHz, isolation 65 dB : P1T-DC40G-65-T-292FF-1NS »
Le P1T-DC40G-65-T-292FF-1NS offre une combinaison de large bande passante, de commutation rapide et d’isolation élevée. Son fonctionnement de DC à 40 GHz et ses connecteurs 2,92 mm femelles le rendent adapté aux systèmes RF et hyperfréquences exigeants.
Grâce à son pilote TTL intégré, son format compact et sa finition plaquée or, ce commutateur constitue une solution pertinente pour les intégrations nécessitant un contrôle simple, rapide et fiable du chemin RF.
