Description

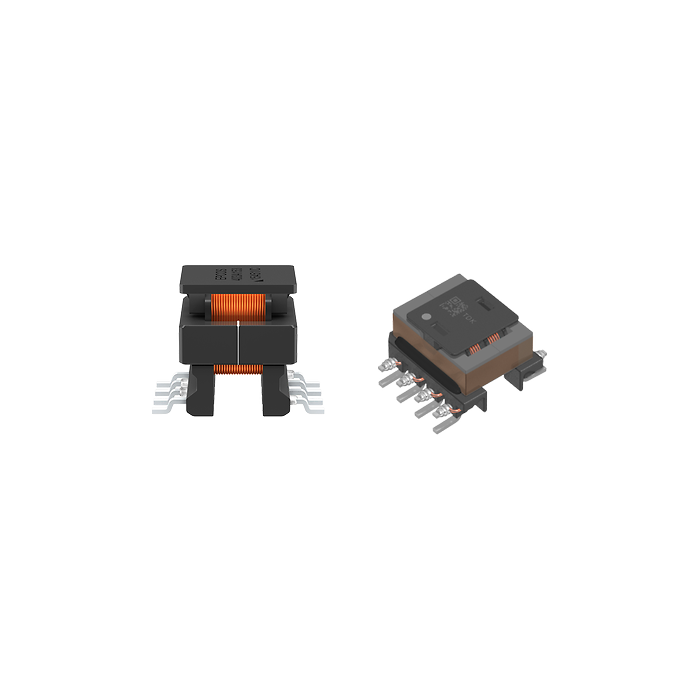

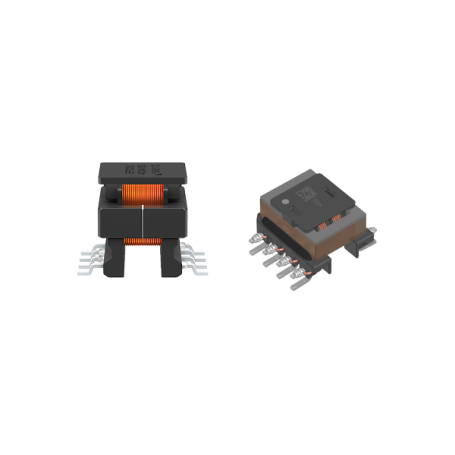

La série B8280*F E13 EM de TDK regroupe des transformateurs CMS pour IGBT/FET, conçus pour les alimentations DC/DC, les convertisseurs DC/DC isolés et les transformateurs de commande de grille pour IGBT/MOSFET.
Ces transformateurs utilisent un noyau ferrite MnZn, des broches CMS gullwing et un fil triple isolation. Leur format compact, avec une empreinte de 18,6 x 14,6 mm et une hauteur maximale de 12 mm, permet leur intégration dans des cartes électroniques de puissance à forte densité.
La série est adaptée à une plage de fréquence typique de 100 à 400 kHz et à une température de fonctionnement composant de -40 °C à +150 °C.
Avantages
- Format CMS compact avec empreinte de 18,6 x 14,6 mm.
- Hauteur maximale de 12 mm pour les conceptions électroniques compactes.
- Large plage de température de -40 °C à +150 °C.
- Qualification AEC-Q200 REV E indiquée dans la fiche technique.
- Compatibilité RoHS.
- Compatible avec le brasage par refusion sans plomb selon JEDEC J-STD-020F.
- Fil triple isolation pour les architectures nécessitant une isolation renforcée ou de base selon les conditions spécifiées.
- Conditionnement en bobine de 180 pièces.
Caractéristiques principales
- Série : B8280*F E13 EM
- Type de composant : transformateur pour IGBT/FET
- Construction : noyau ferrite MnZn
- Montage : CMS avec broches gullwing
- Capot supérieur : capot non conducteur pour préhension automatique
- Fil : triple isolation
- Empreinte : 18,6 x 14,6 mm
- Hauteur maximale : 12 mm
- Fréquence typique de fonctionnement : 100 à 400 kHz
- Température de fonctionnement composant : -40 °C à +150 °C
- Distance de fuite primaire / secondaire : 6,3 mm
- Distance d’isolement primaire / secondaire : 5,5 mm
- Tension d’essai primaire / secondaire : 2500 VAC, 50 Hz
- Tension d’extinction de décharge partielle : 900 V crête, décharge inférieure à 10 pC
- Résistance d’isolement : 100 MΩ à 500 VDC pendant 1 minute
- Poids approximatif : 3,2 g
- Conditionnement : 180 pièces par bobine
Applications typiques
- Alimentations DC/DC.
- Convertisseurs DC/DC isolés en topologie retour d’énergie ou push-pull.
- Transformateurs de commande de grille pour IGBT/MOSFET.
Comparatif des modèles de la série B8280*F E13 EM
| Référence | Type | Rapport de transformation | Fréquence typique | Inductance principale | Courant de saturation ou produit tension-temps |
|---|
| B82802F0007A213 |
Retour d’énergie |
1 : 1 : 0,5 |
100 à 400 kHz |
30 µH ±10 % |
2 A |
| B82802F0004A213 |
Retour d’énergie |
1 : 2 : 2 |
100 à 400 kHz |
14,4 µH ±15 % |
1,6 A |
| B82802F0005A113 |
Retour d’énergie |
1 : 1 |
100 à 400 kHz |
1,8 µH ±10 % |
9 A |
| B82804F0503A200 |
Push-pull |
1 : 3,78 : 1,55 |
100 à 400 kHz |
50 µH min. |
24 / 48 µVs |
| B82804F0114A200 |
Push-pull |
1 : 1 : 1,5 : 1,5 |
100 à 400 kHz |
110 µH min. |
38 / 75 µVs |
| B82804F0244A210 |
Push-pull |
1 : 1 : 1 |
100 à 400 kHz |
240 µH min. |
50 / 100 µVs |
