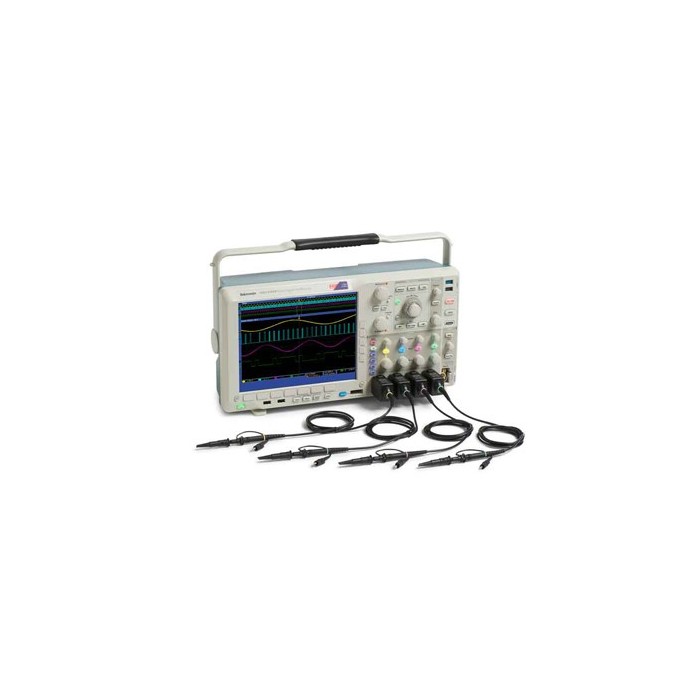

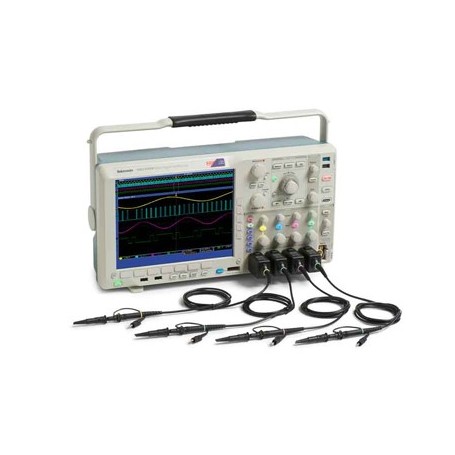

Oscilloscope à signaux mixtes 500MHz - 4 voies : MSO4054B Agrandir l'image

Oscilloscope à signaux mixtes 500MHz - 4 voies : MSO4054B

Téléchargement

Description

PRODUIT REMPLACE PAR LA SERIE MDO4000C

Oscilloscopes MSO4000B et DPO4000B : 1GHz, 500MHz, 350 MHz et 100 MHz

Offrant jusqu'à 1 GHz de bande passante et de 5 Géch / s de fréquence d'échantillonnage, l'oscilloscope à signaux mixtes MSO/DPO4000B offre les performances dont vous avez besoin pour voir les détails du signal en évolution rapide. Avec pas moins de 20 canaux, vous pouvez analyser des signaux analogiques et numériques avec un seul instrument. Combinez cela avec l'analyse automatique du bus parallèle et du bus série, la commande de contrôle innovante Wave Inspector ® et les mesures de puissance automatiques, la série MSO/DPO4000B fournit les outils riches en fonctionnalités pour simplifier et accélérer le débogage de la conception de vos solutions.

  • Profondeur mémoire : 20 000 000 points / voie (réglable manuellement) ou 5 000 000 points / voie pour les versions L
  • Fréquence d'échantillonnage en analogique : 2,5 Géch/s / voie, 5GHz/voie sur 1GHz
  • >50 000 wfm/s
  • 41 mesures automatiques
  • Possibilité dinhiber le mode DPO (DPO Off)
  • 4 ports USB, port Ethernet et port vidéo
  • Livré avec : 4 sondes passives 1GHz TPP1000 (DPO/MSO4104) exclusivité Tektronix, 4 sondes passives 500MHz, TPP0500 (autres modèles), un couvercle avant de protection, 2 logiciels OPENCHOICE et Signal Express (NI)
  • Résolution verticale : 8 bits (11 bits en haute résolution)
  • Mode Haute résolution
  • Oscilloscope avec un grand affichage  LCD couleur de 10,4 (264 mm)
    Résolution de 1024x768 (XGA) minimum & un faible encombrement en profondeur
    Interface oscilloscope/utilisateur simplifiée (Pas d'environnement Windows)
  • Ultra-compacte : Profondeur de 147mm et un poids de 5kg

Modèles :

Fiche technique

Nombre de voies4 voies, Voies logiques
Bandes passantes500 MHz, Entrée RF
Décodages & analysesCAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, RS 232, RS 422, RS 485, SPI, UART, USB
Diagonales de l'écrande 10 à 14''
Echantillonnages2 Géch/s à 19 Géch/s
InterfaceEthernet, GPIB / IEEE, USB
Mémoiresde 6 M à 100 M points

Compatible avec le logiciel BenchVue

  • Logiciel PC pour configurer une large gamme de contrôles et de mesures d'instruments.
  • Créez rapidement des séquences de test automatisées avec une connaissance minimale de l'instrument.
  • Contrôlez intuitivement les instruments, automatisez les tests et effectuez des analyses approfondies.

Principales fonctions

  • Contrôler plusieurs instruments

Connectez facilement, enregistrez les résultats et visualisez les mesures sur plusieurs instruments simultanément, sans avoir besoin de programmation.

  • Automatiser les séquences de tests

Créez rapidement des séquences de tests personnalisées avec une interface intuitive pour créer rapidement des tests qui nécessitaient autrefois plusieurs jours de programmation traditionnelle. L'application de flux de test intégrée simplifie le glisser-déposer de contrôles ou de mesures dans une séquence pour permettre le développement rapide de tests.

  • Accéder aux applications intégrées

Faites votre choix parmi un large éventail d'applications dotées de fonctionnalités puissantes pour simplifier votre flux de test - des configurations de mesure et de l'automatisation à l'exportation des données et à l'analyse des résultats détaillés - dans une seule application logicielle. Les applications prennent en charge des centaines d'instruments Keysight et sont en constante expansion.

  • Analyser et exporter des données

Accédez facilement à de nombreuses fonctions de données, de captures d’écran, de traçage et d’enregistrement des mesures. Exportez vos données dans plusieurs formats en quelques clics.

logiciel BenchVue
