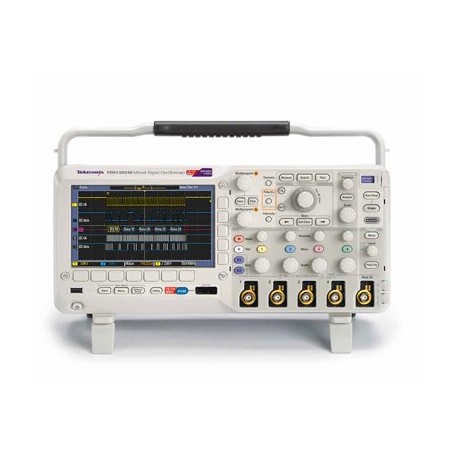

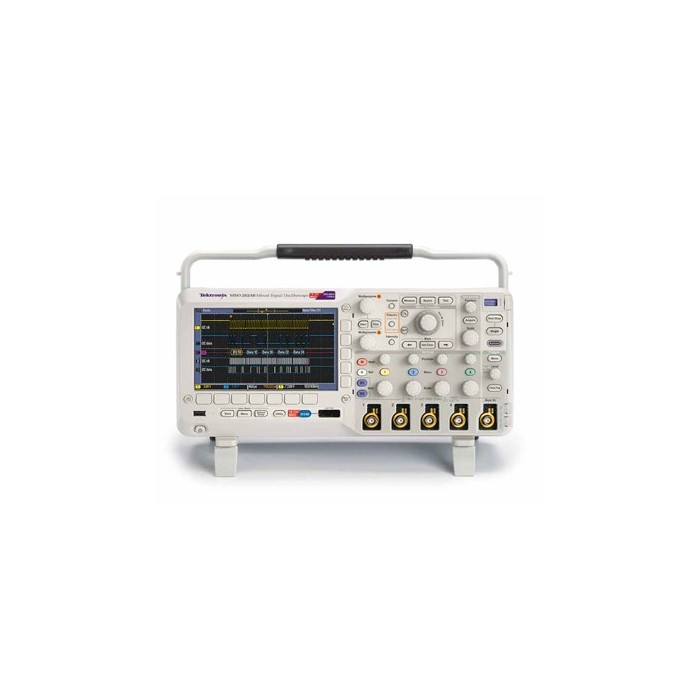

Oscilloscope à signaux mixtes 100MHz - 2 voies : MSO2012B Agrandir l'image

Oscilloscope à signaux mixtes 100MHz - 2 voies : MSO2012B | TEKTRONIX

PRODUIT OBSOLÈTE ! Nouveau produit : Oscilloscope numérique 100 MHz - 2 voies : TBS1102C Les performances & les fonctionnalités du haut de gamme au meilleur prix Oscilloscope à signaux mixtes - 100MHz - 2 voies : MSO2012B 100MHz 2 voies 16 voies logiques Spécifications générales de la...

Téléchargement

Description

PRODUIT OBSOLÈTE !

Nouveau produit : Oscilloscope numérique 100 MHz - 2 voies : TBS1102C

Les performances & les fonctionnalités du haut de gamme au meilleur prix

Oscilloscope à signaux mixtes - 100MHz - 2 voies : MSO2012B

  • 100MHz
  • 2 voies
  • 16 voies logiques

Spécifications générales de la gamme

  • Modèles avec bande passante 70 MHz, 100 MHz et 200 MHz
  • 2 ou 4 voies analogiques
  • 16 voies numériques (gamme MSO2000)
  • Fréquences déchantillonnage de 1 G éch./s sur toutes les voies
  • Longueur denregistrement de 1 M points sur toutes les voies
  • Vitesse maximale dacquisition de signaux : 5 000 signaux/s
  • Gamme de déclenchements évolués
  • Garantie 5 ans

Décodage et déclenchement sur bus série

  • Options danalyse, de décodage et de déclenchement série I2C, SPI, CAN, LIN et RS-232/422/485/UART

Fonctionnalités conviviales

  • Les commandes de navigation et de recherche Wave Inspector® offrent une efficacité sans précédent pour lanalyse des signaux
  • Le filtre passe-bas variable FilterVu permet déliminer les bruits indésirables des signaux tout en continuant à capturer les événements de fréquence élevée
  • Grand écran TFT-LCD lumineux de 7 (180 mm)
  • USB 2.0 sur la face avant pour un stockage des données simple et rapide
  • Port USB 2.0 sur le panneau arrière pour un contrôle direct de loscilloscope grâce au protocole USBTMC ou limpression directe sur toute imprimante compatible PictBridge®
  • Connectivité PC plug-and-play et solutions logicielles danalyse
  • Interface de sonde TekVPI® prenant en charge les sondes actives, différentielles et de courant pour des unités et une mise à léchelle automatiques
  • Faible encombrement et légèreté : seulement 134 mm de profondeur et 3,6 kg

Conception et analyse de modules à signaux mixtes (MSO2000B)

  • Capacité à corréler dans le temps jusquà 4 voies analogiques et 16 voies numériques
  • Analyse et déclenchement sur bus parallèle
  • Déclenchement sur établissement et maintien multivoie
  • Nouvelle génération daffichage du signal numérique

Applications

  • Conception intégrée et débogage
  • Conception et débogage de modules à signaux mixtes
  • Mesures de puissance
  • Electronique automobile
  • Formation et apprentissage
  • Conception et débogage vidéo

Sondes fournies en standard

  • Sonde passive de tension 100 MHz TPP0100 pour les modèles 70 MHz
  • Sonde passive de tension 200 MHz TPP0200 pour les modèles 100 et 200 MHz

Fiche technique (peut contenir des options)

Nombre de voies 2 voies, Voies logiques
Bandes passantes 100 MHz
Décodages & analyses CAN, I2C, LIN, RS 232, RS 422, RS 485, SPI, UART
Diagonales de l'écran 7''
Echantillonnages ≤ 2 Géch/s
Interface USB, Ethernet
Mémoires de 200 K à 6 M points

30 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies Voies logiques, 2 voies
Bandes passantes 100 MHz
Décodages & analyses RS 485, CAN, UART, LIN, RS 422, SPI, I2C, RS 232
Diagonales de l'écran 7''
Echantillonnages ≤ 2 Géch/s
Interface Ethernet, USB
Mémoires de 200 K à 6 M points
