Oscilloscope portable 4 voies - 200MHz : THS3024 Agrandir l'image

Oscilloscope portable 4 voies - 200MHz : THS3024

Téléchargement

Description

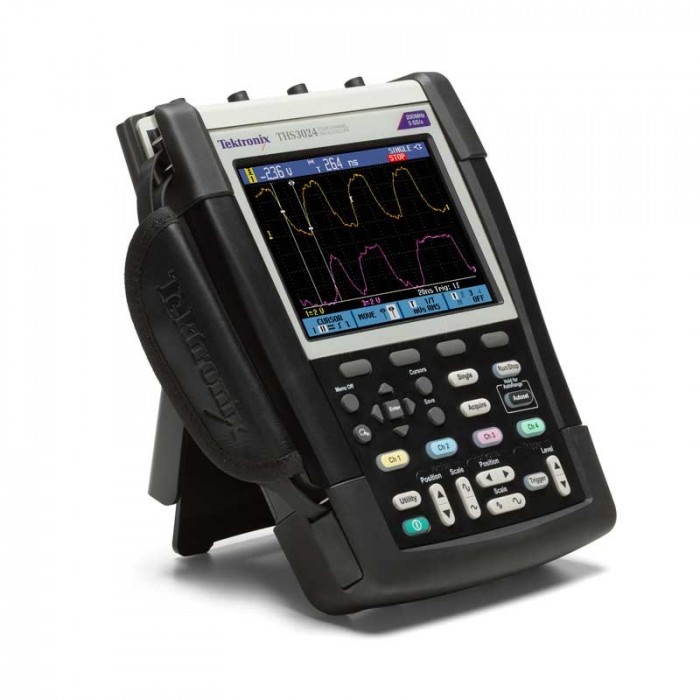

Oscilloscope portable Tektronix THS3024

Oscilloscope performant et portable pour des environnements difficiles

Avec un poids de 2,2 kg, 7 heures d’autonomie de batterie et 4 voies isolées, la robuste et néanmoins légère gamme d'oscilloscope THS3000 a été conçue pour une utilisation dans les conditions les plus exigeantes. Les modèles sont disponibles en 100 MHz, avec une fréquence d’échantillonnage de 2,5 G éch./s maximum ou en 200 MHz, avec une fréquence d’échantillonnage de 5 G éch./s. Grâce à une longueur d‘enregistrement de 10 000 points pour chacune des quatre voies, l’utilisateur peut capturer des informations de signaux détaillées de haute fréquence d’échantillonnage, afin de voir clairement les détails des signaux. Chaque voie de l’oscilloscope THS3000 est isolée de la base du châssis et des autres voies.

De plus, les entrées USB externes pour le stockage des données, les configurations d’instruments et la communication à l’ordinateur sont également isolées. Cela permet à l’utilisateur de réaliser des mesures flottantes en toute sécurité, pour des tensions supérieures à 300 Veff CAT III, lorsqu’il utilise les sondes 10X incluses, ou de 1 000 Veff CAT II avec des sondes en option. L’instrument dispose de tensions d’entrée (BNC à la terre) de 600 Veff CAT III pour des mesures de haute tension sûres.

Offrant 21 mesures automatiques, la gamme THS3000 permet à l’utilisateur de réaliser de nombreuses mesures courantes, de façon rapide et précise. La fonction intégrée Fast Fourier Transform (FFT) permet de mieux comprendre le spectre de fréquence d’un signal en laissant apparaître des interférences de signal, une diaphonie ou des bruits de commutation.

Les oscilloscopes portables sont souvent utilisés pour réaliser des mesures de puissance sur des entraînements par moteur, des convertisseurs/inverseurs de puissance et des périphériques semi-conducteurs de puissance. La gamme THS3000 est équipée pour traiter ces mesures lorsqu’elle est associée à la large sélection de sondes de courant et de tension de Tektronix.

Chacune des quatre voies d'entrée peut être configurée pour faire correspondre le type de sonde et l’atténuation, assurant ainsi des mesures et des affichages de curseur corrects. Les oscilloscopes THS3000 offrent une interface utilisateur intuitive cohérente avec le reste de la gamme d’oscilloscopes Tektronix. Pour la configuration initiale ou pour les situations au cours desquelles les points de connexion changent constamment, la gamme THS3000 dispose d’un bouton unique de réglage automatique (Autoset) et de calibrage automatique (Autorange) qui permet de configurer automatiquement le système de déclenchement et d'ajuster verticalement et/ou horizontalement les paramètres de l'oscilloscope.

  • Bande passante de 200 MHz
  • Temps de montée : 1.7 ns
  • Taux d'échantillonnage de 5 GS/s
  • 4 Voies
  • Entrées isolées
  • 21 mesures automatiques
  • Analyseur de spectre FFT et Waveform Math
  • Enregistrement des mesures avec TrendPlot
  • Jusqu'à 7 heures d'autonomie
  • Port USB de stockage

Modèles de la série d'oscilloscopes portables Tektronix THS3000

  • Oscilloscope portable 4 voies - 100 MHz : THS3014
  • Oscilloscope portable 4 voies - 200 MHz : THS3024

Fiche technique

Nombre de voies4 voies
Bandes passantes200 MHz
CaractéristiquesPortable
Diagonales de l'écran≤ 8''
Echantillonnages2 Géch/s à 19 Géch/s
InterfaceUSB
Mémoires≤ 200 K points
