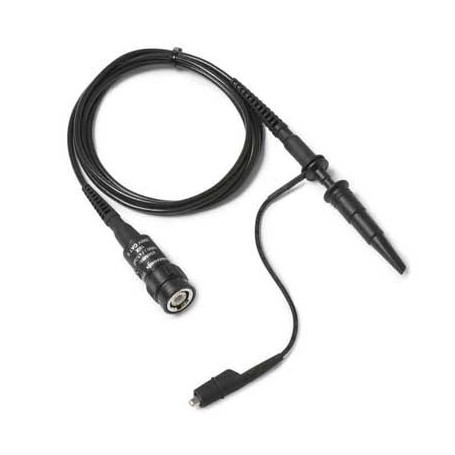

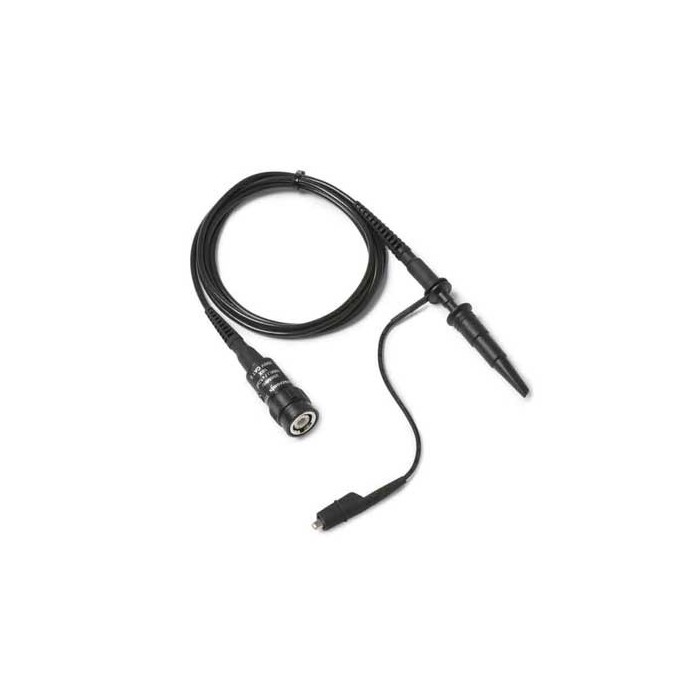

Sonde passive de tension 100 MHz 10X : TPP0100 Agrandir l'image

Sonde passive de tension 100 MHz 10X : TPP0100 | TEKTRONIX

TPP0100

Sonde de tension passives de 100 MHz, 10X avec une résistance d'entrée de 10 MΩ.

Plus de détails

Expédition** : En cours de réapprovisionnement

81,00 €

Téléchargez GRATUITEMENT le guide de sondes et trouvez la sonde qui correspond à vos besoins

Téléchargement

Description

Une sonde de tension passive de 100 MHz, avec un facteur d'atténuation de 10X et une résistance d'entrée de 10 MΩ.

Caractéristiques principales :

  • Atténuation 10X
  • Bande passante 100 MHz
  • Gamme de compensation : de 8 pF de 18 pF
  • Longueur de 1,3 m
  • UL61010-031;2007, CAN/CSA C22.2 No. 61010-031-07, IEC61010-031; IEC 61010-031/A1:2008

Applications :

  • Mesures relatives à basse fréquence
  • Mesures basse fréquence dans le domaine des ordinateurs et des télécommunications
  • Alimentations
  • Amplificateurs basse fréquence

Spécifications :

Electrical characteristics

Bandwidth DC to 100 MHz
Rise time 3.5 ns (typical)

Compensation range

TPP0100 8 pF to 18 pF
Input resistance 10 MΩ ±1.5%
Input capacitance <12 pF (typical)
Propagation delay ~6.1 ns
Maximum input voltage 300 VRMSCAT II

Physical characteristics

Probe cable length 1.3 m (4.2 ft)

EMC, environment, and safety

Temperature range

Operating -10 °C to +55 °C (14 °F to 131 °F)
Non-operating -51 °C to +71 °C (-60 °F to 160 °F)

Humidity

Operating and non-operating 5% to 95% relative humidity (%RH) up to 30 °C (86 °F),
5% to 65% RH above +30 °C (86 °F) up to +55 °C (131 °F)

Altitude

Operating <3 km (9,842 ft)
Non-operating <12.2 km (40,026 ft)

Fiche technique (peut contenir des options)

Bandes passantes 100 MHz
Système d'attache Ouvrant
