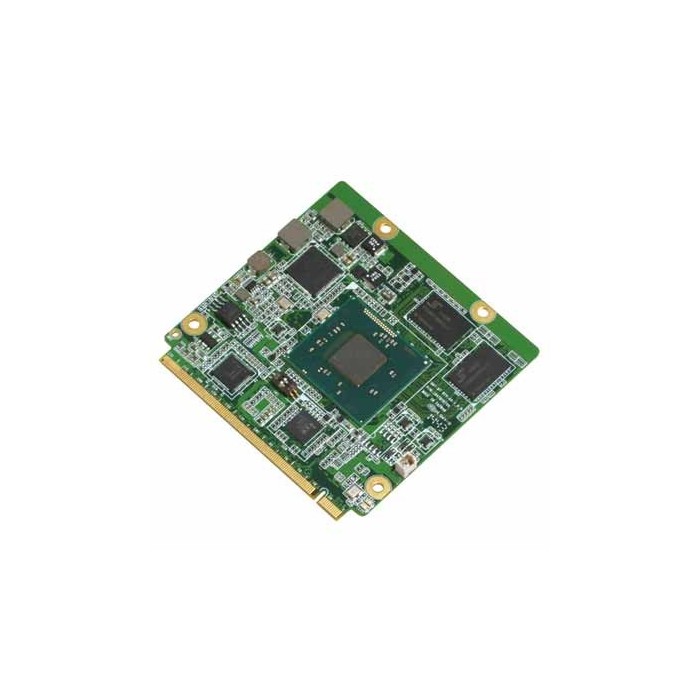

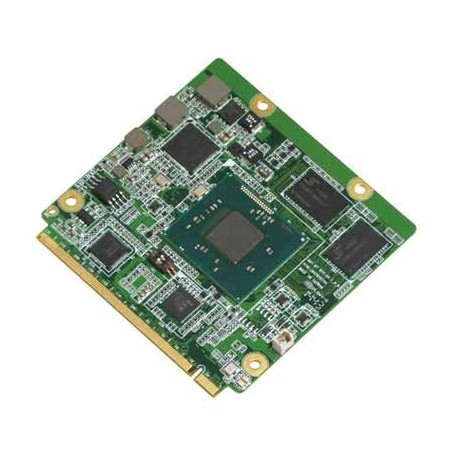

Module Qseven - Q7 avec CPU Intel ATOM Bay-Trail serie E3800 : AQ7-BT Agrandir l'image

Module Qseven - Q7 avec CPU Intel ATOM Bay-Trail serie E3800 : AQ7-BT | AAEON

Module Carte Q7 conforme format Qseven Rev. 2.0 CPU Intel® série Atom™ SoC BAY TRAIL E3826: Dual Core 1.46GHz, TDP = 7W E3815: Single Core 1.46GHz, TDP = 5W E3845: Quad Core 1.91GHz, TDP = 10WRAM 2GB DDR3L soudé sur carte Gestion double affichage indépendant via 18/24-bit single-channel LVDS...

Téléchargement

Description

  • Module Carte Q7 conforme format Qseven Rev. 2.0
  • CPU Intel® série Atom™ SoC BAY TRAIL
    • E3826: Dual Core 1.46GHz, TDP = 7W
    • E3815: Single Core 1.46GHz, TDP = 5W
    • E3845: Quad Core 1.91GHz, TDP = 10W
  • RAM 2GB DDR3L soudé sur carte
  • Gestion double affichage indépendant via 18/24-bit single-channel LVDS LCD/eDP, HDMI
  • Mémoire Flash intégré (version eMMC) en option
  • 1xSATA-II, 3xPCIe(x1), 2xSMBUS, 1xSPI, 1x SDIO, 1x DDI
  • 3x UART, 3xUSB2.0, 1xUSB3.0, Audio In/out, GPIO (8bits), 1x SATA II, 1xGBeLAN (Intel IA211AT)
  • Consommation maximale 5Vdc@2A (version CPU E3845)
  • Top: 0° à 60°C  (-40° à +85°C en version CPU E3815)
  • Dimension 70mm x 70mm
  • Radiateur et plaque de transfert thermique (Heatspreader) pour module Q7 disponibles
  • Carte porteuse de développement disponible (ECB-970-A10)
  • Aide au design et BIOS personnalisé

Fiche technique (peut contenir des options)

CPUIntel Atom
Form FactorQseven Carrier Board
TypesTyp. Qseven

3 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

CPUIntel Atom
Form FactorQseven Carrier Board
TypesTyp. Qseven
