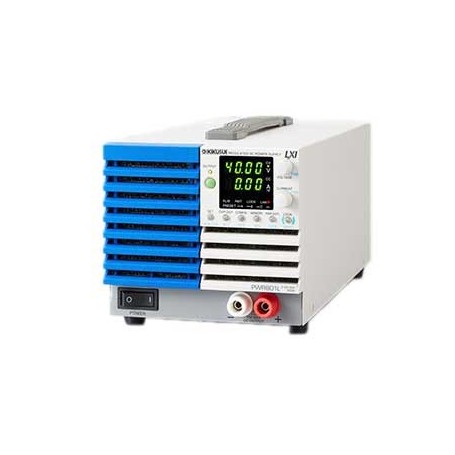

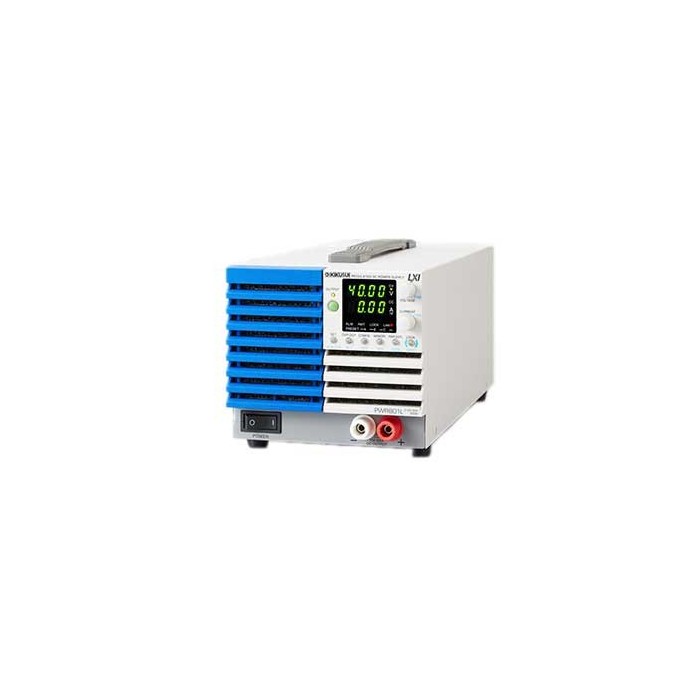

Alimentation DC (400 W - 2000 W) : Série PWR-01 Agrandir l'image

Alimentation DC (400 W - 2000 W) : Série PWR-01 | KIKUSUI ELECTRONICS CORP.

La série PWR-01 est une alimentation DC de paillasse hautes performances offrant une large plage de fonctionnement (ratio 3 à 4×) qui permet de combiner de nombreux couples tension/courant à puissance constante.

Plus de détails

Note d'application : Solutions de puissance régénérative pour les tests de Start and Stop automobile

Téléchargement

Description

La série PWR-01 est une alimentation DC de paillasse hautes performances offrant une large plage de fonctionnement (ratio 3 à 4×) qui permet de combiner de nombreux couples tension/courant à puissance constante. La gamme couvre 16 modèles (40 V, 80 V, 240 V et 650 V) déclinés en 400 W, 800 W, 1200 W et 2000 W. Pensée pour la R&D et la production, elle intègre en standard LAN (LXI), USB, RS232C, des bornes de sortie en face avant (jusqu’à 10 A), un écran clair et des fonctions d’automatisation avancées.

Avantages :

  • Large-plage 3–4× : un même modèle couvre plusieurs scénarios de test grâce à la puissance constante.
  • Interfaces ouvertes : LXI/USB/RS232C de série, serveur web embarqué, commandes SCPI.
  • Intégration système : VMCB multi-voies, synchronisation par triggers, maître-esclave en parallèle.
  • Qualité de sortie : réglages fins, soft-start/soft-stop, priorité CC/CV pour éviter l’overshoot.
  • Simulation de source : résistance interne variable (batteries, PV, piles à combustible).
  • Productivité : séquenceur intégré, mémoires préréglées, raccourcis CONFIG.
  • Fiabilité : fonctionnement continu garanti jusqu’à +50 °C, protections complètes (OVP/OCP/UVL/OHP, watchdog, SENSE).

Caractéristiques principales :

  • Puissance nominale : 400 / 800 / 1200 / 2000 W selon modèle.
  • Types de tension : L 40 V | ML 80 V | MH 240 V | H 650 V.
  • Bornes avant (jusqu’à 10 A) + bornier arrière pour le courant total.
  • Fonctions : bleeder ON/OFF (hyper bleeder), retards ON/OFF (0,5–99,9 s), soft-start/stop, résistance interne variable (réglable en mode CV), séquence (1 programme / 64 pas / 0,1 s à 100 h).
  • Contrôles analogiques : consignes tension/courant via 0–5/10 V, sorties moniteur V/I, entrées/sorties triggers, statuts par collecteur ouvert.
  • Parallèle & série : parallèle “one-control” (jusqu’à 3 unités en 400/800 W, 2 unités en 1200/2000 W) ; série jusqu’à 2 unités (hors type H).
  • Précision & dynamique : réglages fins au millivolt/milliampère, réponse transitoire rapide, ripple faible (quelques mV rms sur L/ML).

Applications typiques :

  • Alimentation multi-profils pour cartes électroniques et modules embarqués (ECU, IoT, RF, analogique de précision).
  • Tests convertisseurs DC/DC, drivers LED, régulateurs et sous-ensembles automobiles/aéro.
  • Simulation de sources à résistance interne (batterie, PV, pile à combustible) et essais de charge dynamique.
  • Bancs de production : synchronisation multi-voies, mémoires préréglées, supervision distante.

Informations complémentaires :

La série propose des mémoires A/B/C pour rappeler instantanément des jeux de paramètres (V/I/OVP/OCP/UVL). Le séquenceur exécute des profils temporels avec rampes et pas temporisés ; la VMCB permet de piloter jusqu’à 31 unités comme une alimentation multi-canaux. Les entrées J1/J2 donnent accès aux consignes analogiques, triggers, statuts et moniteurs. Les fonctions priorité CC/CV, retards et soft-start/stop sécurisent l’alimentation de charges sensibles.

Spécifications et modèles disponibles :

ModèleTypeTensionCourantPuissance
PWR401L 40 V 0–40 V 0–40 A 400 W
PWR801L 40 V 0–40 V 0–80 A 800 W
PWR1201L 40 V 0–40 V 0–120 A 1200 W
PWR2001L 40 V 0–40 V 0–200 A 2000 W
PWR401ML 80 V 0–80 V 0–20 A 400 W
PWR801ML 80 V 0–80 V 0–40 A 800 W
PWR1201ML 80 V 0–80 V 0–60 A 1200 W
PWR2001ML 80 V 0–80 V 0–100 A 2000 W
PWR401MH 240 V 0–240 V 0–5 A 400 W
PWR801MH 240 V 0–240 V 0–10 A 800 W
PWR1201MH 240 V 0–240 V 0–15 A 1200 W
PWR2001MH 240 V 0–240 V 0–25 A 2000 W
PWR401H 650 V 0–650 V 0–1,85 A 400 W
PWR801H 650 V 0–650 V 0–3,70 A 800 W
PWR1201H 650 V 0–650 V 0–5,55 A 1200 W
PWR2001H 650 V 0–650 V 0–9,25 A 2000 W
