Les architectures RF modernes reposent sur des interconnexions coaxiales capables de maintenir la phase du signal malgré les contraintes mécaniques et thermiques.
En un coup d’œil
Interconnexions RF embarquées
Les câbles HUBER+SUHNER CT sont conçus pour les architectures RF hyperfréquences utilisées dans les systèmes aéronautiques et spatiaux.
Stabilité de phase
La technologie CT (Constant over Temperature) vise à maintenir la cohérence des signaux RF malgré les variations thermiques, grâce à l'utilisation d'un diélectrique breveté.
Intégration compacte
Les séries MINIBEND CTR et Multiflex CT permettent un câblage RF optimisé dans les environnements embarqués.
Radar et communications hyperfréquences
Ces interconnexions RF s’intègrent dans les architectures radar, antennes et liaisons embarquées.
Fiabilité en environnement sévère
Les solutions CT sont conçues pour fonctionner dans des environnements soumis à de fortes variations de température.
Cohérence des architectures RF
La stabilité de phase contribue directement à la performance des systèmes RF embarqués multi-voies.
Les plateformes aéronautiques et spatiales reposent sur des architectures RF hyperfréquences complexes. Radar embarqué, communications haute fréquence, télémétrie ou encore systèmes antennaires nécessitent des interconnexions capables de transmettre les signaux avec une grande stabilité en phase.
Dans ces environnements, les variations thermiques et les contraintes mécaniques peuvent influencer les performances RF. Une dérive de phase entre plusieurs voies RF peut perturber la cohérence d’un système radar, d'une communication ou d’un réseau d’antennes.
Les défis des architectures RF embarquées

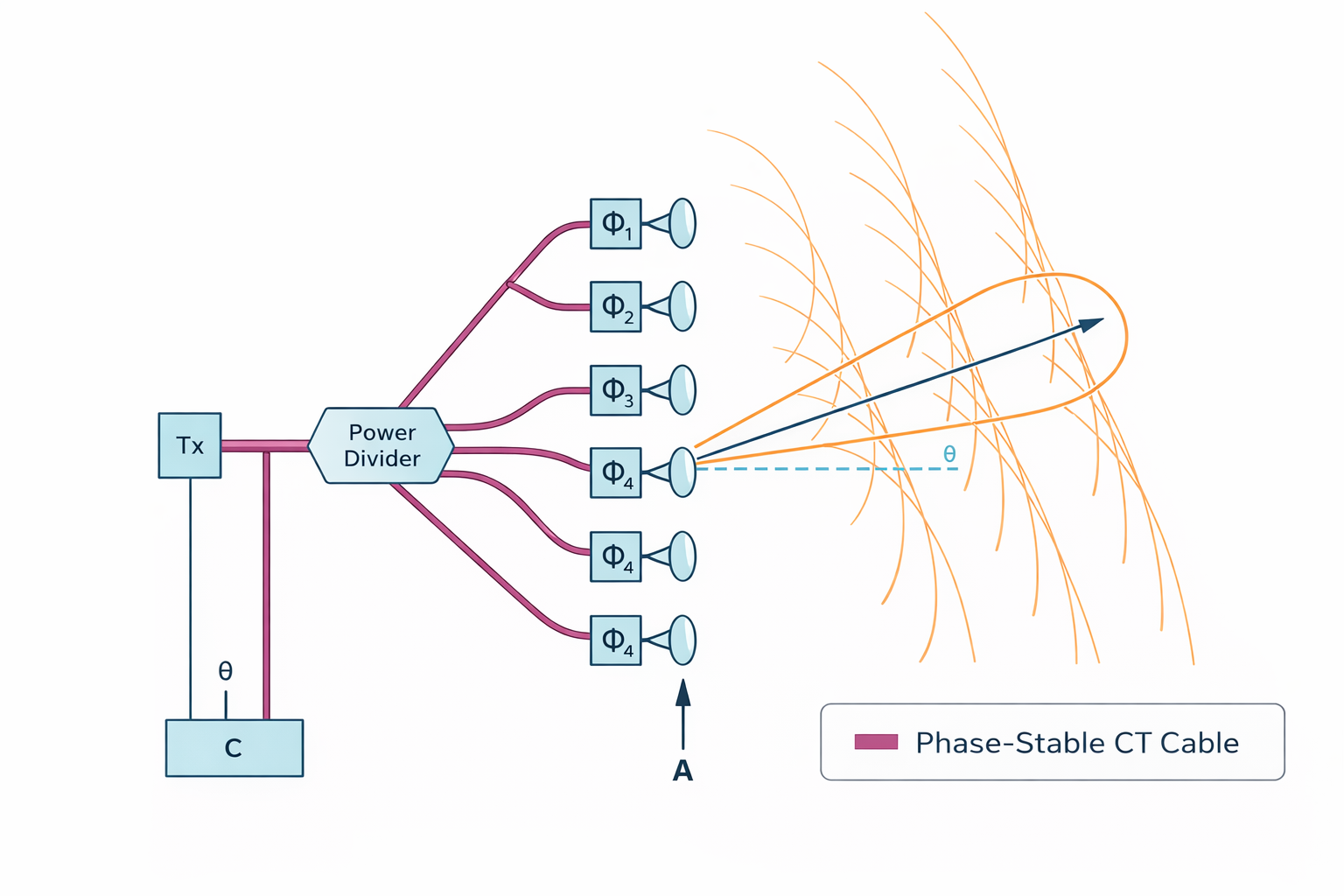

Exemple simplifié d’une distribution RF dans un radar à antenne active. Les interconnexions coaxiales doivent préserver la cohérence de phase entre les voies.
La famille de câbles coaxiaux CT (Constant over Temperature) développée par HUBER+SUHNER vise à limiter l’influence des variations de température sur la phase des signaux RF. L’objectif est de maintenir une longueur électrique stable afin de préserver la cohérence des signaux dans les architectures hyperfréquences embarquées.
Objectifs de la technologie CT
Applications embarquées
La famille de câbles coaxiaux CT vise à limiter l’influence des variations thermiques...

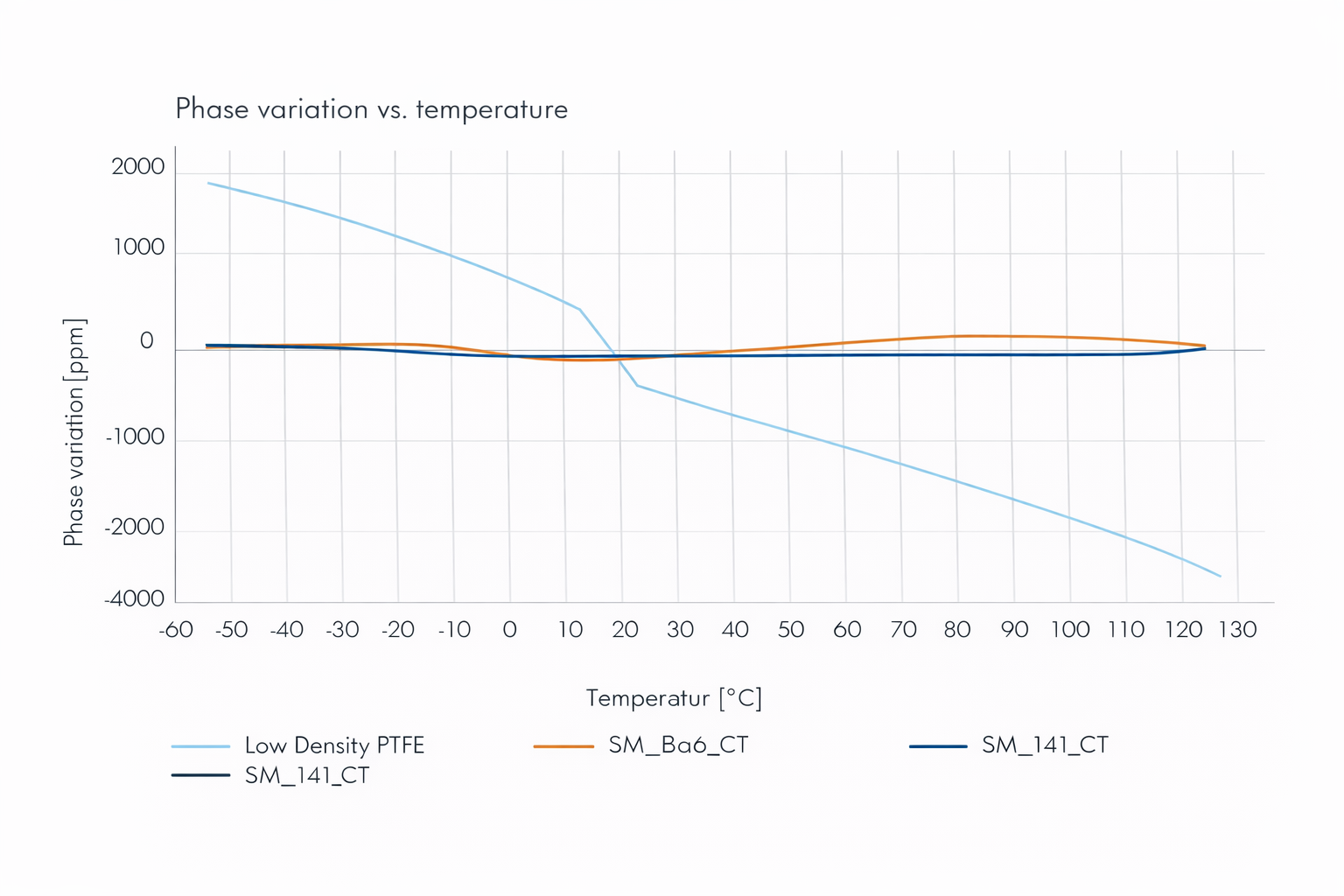

Comparaison de la variation de phase en fonction de la température pour différents types de câbles. Les câbles CT maintiennent une phase beaucoup plus stable que les câbles coaxiaux utilisant d'autres types de diélectriques.
La série MINIBEND CTR est conçue pour les environnements où l’espace d’intégration est limité. Ces cordons coaxiaux permettent un câblage RF très proche du connecteur, facilitant l’intégration dans des modules électroniques compacts.
Points clés
La famille Multiflex CT propose des cordons coaxiaux flexibles permettant de maintenir une stabilité de phase élevée tout en facilitant le routage dans les architectures RF embarquées.
Avantages
Dans les architectures RF embarquées utilisées en aéronautique et dans le spatial, la stabilité des interconnexions coaxiales contribue directement à la cohérence des signaux et aux performances globales du système. Les solutions CT de HUBER+SUHNER apportent une réponse adaptée aux environnements où la stabilité thermique, la fiabilité mécanique et la précision des signaux RF sont essentielles.
