Analyse du fonctionnement de la régulation primaire et secondaire et du rôle des systèmes de stockage LCC dans la stabilité du réseau.
En un coup d’œil
Baisse d’inertie réseau
Impact direct de l’intégration des énergies renouvelables sur la stabilité.
Problématique fréquence
Variations rapides et profondes de la fréquence du réseau électrique.
Régulation multi-niveaux
Inertie, régulation primaire et secondaire pour stabiliser le réseau.
Technologie LCC
Stockage à haute puissance, réponse rapide et longue durée de vie.
Architecture système
Assemblage modulaire du monomer jusqu’au système MW.
Applications
Support réseau, ENR, qualité d’énergie et stockage industriel.
L’évolution des réseaux électriques s’accompagne d’une transformation profonde liée à l’intégration croissante des énergies renouvelables. Cette mutation modifie l’équilibre du système, notamment en réduisant l’inertie naturelle apportée historiquement par les centrales thermiques.
Cette baisse d’inertie entraîne une sensibilité accrue du réseau aux perturbations, avec des variations de fréquence plus rapides et plus importantes, nécessitant des solutions de stabilisation adaptées.

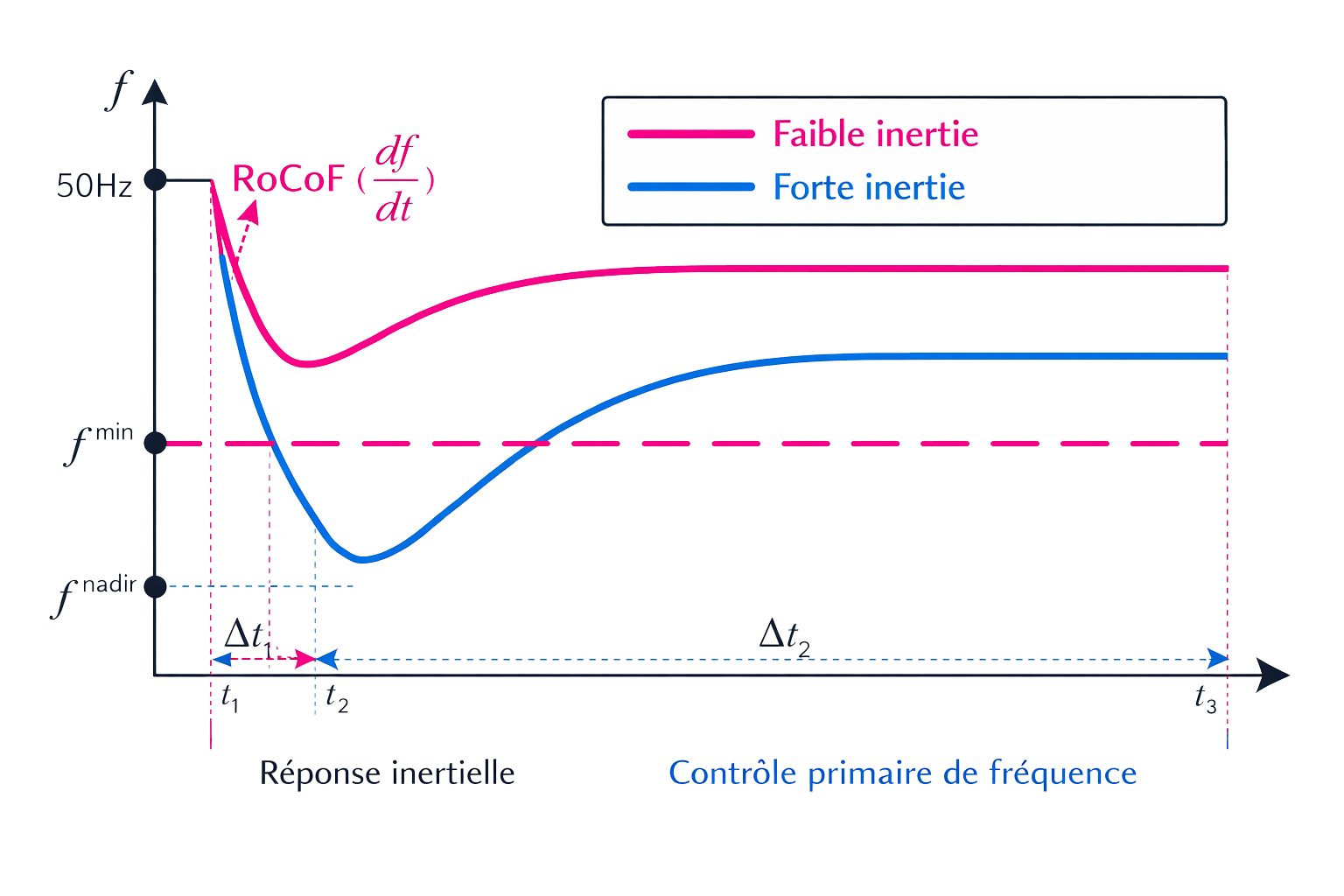

Impact de la baisse d’inertie sur la stabilité du réseau
La diminution de la part des moyens de production synchrones et l’augmentation des sources d’énergie intermittentes réduisent la capacité du réseau à absorber les variations. Cela se traduit par une chute de fréquence plus rapide (RoCoF) et des écarts plus importants.
Dans un système à faible inertie, la fréquence atteint plus rapidement des seuils critiques, augmentant les risques d’instabilité et de déclenchement de protections.
Prévision des niveaux d’inertie des réseaux européens à l’horizon 2030
L’évolution des systèmes électriques en Europe, marquée par l’augmentation de la part des énergies renouvelables, entraîne une diminution progressive de l’inertie globale des réseaux. Cette tendance est particulièrement critique pour les réseaux de plus petite taille ou faiblement interconnectés.
Les analyses basées sur la constante d’inertie moyenne (H) mettent en évidence une dégradation significative des niveaux d’inertie à l’horizon 2030. Certains réseaux synchrones, notamment en Europe, pourraient atteindre des niveaux qualifiés d’« extrêmement faibles », proches des limites d’exploitation du système.
Selon les critères d’évaluation, un niveau d’inertie supérieur à 4 secondes est considéré comme suffisant, tandis qu’un niveau inférieur à 2 secondes est jugé critique. Les projections montrent que plusieurs réseaux européens pourraient se situer dans cette zone critique à horizon 2030.
Cette évolution confirme la nécessité de mettre en place des solutions capables de compenser la perte d’inertie, notamment à travers des systèmes de stockage d’énergie capables de fournir une réponse rapide aux variations de fréquence.

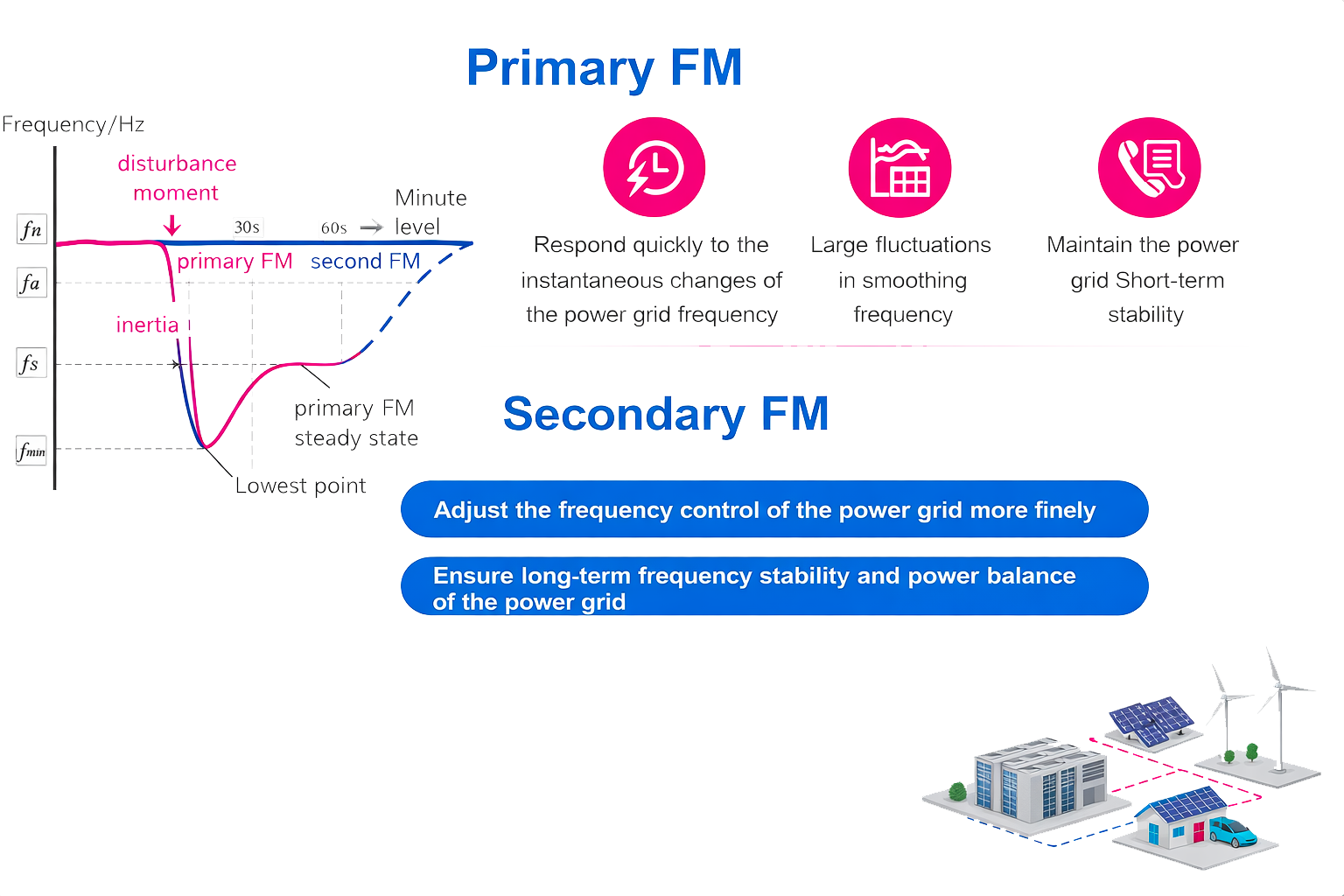

Régulation de fréquence : inertie, primaire et secondaire
La stabilité du réseau repose sur plusieurs niveaux de régulation. L’inertie agit en premier lieu pour limiter la chute initiale de fréquence, suivie par la régulation primaire qui stabilise rapidement le système, puis par la régulation secondaire qui ajuste l’équilibre sur une durée plus longue.
Dans ce contexte, la capacité à fournir une puissance instantanée devient un facteur déterminant pour maintenir la fréquence dans des plages acceptables.
Apport des supercapacitors LCC dans les systèmes énergétiques
Les systèmes de stockage basés sur des supercapacitors de type LCC apportent une réponse adaptée aux besoins de régulation rapide. Leur forte densité de puissance et leur capacité à charger et décharger rapidement permettent de compenser efficacement les variations du réseau.

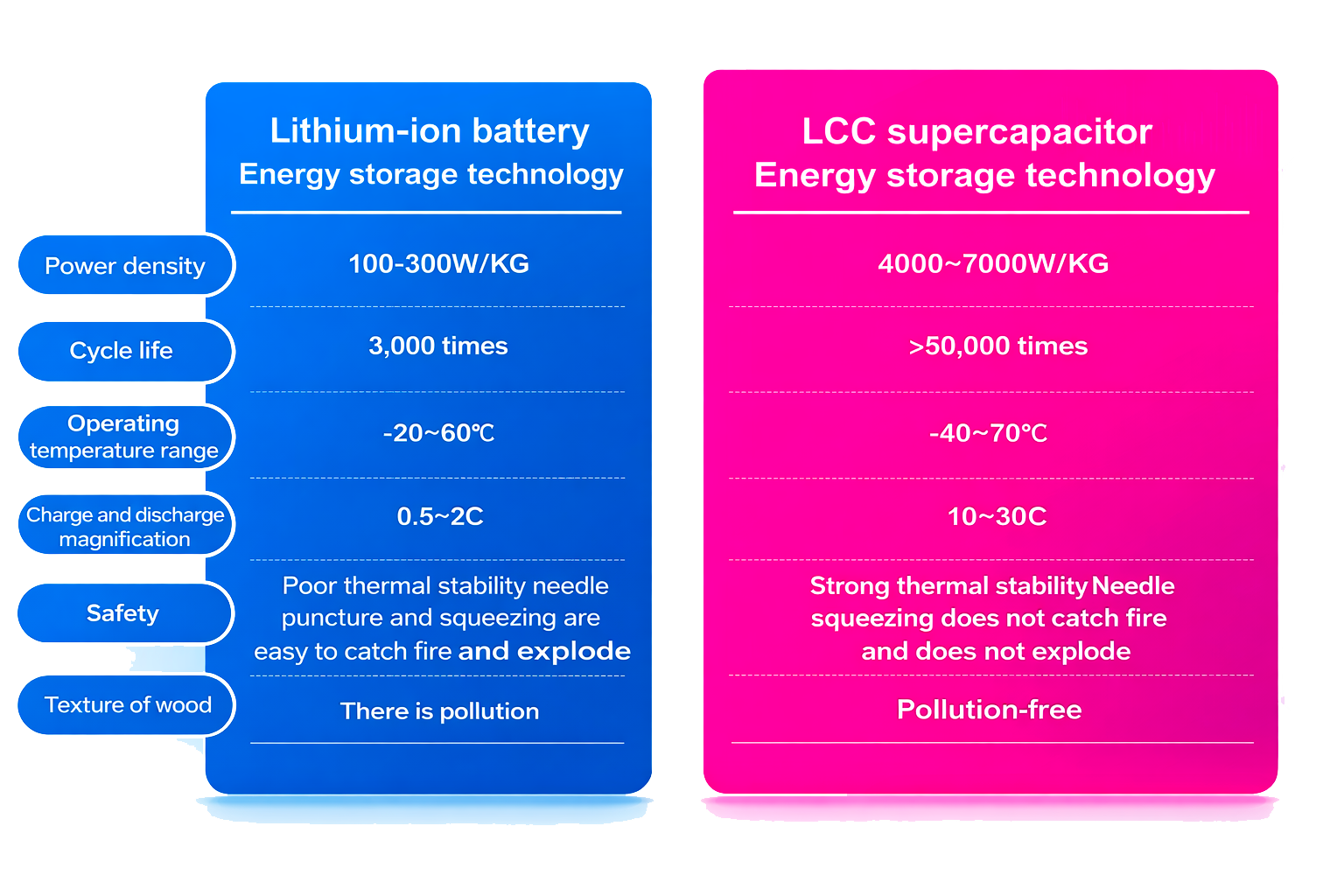

Comparés aux batteries lithium-ion, ces systèmes présentent une densité de puissance nettement plus élevée, un nombre de cycles supérieur à 50 000, une plage de température étendue et une meilleure stabilité thermique.

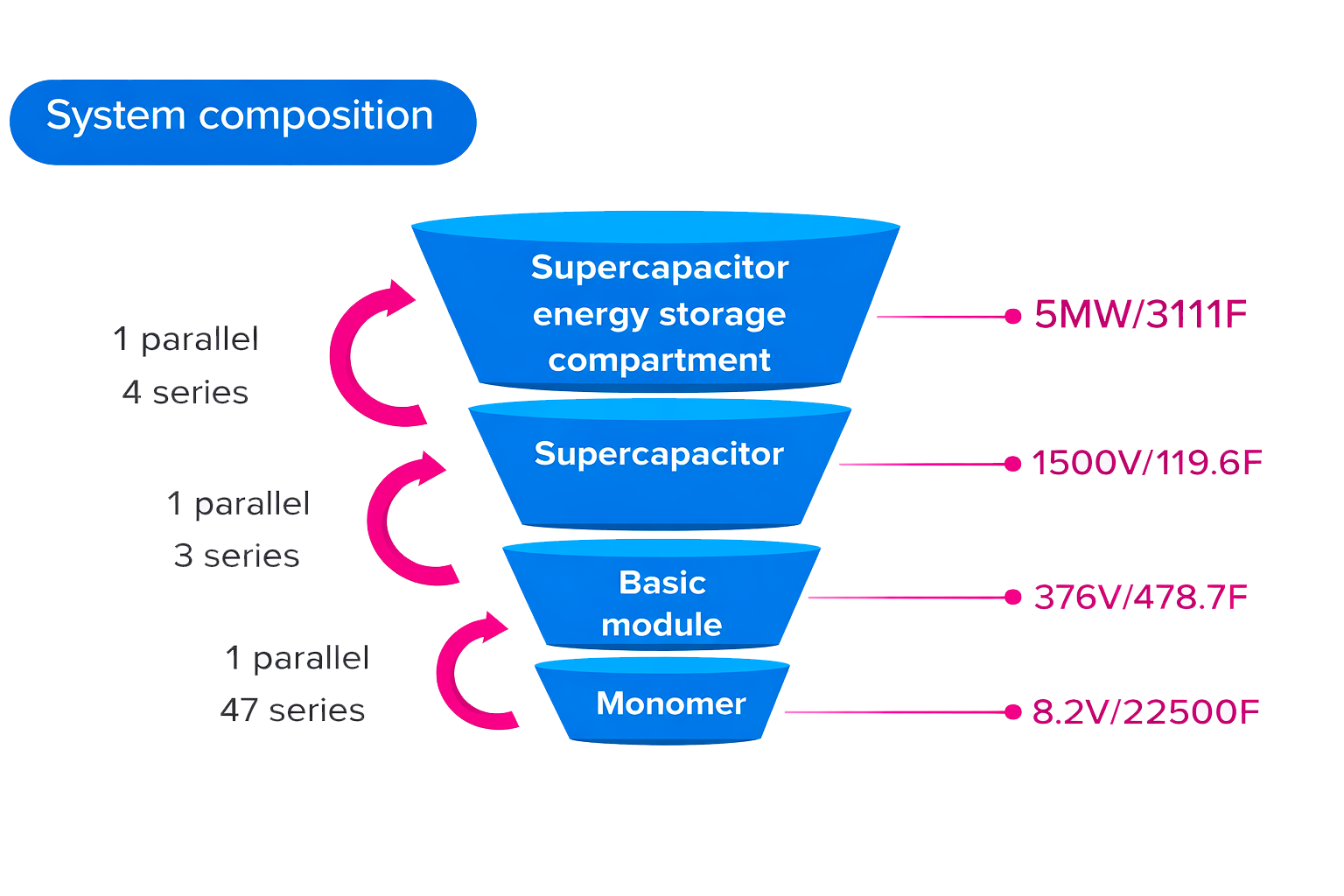

Architecture d’un système de stockage LCC
Les systèmes de stockage à supercapacitors sont construits selon une architecture modulaire permettant d’adapter la tension et la capacité aux besoins de l’application.
Cette architecture repose sur l’assemblage de cellules (monomers), de modules de base, puis de sous-systèmes, jusqu’à des systèmes complets pouvant atteindre plusieurs mégawatts, comme un système 5MW / 3111F.
Conclusion
Face aux enjeux liés à la transformation des réseaux électriques, les systèmes de stockage à supercapacitors LCC apportent une solution efficace pour améliorer la stabilité de fréquence. Leur capacité de réponse rapide et leur robustesse en font un élément clé des architectures énergétiques modernes.
