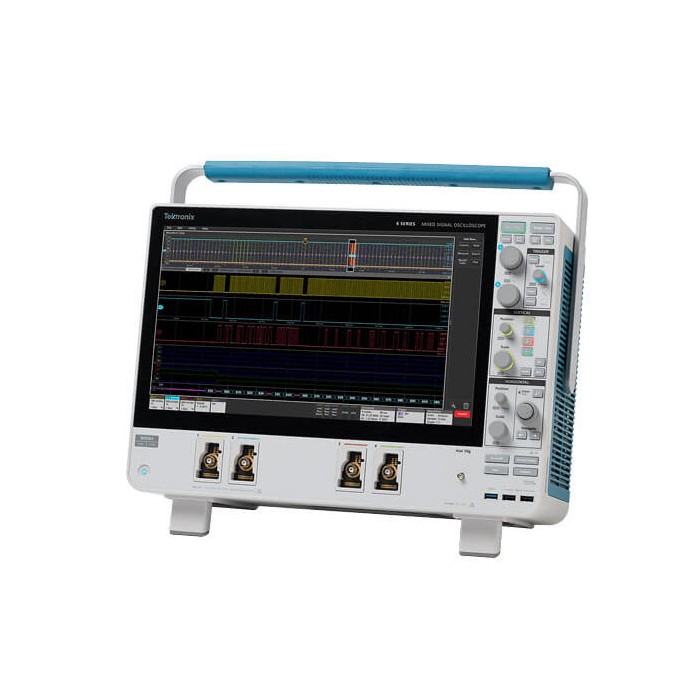

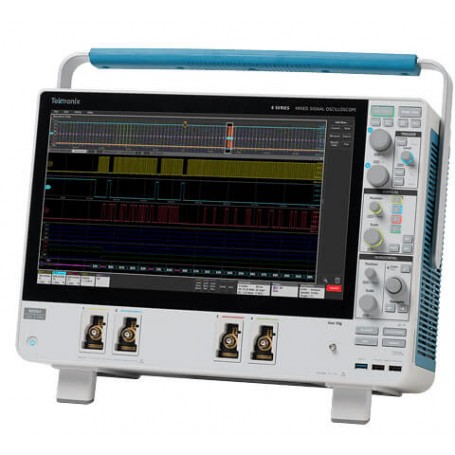

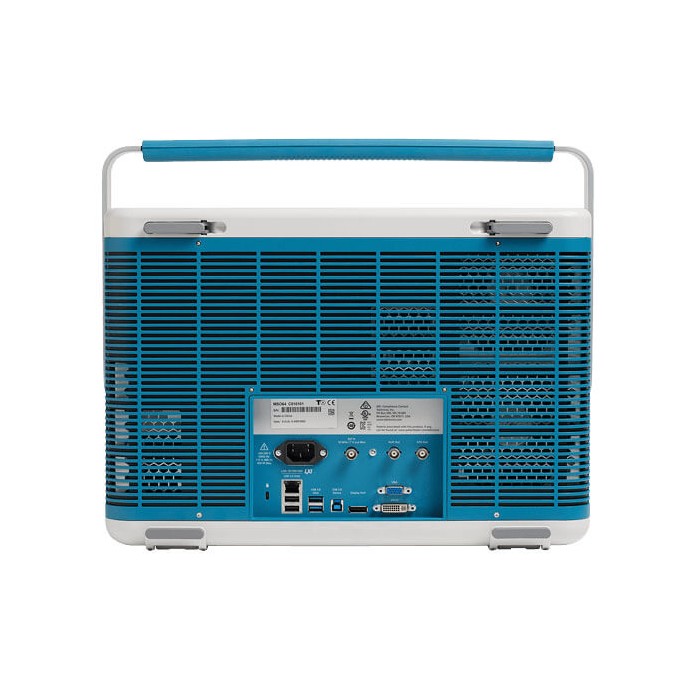

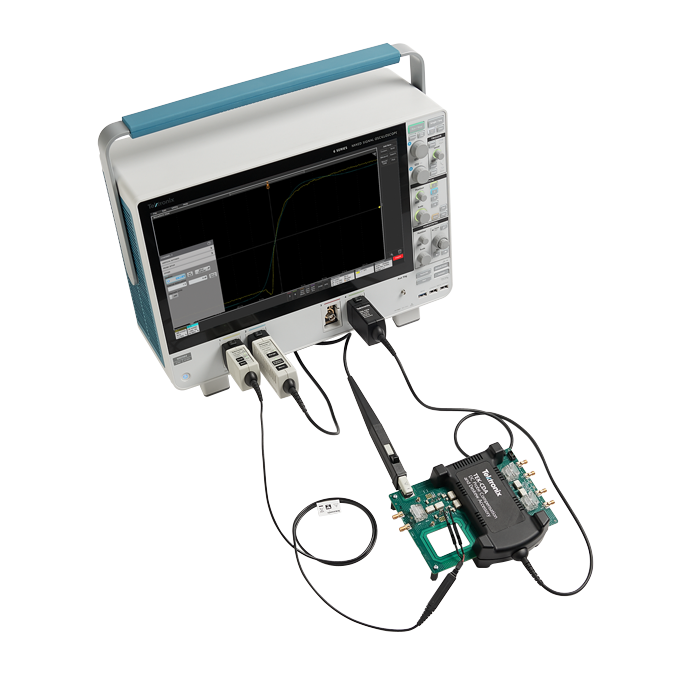

Oscilloscope mixte, 4 voies, de 1 à 8 GHz, 25 GS/s : MSO6 | TEKTRONIX

Le nouvel oscilloscope étend le seuil de performance des oscilloscopes de milieu de gamme à 8 GHz et offre une fréquence d'échantillonnage de 25 GS/s simultanément sur les 4 voies pour répondre aux besoins des concepteurs qui travaillent sur des systèmes embarqués plus rapides et plus complexes.

Plus de détails

Téléchargez GRATUITEMENT la note d'appli. sur le débogage EMI et les oscilloscopes MSO 4/5/6

Téléchargement

Description

Le nouvel oscilloscope étend le seuil de performance des oscilloscopes de milieu de gamme à 8 GHz et offre une fréquence d'échantillonnage de 25 GS/s simultanément sur les 4 voies pour répondre aux besoins des concepteurs qui travaillent sur des systèmes embarqués plus rapides et plus complexes.

Avec une fréquence d'échantillonnage de 25 GS/s sur toutes les voies, les concepteurs peuvent désormais visualiser de manière très précise jusqu'à quatre signaux haute vitesse en même temps.

Le nouveau MSO de Série 6 augmente également la fiabilité des mesures avec ses entrées à faible bruit, en particulier aux réglages de sensibilité les plus élevés, là où cela compte le plus.

Améliorez les performances ou ajoutez des fonctionnalités en fonction de l’évolution de vos besoins.

  • Étendez la bande passante jusqu'à 8 GHz.
  • Augmentez la longueur d’enregistrement jusqu’à 250 millions de points sur chaque voie.
  • Ajoutez des sondes logiques afin de bénéficier de 32 voies numériques.
  • Ajoutez le système d’exploitation Windows 10.
  • Ajoutez un générateur de fonctions arbitraires.
  • Ajoutez des fonctionnalités d’analyse avancées : décodage/déclenchement série, conformité automatisée, alimentation, gigue.

Caractéristiques Techniques

  • Voies d’entrée : 4 entrées FlexChannel.
    Chaque FlexChannel fournit 1 entrée de signal analogique ou 8 entrées logiques numériques avec la sonde TLP060.
  • Bande passante (1) : 1, 2,5, 4, 6, ou 8 GHz
  • Fréquence d’’échantillonnage : 25 Géch./s sur toutes les voies analogiques/numériques
  • Longueur d’enregistrement (1) : jusqu’à 250 millions de points sur toutes les voies analogiques/numériques
  • Générateur de signaux (1) : Arbitraire, sinusoïde, carré, impulsion, rampe, triangle, niveau DC, gaussienne, lorentz, montée/descente exponentielle, sinus(x)/x, bruit aléatoire, demi-sinus verse, cardiaque
  • Voltmètre numérique (2) : 4 digits
  • Compteur de fréquence de déclenchement (2) : 8 digits

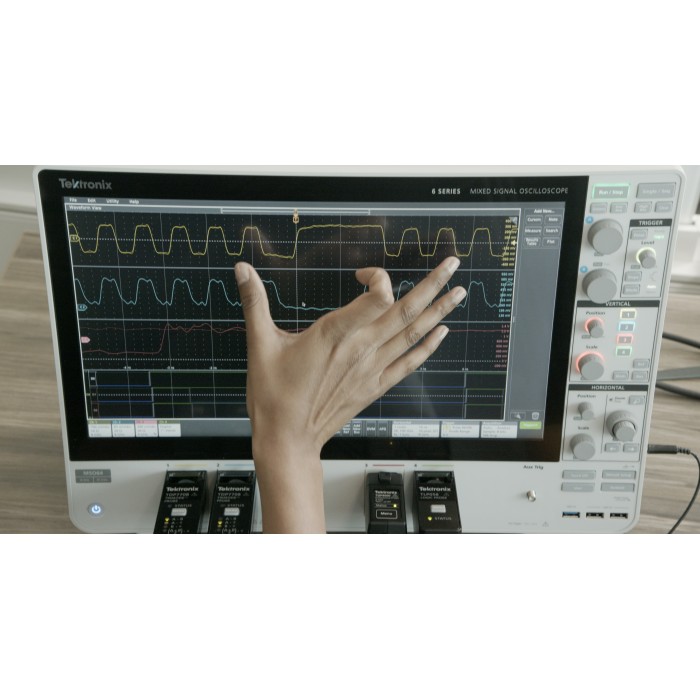

  • Écran 15,6 pouces (385 mm) : tactile (multipoint), couleur, TFT, haute résolution (1 920 x 1 080)

1 - En option et possibilité de mise à niveau
2 - Gratuit avec l’enregistrement du produit

Livré avec :

  • 4 sondes passives TPP1000 1 GHz à faible capacité
  • Sondes incluses garanties 1 an
  • Instrument garantie 3 ans
  • Souris, cordon d’alimentation et cache avant avec pochette pour accessoires
  • Version papier du manuel d’installation contenant les informations relatives à la sécurité et au fonctionnement de base
  • Aide en ligne complète intégrée
  • Certificat d’étalonnage

Fiche technique (peut contenir des options)

Nombre de voies 4 voies, Voies logiques
Bandes passantes 1000 MHz, 2500 MHz , 4000 MHz, 6000 MHz, 8000 MHz
Décodages & analyses ARINC 429, CAN, CAN FD, FlexRay, I2C, I2S, LIN, MIL-STD 1553, RS 232, RS 485, RS 422, SENT, SPI, USB 2.0, UART, Ethernet, Ethernet Auto, NRZ
Diagonales de l'écran 14 à 16'', Tactile
Divers 12 bits, Haute Résolution
Echantillonnages > 19 Géch/s
Interface USB, Display Port, Ethernet
Mémoires > 100 M points , Ségmentation

Packs Bundle proposés avec l'oscilloscope MSO6 !
Pack de démarrage
  • Déclenchement série, décodage, recherche et analyse de table d'événements sur les bus I2C, SPI, RS-232/422/485/UART
  • Générateur arbitraire intégré avec 13 types de signaux prédéfinis ainsi que des signaux arbitraires jusqu'à 50 MHz

Pack Pro

  • Comprend un pack de démarrage
  • Ajoute une longueur d'enregistrement de 250 M/ch
  • Choisissez l'un des packs suivants

Déclenchement série / Décodage

  • CAN, LIN, Flexray
  • USB2.0
  • eUSB
  • Ethernet
  • I3C
  • NRZ
  • SPMI
  • MDIO
  • SVID
  • 8b/10b
  • Audio

Puissance

  • Analyse de puissance avancée
  • Analyse de la gestion numérique de l'alimentation
  • Analyse des onduleurs et des moteurs
  • T/D série : SPMI / SVID

Automobile

  •  Analyse de gigue
  • Analyse PAM3
  • Séparation des signaux
  • Conformité 10BaseT1 et 10 BaseT1S
  • Analyse des onduleurs et des moteurs
  • T/D série :
    • CAN
    • CAN FD
    • LIN
    • FlexRay
    • SENT
    • PSI5
    • I3C

Mil/GoV

  • Test de mask/limit
  • Analyse gigue
  • T/D série :
    • Mil-Std-1553
    • ARINC429
    • Spacewire
    • NRZ

Conformité

  • Ethernet de base 10/100/1000
  • Ethernet 2,5G/5G/10G base T
  • Industriel Ethernet
  • USB2.0
  • DDR3
  • MIPI DPHY

Intégrité du signal

  • Analyse de gigue
  • Analyse PAM3
  • Débogage LVDS
  • Débogage DDR3
  • Test de mask/limit
Pack Ultime
  • Comprend le pack de démarrage et tous les packs Pro
  • PLUS : longueur d'enregistrement de 1 G:ch, formes d'onde Spectrum View RF en fonction du temps, bande passante de capture Extended Spectrum View, déclenchement vidéo
