Testeur portable de réseaux NBASE-T, 10G et Wi-Fi 5/6/6E : EtherScope nXG | NETALLY

Analyseur de réseau portable multi-technologies et tout-en-un qui permet aux ingénieurs et aux techniciens de faire plus rapidement du déploiement et de la maintenance de réseaux Wi-Fi et Ethernet.

Plus de détails

Téléchargement

Description

Le testeur de réseaux portable EtherScope® nXG est un analyseur réseau portable multi-technologies tout-en-un qui permet aux ingénieurs et techniciens d'en faire plus et plus vite, du déploiement à la maintenance et à la documentation de leurs réseaux d'accès Wi-Fi et Ethernet en constante évolution. Avec son fonctionnement simple, mais une visibilité approfondie, et la possibilité d'accéder et de contrôler à distance l'EtherScope nXG, les ingénieurs peuvent maintenant permettre et exploiter pleinement les "mains locales" des techniciens de terrain pour accélérer la résolution des problèmes.

L'EtherScope nXG possède deux jeux d'interfaces réseau Wi-Fi natives : un adaptateur 2x2 pour scanner et tester les réseaux Wi-Fi, et un adaptateur 1x1 pour la connexion et le contrôle à distance. L'interface de test prend en charge la norme 802.11a/b/g/n/ac/ax et peut afficher l'analyse de l'utilisation et du statut des canaux Wi-Fi, des SSID, des BSSID, des points d'accès, des appareils clients et des interférents.

  • L'EtherScope nXG offre un support complet de 6.0 GHz.*

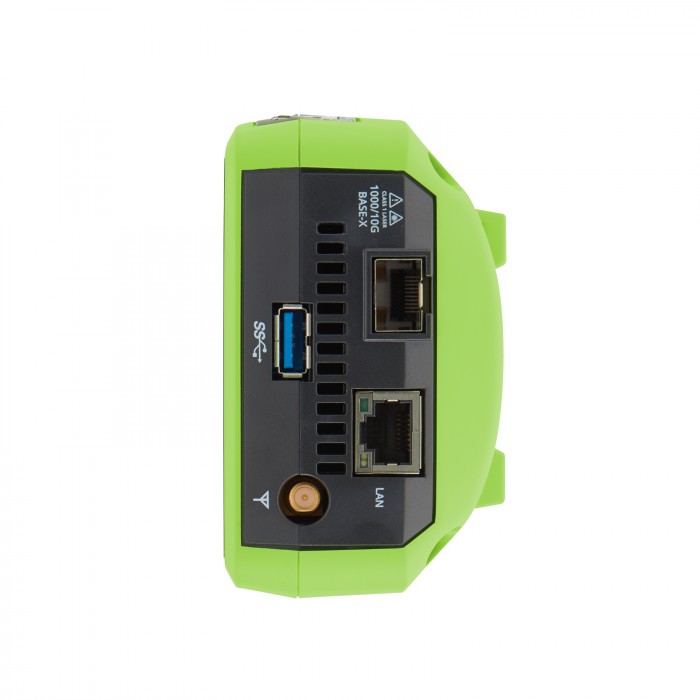

L'EtherScope nXG possède deux ports Ethernet :

  • Le port principal de test RJ-45 prend en charge les réseaux Multi-Gig de 10/100/1000Mbps à 2.5/5/10G pour vérifier la vitesse de liaison SNR, et le duplex annoncé et connecté. Il peut demander et vérifier l'alimentation PoE sous charge à partir de PSE jusqu'à 90W. Il peut également s'interfacer avec des réseaux en fibre optique via des SFP+ monomode/multimode pour tester l'Ethernet en fibre optique 1/10Gbps.

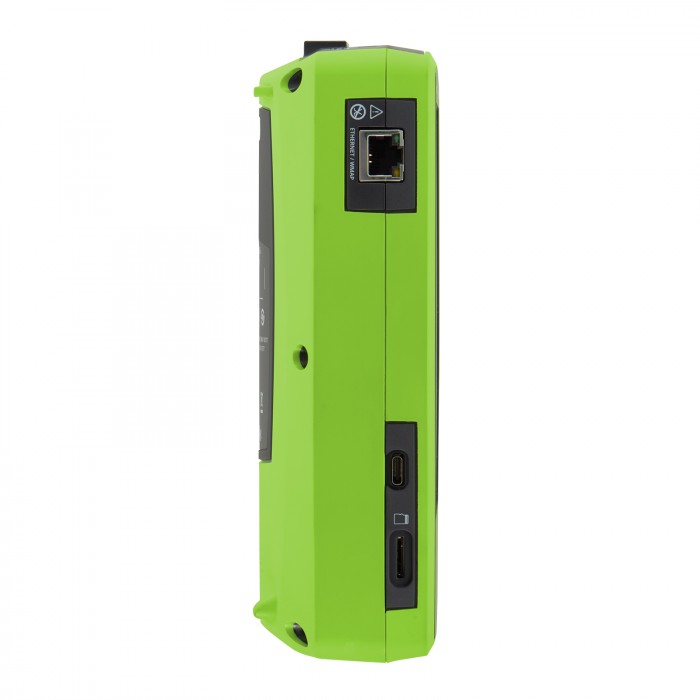

  • Le deuxième port de gestion RJ-45 se connecte à l'Ethernet 10/100/1000Mbps pour le contrôle à distance, et permet d'effectuer un balayage et des tests du réseau si nécessaire. C'est également le port pour le test des câbles.

L'EtherScope nXG est doté d'une radio Bluetooth v5/BLE intégrée pour la connectivité et la réalisation d'enquêtes sur site BT/BLE ; des interfaces USB assurent la connectivité des accessoires et autres dispositifs.

L'EtherScope nXG est doté de profils AutoTest prêts à l'emploi avec des seuils de réussite/échec conformes aux meilleures pratiques pour une évaluation rapide des configurations et services réseau des réseaux Wi-Fi et filaires.

  • Réseau Ethernet : caractéristiques PoE des ports de commutation, détection du trafic VLAN Tagged, authentification 802.1x, vitesse de liaison annoncée vs négociée, disponibilité et accessibilité DHCP/DNS/Gateway.
  • Qualité de l'air : évalue le nombre de points d'accès, les interférences dans le même canal et dans les canaux adjacents, et l'utilisation des canaux.
  • Réseau Wi-Fi : prend en charge divers schémas d'authentification et de sécurité (y compris WPA3) pour se connecter aux SSID/BSSID pour la couverture par signal/bruit, et la disponibilité et l'accessibilité DHCP/DNS/Gateway.

Plusieurs profils peuvent être créés pour des réseaux complexes avec plusieurs VLAN pris en charge par port de commutateur, et des réseaux Wi-Fi avec plusieurs SSID, chacun avec son propre ensemble de cibles IP. Ceux-ci peuvent ensuite être organisés en groupes de profils qui exécutent chaque test par rapport à chaque profil en séquence. Le résultat est que plusieurs VLAN et SSID peuvent être vérifiés et documentés en une seule fois. Comme les profils prédéfinis peuvent être exécutés individuellement, le groupe de profils sert de ressource aux techniciens pour vérifier chaque VLAN ou SSID spécifique pendant le dépannage. Grâce aux groupes de profils, les ingénieurs peuvent transférer leurs connaissances en matière de configuration et de test de réseau aux techniciens, ce qui permet d'économiser du temps et des efforts de formation.

Caractéristiques :

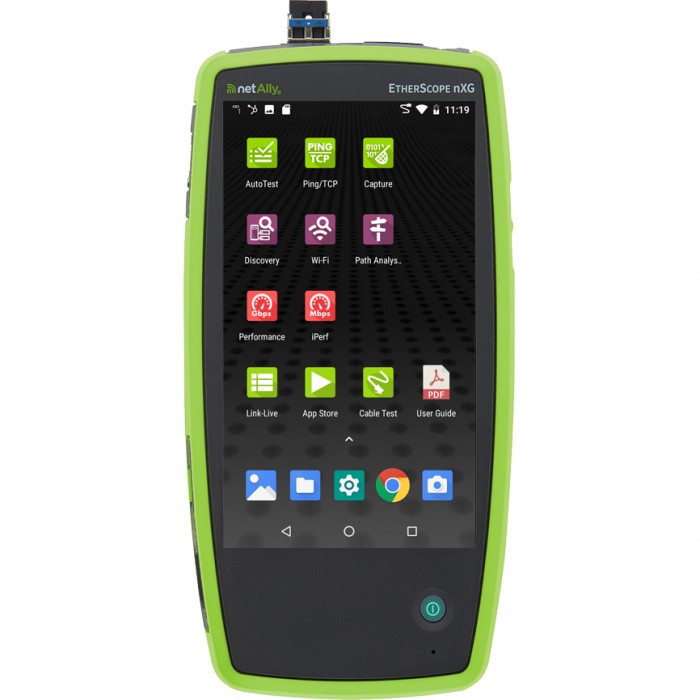

  • Testez, vérifiez et dépannez les mises à niveau technologiques, les réseaux NBASE-T, 10G et Wi-Fi à l'aide d'applications de dépannage avancées basées sur Android™ et d'un matériel de test spécialement conçu.
  • Vérifiez les performances des liaisons Ethernet jusqu'à 10G pour les serveurs critiques, les liaisons montantes et les appareils finaux clés, et validez les performances des réseaux Wi-Fi.
  • Prend en charge l'analyse complète du spectre 2,4GHz et 5,0GHz avec l'adaptateur optionnel de l'analyseur de spectre portable NXT.
  • Permet aux techniciens qui n'ont pas accès aux systèmes de gestion de réseau ou à d'autres outils de niveau ingénieur d'évaluer et de documenter des déploiements de réseau complexes avec plusieurs VLAN et SSID Wi-Fi.
  • Permet aux ingénieurs distants de dépanner et de collaborer avec les techniciens sur site pour résoudre les problèmes difficiles sur des sites distants, ce qui permet de gagner du temps et de réduire les frais de déplacement.
  • Consolidez, analysez et gérez en toute transparence les données de test sur le terrain, et intégrez-les aux systèmes de gestion de réseau via le service cloud Link-LiveTM.
  • Découvrez automatiquement et cartographiez instantanément vos réseaux câblés et Wi-Fi à l'aide du service cloud Link-Live ; accélérez le dépannage et maintenez la documentation du réseau à jour.Exportations vers Visio.


Application de qualification pour Etherscope et Linkrunner 10G : Lanbert

Votre installation de câbles en cuivre et en fibre optique constitue la base de votre réseau. Mais savez-vous si sa qualité est suffisante pour fournir la bande passante requise ? Avec la croissance insatiable de la bande passante, l'augmentation des vitesses des points d'accès Wi-Fi (avec des backhauls Multi-Gig 2,5/5Gbps), les mises à niveau de 1Gbps à 10Gbps et le déploiement de nouvelles liaisons en fibre optique, les professionnels du réseau doivent avoir la certitude que leur réseau transportera ces données sans erreur à la vitesse maximale possible. Les temps d'arrêt ou les pertes et erreurs intermittentes ne sont tout simplement pas envisageables.

La qualité des composants et de l'installation est cruciale, mais les testeurs de certification de câble typiques peuvent être des outils très coûteux et à usage unique, ce qui les rend prohibitifs pour de nombreux installateurs et utilisateurs finaux. La nouvelle application de qualification des médias LANBERT pour les instruments professionnels multifonctions de NetAlly offre une méthode simple et rapide pour évaluer la qualité de la transmission et la bande passante disponible.

Disponible gratuitement à partir du 12 mai 2021 pour l'EtherScope nXG et le LinkRunner 10G, LANBERT génère et mesure la transmission de trames Ethernet à débit linéaire sur votre infrastructure de câblage réseau, qualifiant sa capacité à supporter 1G/10G sur fibre et 100M/1G/2.5G/5G/10G sur les liaisons cuivre.

Caractéristiques principales :

  • Optimisez l'utilisation de votre installation de câblage existante.
  • Qualifiez la bande passante des câbles en cuivre pour 2,5 / 5 / 10Gbps
  • Validez le câblage et les composants en fibre optique 1 Gbps/10 Gbps
  • Identifiez le débit maximal sans erreur

L'exécution du test LANBERT en utilisant l'EtherScope® nXG et/ou le LinkRunner™ 10G comme points d'extrémité sur une longue durée (jusqu'à 24 heures) sert de "test d'imprégnation" pour identifier la présence de problèmes intermittents et d'événements de bruit qui peuvent corrompre le trafic réseau. Grâce à des graphiques de tendances faciles à lire et à la possibilité de descendre à une seconde, LANBERT vous aide à identifier exactement le moment où les erreurs se produisent.

Test d'imprégnation de 24 heures avec une granularité de 1 seconde

La mauvaise qualité des composants et/ou de l'installation peut entraîner des liaisons sensibles au bruit, qu'il soit induit par les faisceaux de câbles ou par des événements extérieurs tels que les décharges électrostatiques (ESD), la diaphonie ou les impulsions électromagnétiques (EMF) causées par des moteurs ou d'autres machines.

Des connexions incorrectes peuvent provoquer des problèmes de conductivité intermittente, en particulier en cas de mouvement ou de vibration. Cela peut non seulement provoquer des erreurs de bits et des pertes de trames, mais aussi empêcher certaines technologies (Multi-Gig) de se connecter à la vitesse prévue, ce qui entraîne un passage au débit inférieur suivant.

Mais attention aux autres testeurs offrant des capacités similaires ! Le test standard des liaisons d'accès Ethernet de couche 2 uniquement ne permet pas de valider les commutateurs et routeurs d'entreprise de couche 3. Parce qu'elle ne teste pas la couche IP (Internet Protocol), cette méthodologie ne peut pas passer à travers les dispositifs de la couche 3. Heureusement, les outils multifonctions de NetAlly comprennent également l'application de test des performances du réseau en couche 3, qui peut transmettre et tester l'ensemble de votre infrastructure réseau de bout en bout - et pas seulement un lien d'accès et un commutateur. Elle comprend également jusqu'à 4 flux avec des contrôles individuels de QoS et VLAN L2 et L3, des capacités essentielles pour comprendre réellement la capacité et la qualité de la transmission des paquets.
