Centrale d'acquisition de données, 6 à 72 voies analogiques : DAS1700 | SEFRAM

Regroupant polyvalence et performance, l'intégration modulable des types de cartes d'acquisitions et sa vitesse d'échantillonnage allant jusqu'à 1Mech/s, permettent de vous accompagner dans toutes vos applications de mesure, du phénomène transitoire à la surveillance longue durée. (Tension,...

Plus de détails

Téléchargement

Description

Le Système d'Acquisition de Données DAS1700 a été conçu pour répondre à toutes les applications de tests en production et en recherche. Regroupant polyvalence et performance, l'intégration modulable des types de cartes d'acquisitions et sa vitesse d'échantillonnage allant jusqu'à 1Mech/s, permettent de vous accompagner dans toutes vos applications de mesure, du phénomène transitoire à la surveillance longue durée. (Tension, courant, résistance, température, puissance, pression etc..). Avec un système modulable de 6 à 72 voies et à un disque dur de 500 Go, vous pourrez enregistrer tous vos paramètres électriques et physiques.

Caractéristiques communes :

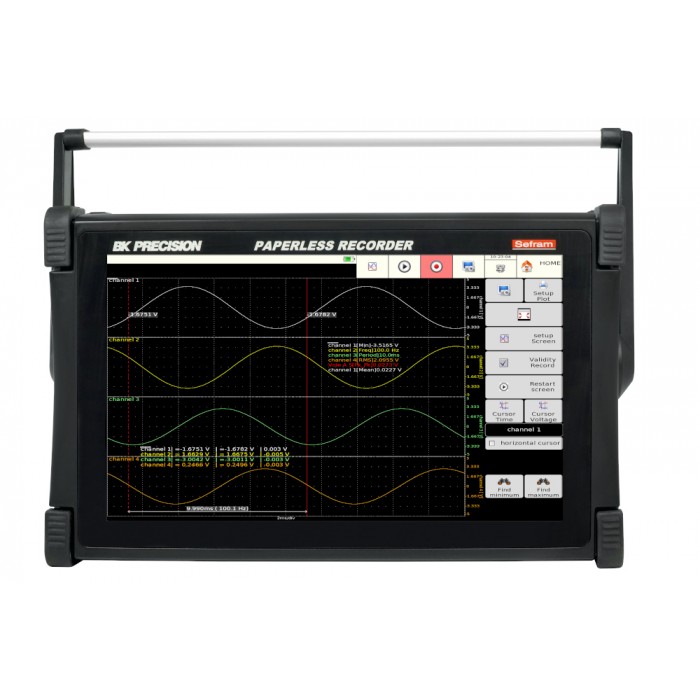

  • Écran tactile capacitif couleur TFT (15"6)
  • 6 à 72 voies analogiques
  • Jusqu'à 6 cartes de mesure
  • 16 voies logiques
  • Mémoire : 128 Mmots, segmentable
  • Disque Dur interne : 500 Go
  • Fonction analyse d'énergie (50Hz, 400Hz et 1kHz)
  • Interfaces : 4 x USB, Ethernet, VGA
  • Nombreuses fonctions de mesure et de déclenchement
  • Pilotage à distance
  • Logiciel de visualisation de données SEFRAM Viewer
  • Logiciel d'analyse de données FlexPro View OEM
  • Sécurité: 600V CAT III (suivant cartes)

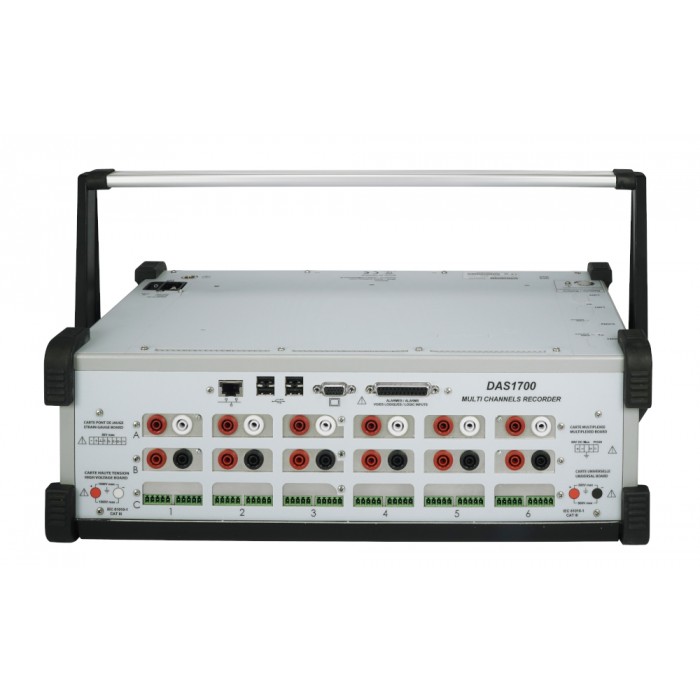

  • Carte universelle 6 voies isolées :
    • 6 Entrées universelles isolées
    • 14 bits, 1 Mech/s, Bande: 100kHz
    • Tension DC, RMS AC+DC (+-500V)
    • Fréquence Thermocouples
  • Carte haute tension 6 voies isolées :
    • 6 voies isolées
    • 14 bits, 1 Mech/s, Bande: 26kHz
    • Tension DC, RMS AC+DC (+-1000V)
    • Fréquence
  • Carte pont de jauge 6 voies isolées différentielles
    • Mesure sur ponts (4 et 6 fils) et demi-ponts
    • Tension jusqu'à 50V, thermocouples
    • 16 bits, 100kHz, bande 18kHz

Options :

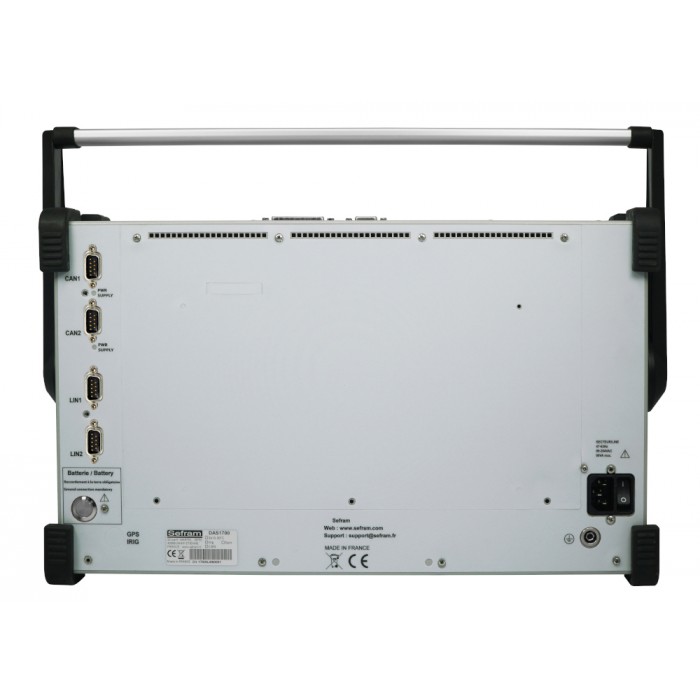

  • Bus CAN et LIN (2 ports CAN et 2 entrées LIN) - option usine
  • Carte IRIG - option usine
  • Sans ventilateur - option usine
  • Interface WiFi
  • Alimentation batterie - option usine
  • Châssis d'extension 3 cartes de mesure - option usine
  • Extension de mémoire sur disque 2 To
  • Entrées haute impédance
  • Analyse des capteurs SENT et mesure PWM

A compter du 1/02/2017, avec l’achat de votre système d'acquisition de données SEFRAM, vous recevrez une clef d’activation de votre logiciel FlexPro View OEM et bénéficierez de toutes les fonctionnalités de cette version

Notre gamme complète de systèmes d’acquisition de données vous permet de visualiser et d’enregistrer tous types de mesures: tension, intensité, température, grandeurs physiques et environnementales.

Nos solutions portables et de tables répondront à tous vos besoins industriels et techniques. Les données peuvent être directement enregistrées en format numérique ou sur du papier thermique déroulant. On peut bien évidemment traiter ces données via un logiciel gratuit (Sefram Viewer) en format Excel, Txt ou Csv. En utilisation le mode « Espion » : des déclencheurs sont activés afin de surveiller des changements électriques et peuvent être réarmés. Ou bien en mode continu : la capacité de stockage sur disque dur ou mémoire étant tellement profonde que l’on peut stocker des données sur des temps très longs ! Nos systèmes d’acquisition permettent de surveiller les réseaux électriques (jusqu’à 4 réseaux simultanément) avec des fréquences réseau allant de 40Hz à 1KHz.

Toutes nos solutions sont communicantes via un réseau ETHERNET, port USB, Wifi, on peut aussi piloter à distance nos solutions (VNC ou Sefram Pilot : gratuit).

Une gamme d’accessoires dédiés vient compléter notre offre acquisition de données SEFRAM.

Fiche technique (peut contenir des options)

Nombre de voies6 à 72 voies
CaractéristiquesTable
FonctionsAnalyse d'énergie
Fréquence d'échantillonnage1 Mech./sec
Ecran graphiqueOui
