Description

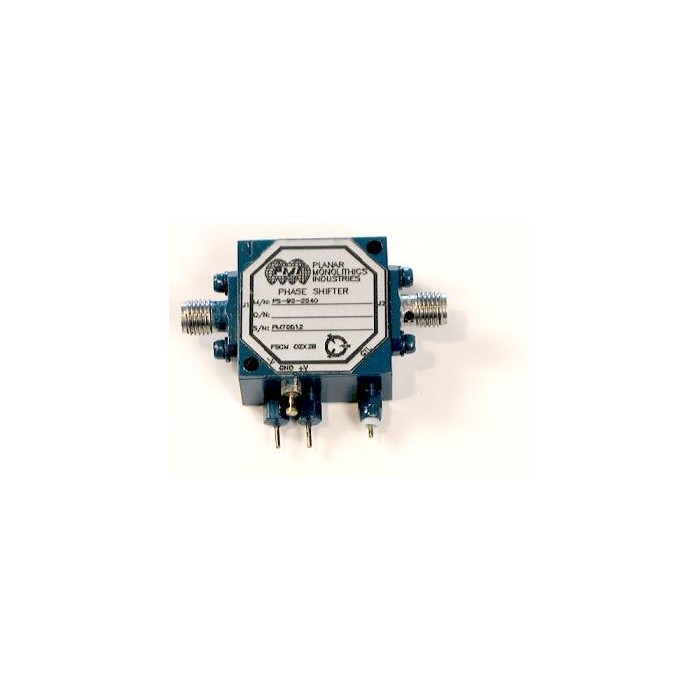

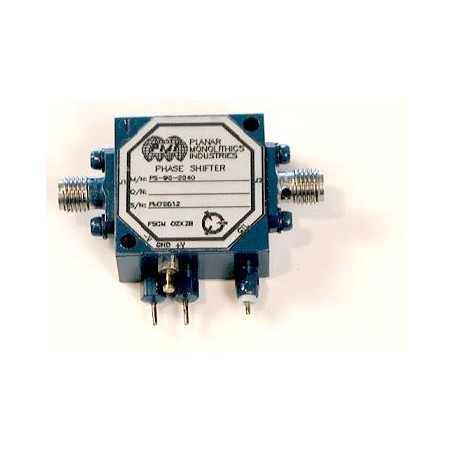

La gamme de modulateurs biphasés de PMI comprend une sélection complète de différents modèles qui couvrent de larges bandes de fréquences d'octave allant de 0,5 à 40 GHz.
Les modulateurs biphasés prennent un flux de bits numériques de niveau TTL qui est codé sur la porteuse RF en utilisant la modulation par déplacement de phase (2PSK), où les 2 phases sont séparées de 180º. Ces performances sont désirables dans les systèmes de communications, la radio micro-ondes, le radar, les tests et mesures à haut débit de données, la transmission de données en série, l'infrastructure de station de base, et d'autres applications industrielles et militaires.
La ligne de modulateurs biphasés de 0° à 180° de PMI offre des caractéristiques impressionnantes qui incluent le contrôle de commande TTL, une faible perte d'insertion de 2.5 dB typ, une vitesse de commutation rapide de 40 nsec typ, un faible ROS de 1.8:1 typ, et une puissance d'entrée RF maximale de 0.5 watts. Tous les modèles nécessitent des tensions de polarisation doubles et les ports RF d'entrée et de sortie sont bidirectionnels. Ces modulateurs biphasés fonctionnent sur une large plage de température allant de -40°C à +85°C.
Les boîtiers compacts et robustes utilisent des broches à souder pour le TTL, la polarisation CC et la masse, et des connecteurs SMA ou femelles 2,92 mm remplaçables. Toutes les conceptions sont très fiables et répondent aux conditions de test environnemental MIL-STD-202 pour l'humidité, les chocs, les vibrations, l'altitude et le cycle de température.
| Part Number |
Status |
Frequency Min |
Frequency Max |
Phase States |
Insertion Loss |
VSWR |
Control Type |
| BPM-26D7-26D9-180- 292FF |
Preliminary |
26.7 GHz |
26.9 GHz |
0° / 180° |
5 dB Typ |
2.0:1 GOAL |
TTL |
| 3.0:1 MAX |
| BPM-0R52-180-SFF |
Preliminary |
500 MHz |
2.0 GHz |
0 DEGREES/ 180 DEGREES +/- 10° Max |
2.5 dB Typ, 3.0dB Max |
2.0:1 Max / 1.5:1 Goal |
TTL |
| PS-90-6012E |
Active |
4.5 GHz |
16.5 GHz |
0° / 180° |
4.0 dB TYPICAL |
2.5:1 MAXIMUM |
TTL |
| PS-901 |
Active |
6.0 GHz |
12.0 GHz |
+90°/-90° or +0°/-180° |
2.5 dB Typ. |
2.0:1 Typical (2.5:1 Maximum) |
TTL |
| PS-90-6012-PH5- HS50NS-15V |
Active |
6.0 GHz |
12.0 GHz |
0° / 180º |
2.5 dB typ., 3.0 dB max. |
2.5:1 Max |
TTL |
| BPM-2640-180-292FF |
Active |
26.0 GHz |
40.0 GHz |
0° / 180º |
8 dB Typ |
2.0:1 goal, 3.0:1 Max |
TTL |
| BPM-1826-180-292FF |
Active |
18.0 GHz |
26.0 GHz |
0° / 180º |
6 dB Typ |
2.0:1 goal, 3.0:1 Max |
TTL |
| BPM-1840-180-292FF |
Active |
18.0 GHz |
40.0 GHz |
0° / 180º |
8 dB Typ |
2.0:1 goal, 3.0:1 Max |
TTL |
| BPM-2G18G-180-SFF- |
Active |
2.0 GHz |
18.0 GHz |
0° / 180º |
5.5 dB Max |
1.50:1 Max |
TTL |
| MB * |
| BPM-6G18G-180-F193B |
Preliminary |
6 GHz |
18 GHz |
0° / 180° |
3.5 dB typ |
2.0:1 Typ |
TTL |
| PS-180-4R15R3-SFF |
Active |
4.1 GHz |
5.3 GHz |
0° / 180° |
3.0 dB Max. |
1.7:1 |
TTL |
| PS-90 |
Active |
10.2 GHz |
10.8 GHz |
0° / 180° |
2.0 dB Max. with Logic "0" |
2.0:1 Max |
TTL |
| PS-90-1020-101F-512 |
Active |
1 GHz |
1.12 GHz |
0° / 180° |
2.0 dB Max |
1.7:1 Max |
TTL |
| PS-90-810-OPT910 |
Preliminary |
9 GHz |
10 GHz |
0° / 180° |
2.5 dB Typ (3.0 dB Max) |
2.0:1 Typ (2.5:1 Max) |
TTL |
| BPM-4G8G-10W |
Preliminary |
4 GHz |
8 GHz |
0° / 180º |
3.0 dB max |
2.0:1 |
TTL |
| BPM-4G8G-HS |
Preliminary |
4 GHz |
8 GHz |
0° / 180º |
3.0 dB max |
2.0:1 max |
TTL |
| BPM-5G6G-180-SFF |
Preliminary |
5 GHz |
6 GHz |
0° / 180° |
2.5 dB max |
1.7:1 max |
TTL |
| PS-90-2550 |
Preliminary |
2.5 GHz |
5.0 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 |
TTL |
| PS-90-6012-HS15NS- OPT6D1G |
Preliminary |
6.1 GHz |
6.1 GHz |
0° / 180º |
2.5 dB typ., 3.0 dB max. |
2.0:1 typ., 2.5:1 max |
TTL |
| PS-90-6012-HS15NS- OPT7G |
Preliminary |
7.0 GHz |
7.0 GHz |
0° / 180º |
2.5 dB typ., 3.0 dB max. |
2.0:1 typ., 2.5:1 max |
TTL |
| PS-90-2040 Opt HS15NS |
Active |
2 GHz |
4 GHz |
0° / 180° |
2.5 dB typ., 3.0dB max. - Measured 0.91 dB |
2.0:1 - Measured 1.6:1 |
TTL |
| PS-90-2040E |
Active |
1.5 GHz |
4.5 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 |
TTL |
| PS-90-2550E |
Active |
1.9 GHz |
5.6 GHz |
0° / 180° |
2.5 dB typ., 3.0 dB max. |
2.0:1 |
TTL |
| PS-90-6012-9F-SS |
Preliminary |
9 GHz |
9.5 GHz |
0° / 180° |
2.0 dB Max |
1.8:1 Typ |
TTL |
| PS-90-6012-HS15NS- OPT10G |
Active |
10 GHz |
10 GHz |
0° / 180° |
2.5 dB typ., 3.0 dB max. - Measured 2.7 dB |
2.0:1 typ., 2.5:1 max. - |
TTL |
| Measured 1.9:1 |
| PS-90-810 |
Active |
8 GHz |
10 GHz |
0° / 180° |
2.5 dB Typ (3.0 dB Max) |
2.0:1 Typ (2.5:1 Max) |
TTL |
| BPM-1G2G-1-SFF |
Active |
1 GHz |
2 GHz |
0° / 180° |
8.8 dB Max. |
2.0:1 |
TTL |
| PS-90-1020 Options 101F, VSWR |
Active |
1 GHz |
1.12 GHz |
0° / 180° |
2.0 dB Max |
1.5:1 |
TTL |
| PS-90-5010 |
Active |
5 GHz |
10 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 |
TTL |
| PS-90-6012 |
Active |
6 GHz |
12 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 |
TTL |
| PS-90-2040-SY |
Active |
2.841 GHz |
2.871 GHz |
0° / 180° |
1.0 dB Max - Measured |
1.2:1 Max - Measured 1.14:1 |
TTL |
| 0.82 dB |
| PS-90-1020 * |
Active |
1 GHz |
2 GHz |
0° / 180° |
3.0 dB Typ, 6.0 dB Max |
2.0:1 |
TTL |
| PS-90-2040 * |
Active |
2 GHz |
4 GHz |
0° / 180° |
2.5 dB typ, 3.0 dB max |
2.0:1 |
TTL |
| PS-90-8018 * |
Active |
8 GHz |
18 GHz |
0° / 180° |
3.0 dB typ., 3.5 dB max. |
2.0:1 |
TTL |
| BPM-26D5G40G-180- 292FF * |
Active |
26.5 GHz |
40.0 GHz |
0° / 180º |
5.5 dB Typ |
2.0:1 Max, 1.5:1 goal |
TTL |
| PS-90-0510 * |
Active |
0.5 GHz |
1 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 |
TTL |
| PS-90-6012-HS15NS * |
Active |
6 GHz |
12 GHz |
0° / 180° |
2.5 dB Typ, 3.0 dB Max |
2.0:1 Typ, 2.5:1 Max |
TTL |
| PS-90-4080 * |
Active |
4.0 GHz |
8.0 GHz |
0° / 180° |
2.5 dB typ, 3.0 dB max |
2.0:1 Typ |
TTL |
| BPM-2G6G-1 * |
Active |
2 GHz |
6 GHz |
0° / 180º |
2.5 dB Max |
1.8:1 Max |
TTL |
