Description

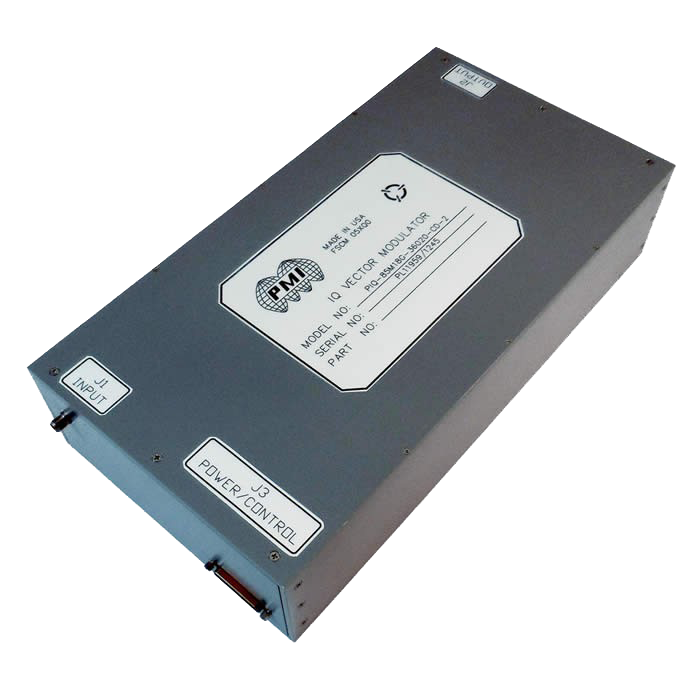

PMI offre une variété de modulateurs vectoriels I/Q ayant un contrôle analogique ou des contrôles numériques et nous pouvons concevoir des modèles qui répondent à vos besoins spécifiques. Les fréquences de fonctionnement vont jusqu'à 40 GHz.
Caractéristiques :
- Modulation à haute vitesse
- Entrées I/Q analogiques
- Entrées I/Q numériques
- Faible réponse aux parasites
- Faible perte d'insertion
- Haute précision de phase absolue
- Faible consommation de courant
- Petite taille
Références et spécifications :
| Part Number |
Status |
Frequency Min |
Frequency Max |
Insertion Loss |
Phase Shift Range |
Size |
| PIQ-2G18G-360-16-3 |
Active |
2.0 GHz |
18.0 GHz |
16.0 dB Max |
360° |
4.25" X 3.50" X 1.00" |
| PIQ-18G40G-360D- 10dB-OPT24G |
Preliminary |
24 GHz |
24 GHz |
16.0 dB max |
360° |
3.50" x 2.50" x 0.75" |
| PIQ-2G12G-12B-SFF |
Preliminary |
2 GHz |
12 GHz |
10.5 dB typ |
360° |
3.25" x 3.25 x 0.84" |
| PIQ-2G18G-360-16-CD- 1-OPT0206 |
Preliminary |
2 GHz |
6 GHz |
13.0 dB max |
360° |
4.25" x 3.5" x 1.0" |
| PIQ-2G18G-360-16-CD- 1-OPT510 |
Preliminary |
5 GHz |
10 GHz |
16.0 dB max |
360° |
4.25" x 3.5" x 1.0" |
| PIQ-2G18G-360-16-CD- 1-OPT815 |
Preliminary |
8 GHz |
15 GHz |
16.0 dB max |
360° |
4.25" x 3.5" x 1.0" |
| PIQ-2G18G-360-16-CD-2 |
Preliminary |
2 GHz |
18 GHz |
18.0 dB max |
360° |
4.25" x 3.5" x 1.0" |
| PIQ-5G15G-360-60 |
Preliminary |
5 GHz |
15 GHz |
17.5 dB max |
360° |
3.25" x 3.0" x 1.0" |
| PIQ-6G18G-360-16-A |
Preliminary |
6 GHz |
18 GHz |
16.0 dB max |
360° |
4.25" x 3.50" x 1.00" |
| PIQ-6G18G-360-20-A |
Preliminary |
6 GHz |
18 GHz |
12.0 dB Typ |
360° |
4.25" x 3.50" x 1.00" |
| PIQ-6G18G-360-20-A-2 |
Preliminary |
6 GHz |
18 GHz |
12.0 dB Typ |
360° |
4.25" x 3.50" x 1.00" |
| PIQ-6G18G-360-20-A- 7228 |
Preliminary |
6 GHz |
18 GHz |
12.0 dB max |
360° |
3.00 " x 3.00" x 0.96" |
| PS-360-AC-910-7224- IQ-RH |
Preliminary |
9 GHz |
10 GHz |
12 dB max |
360° |
3.25" x 3.25" 0.85" |
| PIQ-0R5G2G-360-20- CD-1 |
Active |
0.5 GHz |
2 GHz |
11.0 dB Max - Measured 10.54 dB |
360° |
5.0" x 5.0" x 1.0" |
| PIQ-18G40G-360D- 10dB |
Preliminary |
18 GHz |
40 GHz |
20.0 dB TYP |
360° |
3.50" x 2.50" x 0.75" |
| PIQ-6G18G-360-16-CD- 1 |
Preliminary |
6 GHz |
18 GHz |
16.0 dB Max |
360° |
4.25" x 3.5" x 1.0" |
| PIQ-85M18G-36020-CD- 2 |
Active |
0.085 GHz |
18 GHz |
-3 ± 4 dB |
360° |
6.0" x 3.0" x 1.0" |
| PS-360-AC-810-7224- IQ-RH |
Active |
8.5 GHz |
10 GHz |
12 dB Max |
360° |
3.25" X 3.25" X 0.85" |
| PIQ-2G18G-360-16-CD- 1 |
Active |
2 GHz |
18 GHz |
17.0 dB Typ, 18.0 dB Max - Measured
14.74 dB |
360° |
4.25" x 3.5" x 1.0" |
