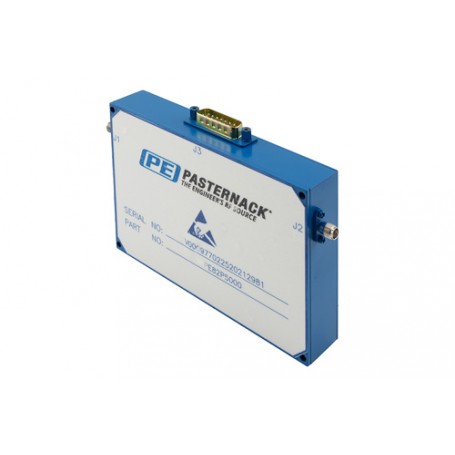

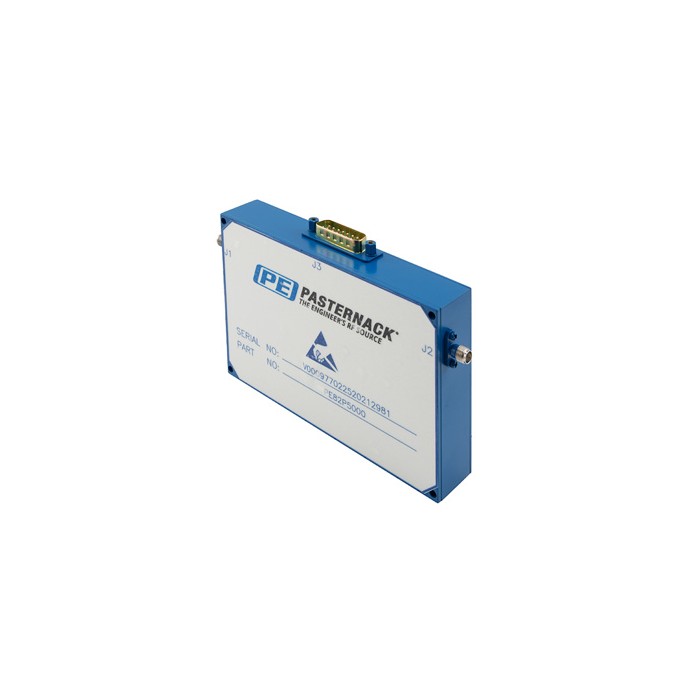

Déphaseur programmable (2 - 37 GHz)  Série PE82 Agrandir l'image

Déphaseur programmable (2 - 37 GHz)  Série PE82 | PASTERNACK

L'unité se compose d'un déphaseur analogique et d'un convertisseur numérique-analogique avec 8 bits de lignes d'entrée logique qui permettent 256 valeurs discrètes de phase.

Plus de détails

Description

Caractéristiques techniques :

La série PE de déphaseurs analogiques à commande numérique fonctionnent de 0,5 GHz à 37 GHz. L'unité a la capacité de déphaser de 0° à 360°. L'unité se compose d'un déphaseur analogique et d'un convertisseur numérique-analogique avec 8 bits de lignes d'entrée logique qui permettent 256 valeurs discrètes de phase.

Caractéristiques

  • Déphaseur analogique
  • Gamme de fréquences de 0,5 GHz à 2 GHz
  • Déphasage typique de 360 degrés
  • Plage de tension de commande 0-10 VDC
  • 1 Watt CW Max InputPower
  • Perte d'insertion 13 dB max

Applications :

  • Guerre électronique
  • Test et mesure
  • Militaire et spatial
  • Radar
  • Systèmes de communication militaires

Références et spécifications :

Part Number Design Phase Adjustment (Deg) Frequency, Min (GHz) Frequency, Max (GHz) Connector-In Series
PE82P5000 8 Bit Programmable Phase Shifter N/A 0.5 2 SMA
PE82P5002 8 Bit Programmable Phase Shifter N/A 6 18 SMA
PE82P5003 8 Bit Programmable Phase Shifter N/A 32 37 2.92mm
