Déphaseur variable (0,38 - 31 GHz) : Série PS | PLANAR MONOLITHICS INDUSTRIES (PMI)

Les déphaseurs PMI sont conçus pour les applications RF et hyperfréquences nécessitant un réglage précis de la phase sur différentes bandes de fréquence. La gamme comprend des modèles analogiques et numériques, avec des plages de déphasage allant jusqu’à 360° ou plus selon les références.

Ces produits sont adaptés aux systèmes de test, aux chaînes RF, aux radars, aux systèmes de communication et aux applications nécessitant un contrôle précis de la phase du signal.

Avantages

• Large choix de plages de fréquence : modèles disponibles de 0,03 GHz à 31 GHz selon les références indiquées.
• Commande analogique ou numérique : versions à tension de commande analogique ou à commande numérique TTL.
• Déphasage jusqu’à 360° sur plusieurs modèles, avec une version allant jusqu’à 600°.
• Formats compacts adaptés à l’intégration dans des systèmes RF.
• Connectique RF SMA femelle sur plusieurs modèles.
• Versions actives et préliminaires disponibles selon les besoins projet.

Caractéristiques principales

• Fréquence minimale : 0,03 GHz selon les modèles.
• Fréquence maximale : jusqu’à 31 GHz selon les références du tableau.
• Plage de déphasage : 180°, 360°, 400° ou 600° selon les modèles.
• Commande : analogique, tension de commande continue ou commande numérique TTL selon les versions.
• Temps de commutation : 500 ns maximum pour les modèles numériques indiqués lorsque la donnée est disponible.

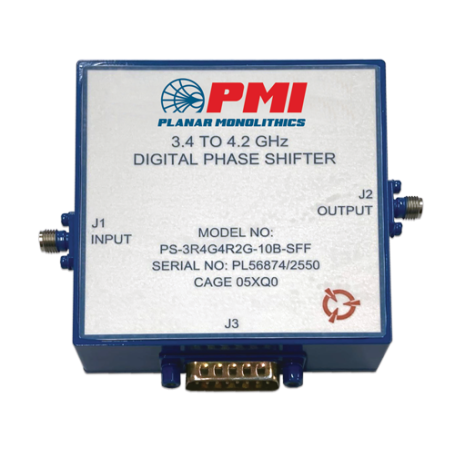

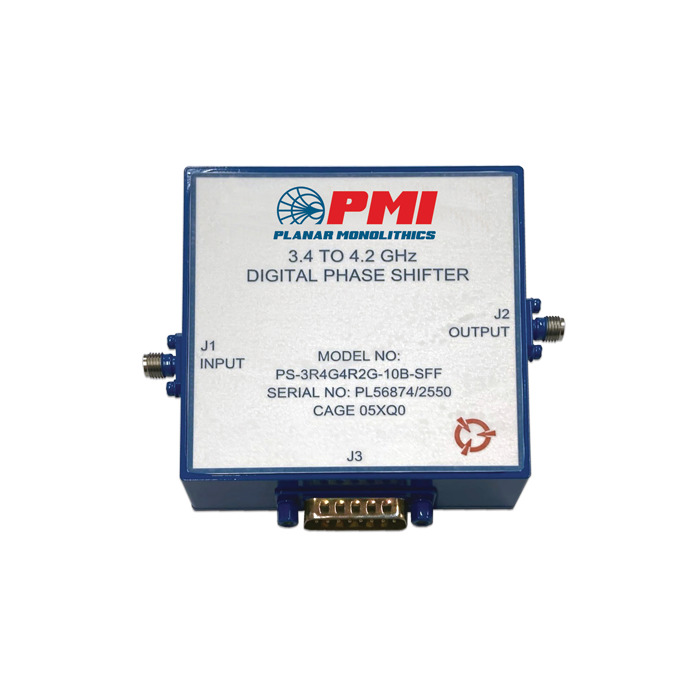

• Format mécanique : 3,25" x 3,25" x 0,84" pour les modèles PS-100M20G-8B-SFF-MIL-SM, PS-30M2G-8B-SFF et PS-3R4G4R2G-10B-SFF.

Applications typiques

• Systèmes RF et hyperfréquences
• Bancs de test et de validation
• Radars
• Systèmes de communication
• Réseaux d’antennes
• Contrôle de phase dans les chaînes RF
• Applications militaires et industrielles selon les modèles

Pourquoi choisir ces déphaseurs PMI

Les déphaseurs PMI permettent de répondre à des besoins variés de contrôle de phase, depuis les modèles analogiques simples jusqu’aux versions numériques à commande TTL. Les références disponibles couvrent des bandes étroites ou larges, avec différentes plages de déphasage et différentes tensions de commande ou d’alimentation.

ES France accompagne les utilisateurs dans le choix du modèle adapté aux contraintes de fréquence, de type de commande, de plage de déphasage, de pertes d’insertion, d’intégration mécanique et d’environnement d’utilisation.

Versions disponibles
