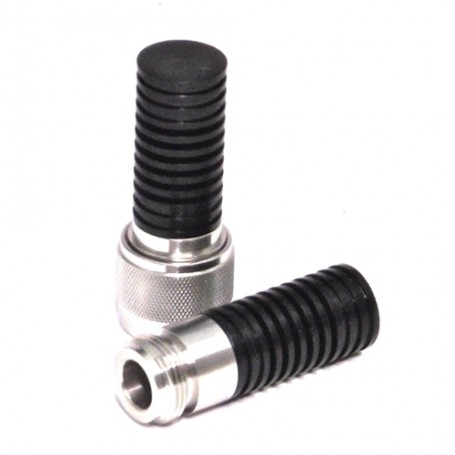

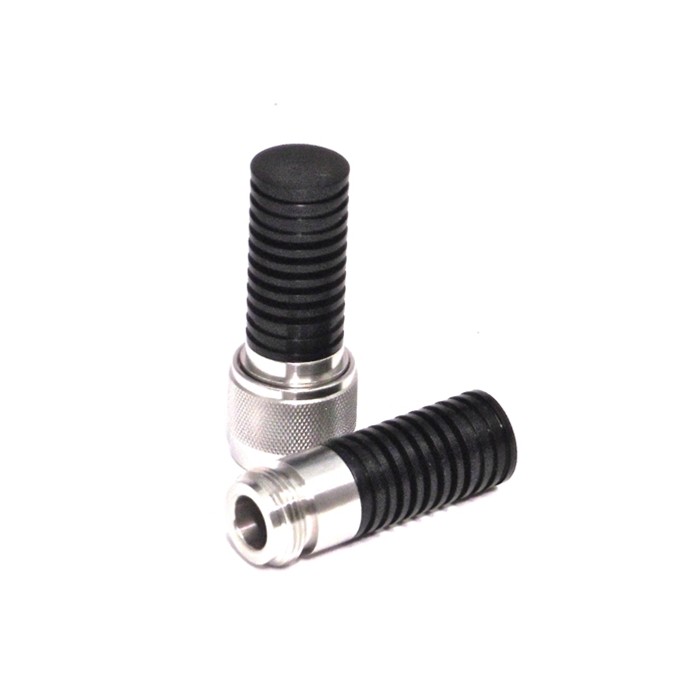

Terminaison, 10.0W, 18.0 GHz, Type N ou TNC : WA1425 Agrandir l'image

Terminaison, 10.0W, 18.0 GHz, Type N ou TNC : WA1425 | WEINSCHEL ASSOCIATES

Puissance de crête : 1 kW de crête (largeur d'impulsion de 5 μsec, rapport cyclique de 0,5 %).

Plus de détails

Téléchargement

Description

Connecteur M/F en acier inoxydable de type N ou TNC conforme à la norme MIL-STD-348A, les dimensions de l'interface correspondent de manière non destructive à la norme MIL-PRF-39012. Conçu pour répondre aux spécifications environnementales MIL-DTL-3933.

Spécifications :

  • Dimensions et poids : 0,11 kg ; Longueur : 65,00 mm
  • Connexion et montage : Type N ou TNC, connecteurs M/F en acier inoxydable selon MIL-STD-348A, les dimensions de l'interface correspondent de manière non destructive à MIL-PRF-39012.
  • Construction : Corps en alliage d'aluminium noir avec connecteurs en acier inoxydable passivé. Contact femelle en cuivre au béryllium plaqué or. Contact mâle en acier inoxydable ou en cuivre au béryllium plaqué or. Conforme à la directive RoHs
  • Calibrage : TOS effectué sur toute la gamme de fréquences. Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire.
  • Description de la puissance moyenne : Puissance moyenne nominale maximale à une température ambiante de 25°C, déclassée linéairement à 0,5 W à 125°C.
  • Puissance moyenne : 10
  • Puissance de crête : 1 kW de crête (largeur d'impulsion de 5 μsec, rapport cyclique de 0,5 %).
  • Gamme de fréquence : DC à 18.0
  • Impédance nominale : 50 ohm
  • Plage de température : -55°C à +125°C
VSWR:
Frequency Range (GHz)DC to 2.02.0 to 4.04.0 to 8.08.0 to 12.412.4 to 18.0
VSWR1.051.071.151.301.35

Références :

WA1425/12Termination. 10 W, 12.4 GHz. Type N or TNC
WA1425/6Termination, 10.0W, 6.0 GHz, Type N, or TNC.
