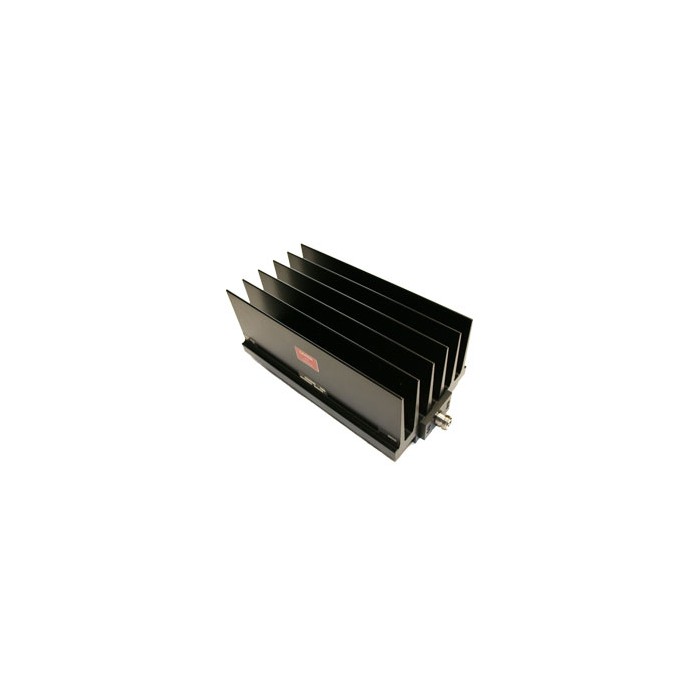

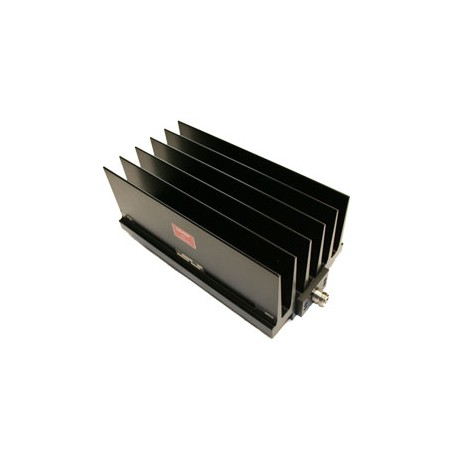

Terminaison, 500W, 5.0 GHz, Type N ou DIN 7/16 : WA1460 | WEINSCHEL ASSOCIATES

Comprend un connecteur M/F en acier inoxydable de type N ou DIN 7/16 conforme à la norme MIL-STD-348A, les dimensions de l'interface correspondent de manière non destructive à la norme MIL-PRF-39012.

Conçu pour répondre aux spécifications environnementales MIL-DTL-3933. L'unité peut être montée dans n'importe quelle position.

Spécifications :

• Impédance nominale : 50 ohms.
• Gamme de fréquences : DC - 5.0 GHz.
• Puissance nominale : Puissance nominale moyenne maximale de 500 W à une température ambiante de 25°C, déclassée linéairement à 30 W à 125°C.
• Puissance de crête de 10 kW (largeur d'impulsion de 5 µsec, rapport cyclique de 2,5 %).
• Plage de température : -55°C à +125°C.
• Construction : Corps en alliage d'aluminium noir avec connecteur en acier inoxydable passivé. Contact en cuivre au béryllium ou en acier inoxydable plaqué or. Conforme à la directive RoHS.
• Calibrage : TOS effectué sur toute la gamme de fréquences.
• Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire.
• Faible intermodulation
• Option : Ajoutez -LIM après l'option de connecteur pour spécifier une faible intermodulation.
