Description
Les mélangeurs IF en quadrature intègrent un hybride à 90°, un diviseur à 2 voies à 0° et deux mélangeurs pour produire deux signaux de sortie en quadrature de phase (I &Q) lorsqu'ils sont pilotés par un signal LO et RF.
Notes :
- Les spécifications s'appliquent lorsque le niveau de puissance de fonctionnement de l'OL est de +10 ± 0,5 dBm et le niveau de puissance de fonctionnement de la RF est de -10 ± 0,5 dBm.
- La fréquence FI (Q) est de +90° par rapport à la fréquence FI (I) lorsque la fréquence RF est > à la fréquence LO.
- Le modèle 412 est également disponible avec des connecteurs BNC, TNC, F, et N.
Références et spécifications :
| P/N |
Carrier (LO) Freq. Min (MHz) |
Carrier (LO) Freq. Max (MHz) |
RF Freq. (MHz) |
I & Q Freq. (MHz) |
Conv. Loss (dB) max. |
Amp. Balance (dB) max. |
Phase Balance (deg) max. |
Isolation L/R (dB) min. |
Isolation L/I (dB) min. |
VSWR min. |
Package Type |
| ID-01-302 |
10.2 |
11.3 |
LO ± 5 |
DC-5 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Pin |

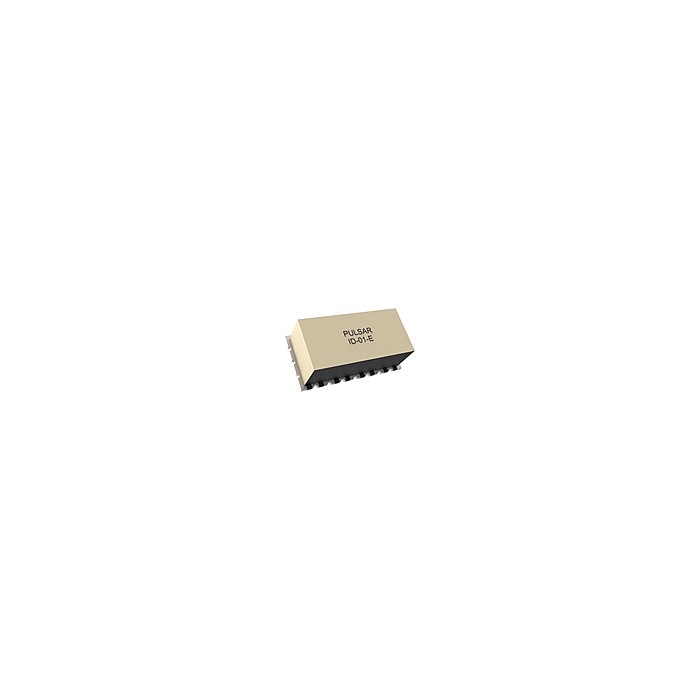

| ID-01-E |
10.2 |
11.3 |
LO ± 5 |
DC-5 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Surface |
| IDO-01-302 |
10 |
20 |
LO ± 5 |
DC-5 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Pin |
| IDO-01-F |
10 |
20 |
LO ± 5 |
DC-5 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Surface |
| ID-02-302 |
20.3 |
22.4 |
LO ± 5 |
DC-5 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Pin |
| ID-02-E |
20.3 |
22.4 |
LO ± 5 |
DC-5 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Surface |
| ID-03-302 |
28.5 |
31.5 |
LO ± 10 |
DC-10 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Pin |
| ID-03-E |
28.5 |
31.5 |
LO ± 10 |
DC-10 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Surface |
| IDO-02-302 |
20 |
40 |
LO ± 5 |
DC-5 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Pin |
| IDO-02-F |
20 |
40 |
LO ± 5 |
DC-5 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Surface |
| ID-04-302 |
57 |
63 |
LO ± 20 |
DC-20 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Pin |
| ID-04-E |
57 |
63 |
LO ± 20 |
DC-20 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Surface |
| ID-05-302 |
66.5 |
73.5 |
LO ± 20 |
DC-20 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Pin |
| ID-05-E |
66.5 |
73.5 |
LO ± 20 |
DC-20 |
10 |
0.4 |
2 |
40 |
35 |
1.5:1 |
Surface |
| IDO-03-302 |
40 |
80 |
LO ± 20 |
DC-20 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Pin |
| IDO-03-F |
40 |
80 |
LO ± 20 |
DC-20 |
10 |
0.5 |
5 |
35 |
30 |
1.5:1 |
Surface |
| ID-06-302 |
95 |
105 |
LO ± 20 |
DC-20 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Pin |
| ID-06-E |
95 |
105 |
LO ± 20 |
DC-20 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Surface |
| IDO-04-302 |
60 |
120 |
LO ± 20 |
DC-20 |
11 |
0.6 |
5 |
35 |
30 |
1.5:1 |
Pin |
| IDO-04-F |
60 |
120 |
LO ± 20 |
DC-20 |
11 |
0.6 |
5 |
35 |
30 |
1.5:1 |
Surface |
| ID-110-E |
100 |
120 |
LO ± 20 |
DC-20 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Surface |
| ID-07-302 |
133 |
147 |
LO ± 40 |
DC-40 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Pin |
| ID-07-E |
133 |
147 |
LO ± 40 |
DC-40 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Surface |
| IDO-05-302 |
100 |
190 |
LO ± 40 |
DC-40 |
11 |
0.6 |
5 |
35 |
30 |
1.5:1 |
Pin |
| IDO-05-F |
100 |
190 |
LO ± 40 |
DC-40 |
11 |
0.6 |
5 |
35 |
30 |
1.5:1 |
Surface |
| ID-08-302 |
190 |
210 |
LO ± 50 |
DC-50 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Pin |
| ID-08-E |
190 |
210 |
LO ± 50 |
DC-50 |
10 |
0.4 |
3 |
35 |
30 |
1.5:1 |
Surface |
| ID-240-E |
220 |
260 |
LO ± 50 |
DC-50 |
10 |
0.4 |
4 |
35 |
30 |
1.8:1 |
Surface |
| IDO-06-302 |
150 |
280 |
LO ± 40 |
DC-40 |
11 |
0.6 |
5 |
30 |
25 |
1.5:1 |
Pin |
| IDO-06-F |
150 |
280 |
LO ± 40 |
DC-40 |
11 |
0.6 |
5 |
30 |
25 |
1.5:1 |
Surface |
| ID-09-302 |
285 |
315 |
LO ± 50 |
DC-50 |
11 |
0.4 |
4 |
35 |
30 |
1.8:1 |
Pin |
| ID-09-E |
285 |
315 |
LO ± 50 |
DC-50 |
11 |
0.4 |
4 |
35 |
30 |
1.8:1 |
Surface |
| IDO-07-302 |
200 |
370 |
LO ± 50 |
DC-50 |
11 |
0.6 |
5 |
30 |
25 |
1.5:1 |
Pin |
| IDO-07-F |
200 |
370 |
LO ± 50 |
DC-50 |
11 |
0.6 |
5 |
30 |
25 |
1.5:1 |
Surface |
| ID-10-302 |
380 |
420 |
LO ± 50 |
DC-50 |
11 |
0.7 |
4 |
35 |
30 |
1.8:1 |
Pin |
| ID-10-E |
380 |
420 |
LO ± 50 |
DC-50 |
11 |
0.7 |
4 |
35 |
30 |
1.8:1 |
Surface |
| IDO-08-302 |
300 |
550 |
LO ± 50 |
DC-50 |
11 |
0.7 |
6 |
30 |
25 |
1.8:1 |
Pin |
| IDO-08-F |
300 |
550 |
LO ± 50 |
DC-50 |
11 |
0.7 |
6 |
30 |
25 |
1.8:1 |
Surface |
| ID-11-302 |
810 |
830 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Pin |
| ID-11-E |
810 |
830 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Surface |
| ID-12-302 |
865 |
900 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Pin |
| ID-12-E |
865 |
900 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Surface |
| ID-13-302 |
935 |
960 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Pin |
| ID-13-E |
935 |
960 |
LO ± 50 |
DC-50 |
11 |
0.8 |
6 |
35 |
30 |
1.8:1 |
Surface |
| ID-14-302 |
1425 |
1575 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Pin |
| ID-14-E |
1425 |
1575 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Surface |
| ID-15-302 |
1710 |
1735 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Pin |
| ID-15-E |
1710 |
1735 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Surface |
| ID-16-302 |
1805 |
1880 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Pin |
| ID-16-E |
1805 |
1880 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Surface |
| ID-17-E1 |
2500 |
2700 |
LO ± 50 |
DC-50 |
12 |
1.0 |
7 |
30 |
25 |
1.8:1 |
Surface |
