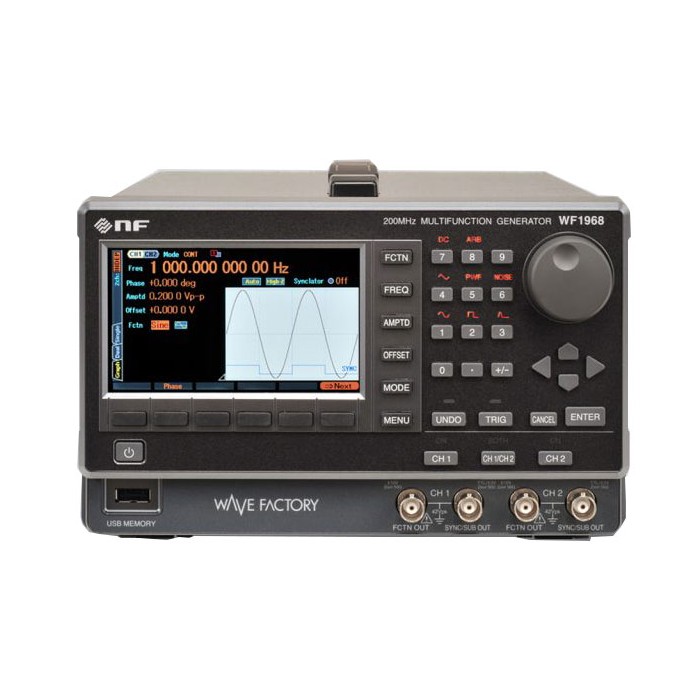

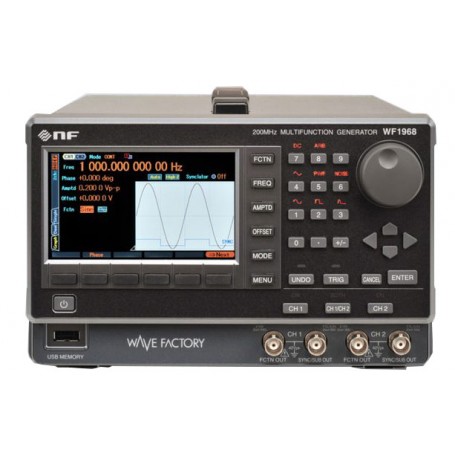

Générateur multifonctions 0,01 μHz à 200 MHz : WF1967 / WF1968 Agrandir l'image

Générateur multifonctions 0,01 μHz à 200 MHz : WF1967 / WF1968 | NF CORPORATION

WF1967 / WF1968 couvre toutes les "bases du FG" que pense NF, qui a continué à faire du FG.

Plus de détails

Téléchargement

Description

WF1967 / WF1968 couvre toutes les "bases du FG" que pense NF, qui a continué à faire du FG.

La fréquence d'oscillation s'étend de 0,1 μHz à un maximum de 200 MHz et produit des signaux de haute qualité allant des ultra-basses fréquences aux hautes fréquences. En plus de formes d'onde de sortie abondantes et de divers modes d'oscillation, il est également équipé de fonctions uniques et originales que seul le FG de NF possède. Nous recherchons également la facilité d'utilisation et soutenons l'amélioration de l'efficacité des mesures et des tests.


Caractéristiques techniques

  • Fréquence d'oscillation 0,01 μHz ~ 200 MHz maximum
  • Résolution haute amplitude 16 bits, réglage haute résolution
  • Réglage d'amplitude jusqu'à 20Vp-p / ouvert
  • Faible gigue 85ps rms ou moins
  • Faible déformation 0,04 % ou moins
  • Formes d'onde de sortie abondantes : onde sinusoïdale, onde carrée, onde d'impulsion, onde de rampe, bruit, CC et 25 autres "formes d'onde variables de paramètre"
  • Forme d'onde arbitraire à grande vitesse et grande capacité : 420 MS/s, mot de 4 Mi (Mi : 2 20 = 1 048 576)
  • Différents modes d'oscillation : continu, balayage, modulation interne/externe, rafale/déclenchement/gate, oscillation de séquence, modulation interne/externe en même temps que l'oscillation en rafale et modulation externe en même temps que l'oscillation en balayage sont possibles.
  • Plus équipement de sous-sortie à 1 canal : modèle à 1 canal en tant que modèle à 2 phases, modèle à 2 canaux en tant que générateur de signaux à 4 phases
  • Fonction de synchronisation : une fonction qui synchronise automatiquement la sortie principale avec un signal d'entrée externe.
  • Verrouillage 2 canaux (WF1968 uniquement)

Fiche technique (peut contenir des options)

Nombre de voies1 voie, 2 voies
Gammes de fréquence100 kHz à 200 MHz
