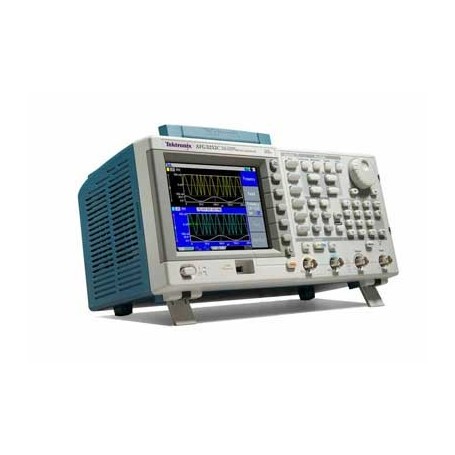

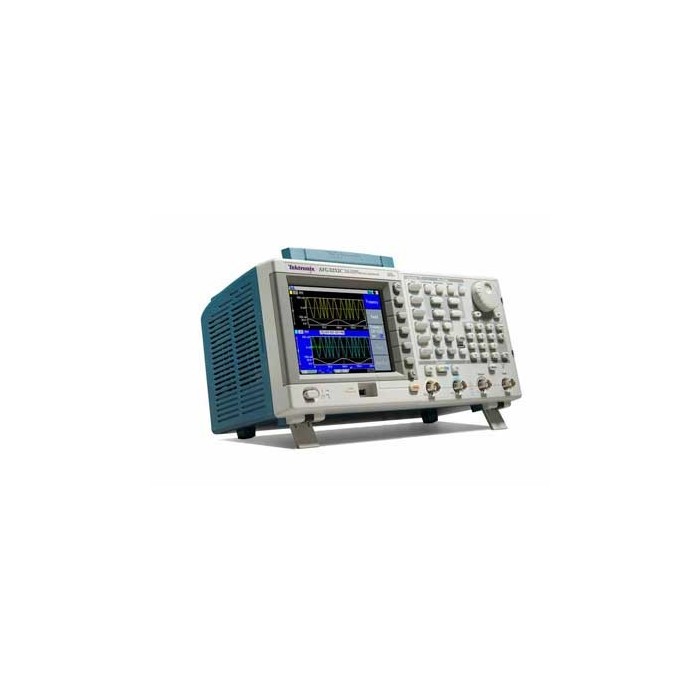

Générateur de fonctions / signaux arbitraires 150 MHz : AFG3151C | TEKTRONIX

• Nbre de voies : 1
• Formes d'ondes : Sine, Square, Pulse, Arb, Ramp, Sin(x)/x, Gaussian, Lorenz, Exponential Rise / Decay, Haversine, Noise
• Bande passante : 150 MHz
• Vitesse d'échantillonnage : 2 - 16k: 1 GS/s; >16k - 128k: 250 MS/s
• Mémoire des formes d'ondes : 4 courbes entre 2 et 128K
• Modulations : AM, FM, PM, FSK, PWM
• Résolution de la fréquence : 1 µHz ou 12 digits
• Stabilité de la base temps : ± 1 ppm par an
• Résolution verticale : 14 bits
• Balayage : lin, log
• Résolution de l'amplitude : 0.1 mVc-c or 4 digits
• Port : USB, LAN, GPIB

---

Ses performances inégalées, sa polyvalence, son fonctionnement intuitif et son prix abordable font de la gamme AFG3000 de générateurs d'impulsions, de signaux et de fonctions arbitraires la gamme d'instruments la plus intéressante du marché.

Des performances et une polyvalence exceptionnelles
L'utilisateur a le choix entre 12 signaux standard différents. Vous pouvez générer des signaux arbitraires allant jusqu'à 128 Kpoints de longueur, à des fréquences d'échantillonnage élevées. Sur les signaux d'impulsion, les temps de front montant et descendant peuvent être définis de manière indépendante. Vous pouvez ajouter des signaux externes au signal de sortie. Les modèles à deux voies vous permettent de générer deux signaux identiques ou complètement différents. Tous les instruments sont dotés d'une base de temps extrêmement stable avec un écart de seulement ±1 ppm par an.

Une interface utilisateur intuitive pour consulter davantage d'informations d'un simple coup d'oeil
Le grand écran affiche en même temps tous les paramètres pertinents du signal et les formes d'onde. Ceci permet de vérifier en un coup d'oeil les paramètres du signal et vous laisse vous concentrer sur la tâche à effectuer. Les touches de raccourci vous donnent un accès direct aux fonctions et paramètres fréquemment utilisés. Les autres fonctions sont disponibles par le biais d'une structure de menus clairement organisée. Ceci permet de réduire le temps d'apprentissage de l'utilisation de l'instrument. L'apparence des instruments de la gamme est identique à celle des oscilloscopes TDS3000, les plus populaires du marché.

Logiciel ArbExpress™ inclus pour faciliter la création des signaux
Grâce à ce programme, il est possible d'importer directement des signaux depuis n'importe quel oscilloscope Tektronix ou de les définir à l'aide de fonctions standard, de l'éditeur d'équations et des opérations mathématiques.

Caractéristiques et avantages

• Signaux sinusoïdaux 10 MHz, 25 MHz, 100 MHz, 150 MHz ou 240 MHZ
• Signaux arbitraires 14 bits, 250 M éch./s, 1 G éch./s ou 2 G éch./s
• Affichage 5,6" pour une vision globale des réglages et de la forme du signal
• Fonctionnement multilingue et intuitif pour gagner du temps lors de la configuration
• Signal d'impulsion avec temps de front variables
• AM, FM, PM, FSK, MLI
• Balayage et salve
• Modèles à deux voies pour une économie d'argent et d'espace
• Connecteur pour périphériques de stockage USB au niveau du panneau avant pour enregistrer les signaux
• USB, GPIB et LAN

Applications

• Conception et test électronique
• Simulation de capteur
• Test de fonctionnement
• Formation et apprentissage
