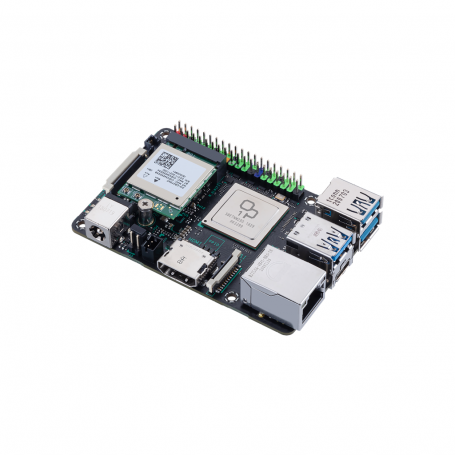

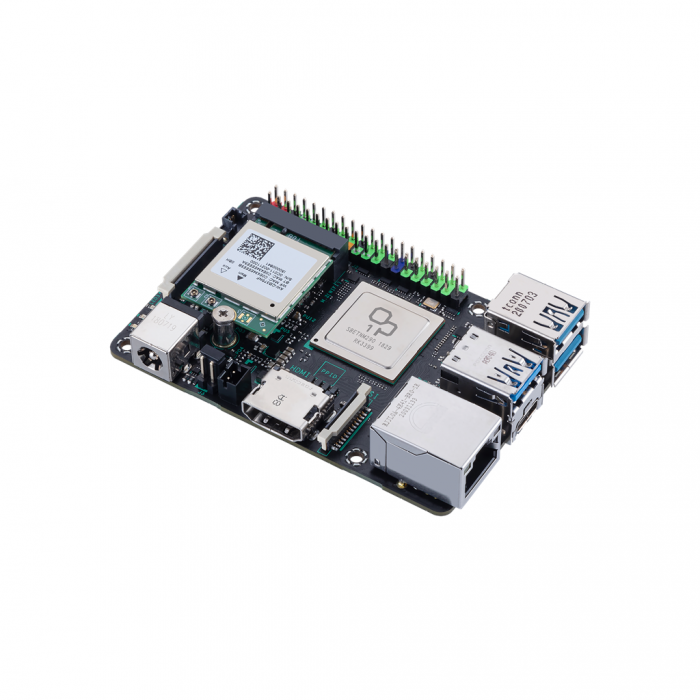

Carte-mère de développement avec Dual-Core ARM : Tinker Board 2S Agrandir l'image

Carte-mère de développement avec Dual-Core ARM : Tinker Board 2S | ASUS

TINKERBOARD2S

Un ordinateur monocarte (SBC) basé sur Arm, utilise le processeur 64 bits de la technologie big.LITTLE™ d'Arm, offre des performances informatiques améliorées avec une faible consommation d'énergie. Des performances exceptionnelles pour les appareils IoT : Alimenté par le système sur puce (SoC)...

Plus de détails

24 Produits disponibles !

Expédition** : 3 jours ouvrables

134,50 €

Téléchargement

Description

Un ordinateur monocarte (SBC) basé sur Arm, utilise le processeur 64 bits de la technologie big.LITTLE™ d'Arm, offre des performances informatiques améliorées avec une faible consommation d'énergie.

Elle est également Fanless

Des performances exceptionnelles pour les appareils IoT : Alimenté par le système sur puce (SoC) Rockchip RK3399 à 6 cœurs avec la nouvelle architecture 64 bits Armv8, plus le processeur multicœur Mali-T860.

Espace réservé de la batterie RTC : Active l'horloge en temps réel (RTC) pour la planification du démarrage et de l'arrêt, des minuteries et d'autres fonctions connexes. Peut également permettre à l'horloge système de conserver l'heure lorsque l'alimentation secteur est coupée ou indisponible.

  • Pour les RTC, Asus a prévu en emplacement pour les RTC et leurs batteries. ES France propose la batterie CMS CeraChargeTM de TDK, idéale pour cette application
  • D'une taille de 4,4 x 3,0 x 1,1 mm, rechargeable et de type CMS, elle est parfaite pour une utilisation d'alimentation de RTC comme expliqué ci-dessus

Outil de configuration facile : Logiciel intuitif pour le réglage des performances, avec une configuration initiale simple en trois étapes.

  • Administration de qualité professionnelle : ASUS IoT Cloud Console pour la gestion et l'analyse des données, plus la prise en charge du déploiement du firmware over-the-air (FOTA).

Prise en charge d'Android 10 : Bénéficiez de meilleures performances de calcul 3D, de la prise en charge de l'API Android Neural Networks 1.2 et du cryptage Adiantum avec une efficacité 5X supérieure.

Performances accrues du CPU :

  • Alimentée par un système sur puce (SoC) Arm® 6 cœurs, avec la nouvelle architecture 64 bits Armv8 - le Rockchip RK3399 - la Tinker Board 2S offre des performances nettement améliorées par rapport aux autres cartes SBC populaires. Elle est également dotée de la technologie Arm big.LITTLE, qui est une architecture de traitement hétérogène qui associe deux processeurs très différents dans un seul SoC. Le logiciel big.LITTLE automatise l'allocation des tâches, garantissant le bon cœur de CPU pour chaque processus.
  • Le résultat est que la Tinker Board 2S offre jusqu'à près de deux fois les performances de la Tinker Board originale, et est nettement plus rapide que de nombreux SBC concurrents.
  • Double Cortex-A72 de 2,0 GHz et Quad Cortex-A53 de 1,5 GHz
  • Technologie Arm big.LITTLE
  • GPU Arm Mali-T860
  • Le GPU fourni avec la Tinker board 2S est le Mali-T860, un GPU multicœur qui est le modèle le plus performant construit sur l'architecture Midgard d'Arm. Plus précisément, Mali-T860 est conçu pour les cas d'utilisation graphiques complexes, et offre une prise en charge complète d'OpenGL ES 3.0/3.1, OpenVG 1.1,

Prise en charge du double affichage :

  • La Tinker Board 2S prend en charge les doubles écrans à une résolution allant jusqu'à 4K UHD, elle est donc équipée pour une sortie visuelle convaincante. Elle dispose également de trois interfaces d'affichage populaires intégrées, notamment HDMI, DisplayPort sur USB-C et DSI, pour une superbe flexibilité.
  • OpenCL et d'autres cadres pour les applications graphiques 2D/3D de nouvelle génération et anciennes. Par rapport à la Tinker Board originale, le GPU Mali-T860 de la Tinker Board 2S accélère les performances graphiques jusqu'à 28 %.

Wi-Fi et Bluetooth :

  • Le Wi-Fi 802.11ac de nouvelle génération avec antennes 2x2 à double bande 2,4/5 GHz offre des vitesses de transfert jusqu'à 10 fois plus rapides que les normes Wi-Fi précédentes.
  • La Tinker Board 2S intègre également la toute dernière technologie Bluetooth 5.0, ce qui vous permet de profiter de vitesses de transmission jusqu'à 2 fois supérieures et d'une portée jusqu'à 4 fois plus grande. Le Bluetooth intégré offre également la commodité et la liberté de la connectivité sans fil avec une large gamme d'appareils, y compris les haut-parleurs, les écouteurs et les contrôleurs de jeu.

Une connectivité riche : USB 3.2 Gen 1 :

  • La Tinker Board 2S dispose de trois ports USB 3.2 Gen 1 Type-A et d'un port USB 3.2 Gen 1 Type-C (USB-C), pour des vitesses de transfert de données jusqu'à 10 fois plus rapides que l'USB 2.0 - plus la commodité d'une connectivité à toute épreuve.
  • Les ports USB 3.2 Type-A de la Tinker Board 2 fournissent jusqu'à 0,9 A d'énergie, tandis que le connecteur USB-C fournit jusqu'à 1,5 A, pour des vitesses de charge considérablement plus rapides que les anciens ports USB 2.0. L'USB 3.2 Gen 1 Type-C prend en charge la fonctionnalité OTG et DisplayPort Alt Mode pour la connexion d'un écran externe en mode DP alt.

Extensibilité pour les solutions embarquées :

    • En-tête de batterie RTC :
      • Permet les fonctions d'horloge en temps réel (RTC) pour la programmation du démarrage et de l'arrêt, les minuteries et autres fonctions connexes. Permet également à l'horloge du système de conserver l'heure lorsque l'alimentation secteur est perdue ou indisponible.
    • Fente pour carte SD (face arrière)
      • Fonctionnement simple de type "push-pull"
      • La conception sans ressort empêche l'éjection accidentelle pour une plus grande fiabilité
      • Connecteur de ventilateur
      • L'embase intégrée à 2 broches permet une mise à niveau facile pour les besoins de refroidissement avancés.

Outil de configuration facile :

      • La Tinker Board 2S comprend un outil de configuration flexible pour régler chaque aspect de votre système, vous permettant d'ajuster les paramètres de performance pour qu'ils correspondent parfaitement à votre façon de travailler. La configuration initiale ne suit que trois étapes simples :
        • Étape 1 : Sélectionnez le mode Gouverneur du CPU.
        • Étape 2 : Définissez les fréquences maximale et minimale pour le CPU et le GPU.
        • Étape 3 : Utilisez le panneau Monitor pour confirmer que le système d'exploitation suit les paramètres configurés aux étapes 1 et 2.

Console cloud IoT ASUS :

      • L'AICC est une plateforme unifiée pour la gestion et l'analyse des big data collectées par les appareils IoT exécutant différents systèmes d'exploitation.

Dépannage rapide :

      • Redémarrage ou mises à jour à distance
      • Tableau de bord et analyse

ASUS Android industriel FOTA :

    • La Tinker Board 2S prend en charge le déploiement de firmware over-the-air (FOTA), permettant aux systèmes embarqués développés à l'aide de la carte d'être mis à jour à distance avec les derniers firmware, système d'exploitation et pilotes Android :
      • Réseau mondial de diffusion de contenu
      • Déploiement et maintenance faciles
      • Rapport de progression FOTA

Prise en charge d'Android 10 :

  • La Tinker Board 2S est conçue pour fonctionner sous Android 10, ouvrant ainsi votre univers de bricolage à une foule de fonctionnalités intéressantes et passionnantes qui ne sont pas disponibles sur certaines SBC concurrentes.

Celles-ci incluent :

  • Performances :
    • De meilleures performances de calcul 3D à des charges de CPU plus faibles et avec une consommation d'énergie réduite. Android 10 fournit également des API flexibles pour une gestion facile des appareils IoT connectés au même réseau sans fil.
  • Prêt pour l'IA :
  • Sécurité :
    • Le cryptage Adiantum est désormais jusqu'à 5 fois plus efficace que le cryptage AES. Plus précisément, avec TLS 1.3, le processus de transmission est plus sécurisé et la performance de la connexion est également améliorée.

Références et spécifications :

SoC Rockchip RK3399
CPU Dual-core Arm® Cortex®-A72 @ 2.0 GHz
Quad-core Arm® Cortex®-A53 @ 1.5 GHz
GPU Arm® Mali™-T860 MP4 GPU @ 800 MHz
Display 1 x HDMI™ with CEC hardware ready
1 x USB Type-C® (DP Alt Mode)
1 x 22-pin MIPI DSI (4 lane)
Memory Size Dual-CH LPDDR4 2GB / 4GB
Storage 16GB eMMC
Micro SD(TF) card slot (push/pull)
Connectivity 1 x RTL8211F-CG GbE LAN
1 x M.2 - 802.11 a/b/g/n/ac wireless & BT 5.0 (2T2R)
Audio 1 x HDMI™ audio output
1 x S/PDIF TX pin (from GPIO)
1 x PCM/I2S pins (from GPIO)
USB 3 x USB 3.2 Gen1 Type-A ports
1 x USB 3.2 Gen1 Type-C® OTG port
Camera Interface 1 x 15-pin MIPI CSI-2 (2 lane)
Internal Headers 1 x 40-pin headers includes:
up to 28 x GPIO pins
up to 2 x SPI bus
up to 2 x I2C bus
up to 2 x UART
up to 3 x PWM
up to 1 x PCM/I2S
up to 1 x S/PDIF TX
2 x 5V power pins
2 x 3.3V power pins
8 x ground pins
1 x 2-pin Recovery header
1 x 2-pin Power-on header
1 x 2-pin Reset header
1 x 2-pin Debug UART header
1 x 2-pin DC Fan header
1 x 2-pin RTC Battery header

Power Connector

(up to 45W)

1 x 12~19V DC Power Input Jack (5.5/2.5 mm)
OS Support Debian 9 / Android 10
Dimension 3.37 inch x 2.125 inch (85 x 56 mm)
Environment Operation temperature: 0℃ ~ 60℃
Non operation temperature: -40℃ ~ 85℃
Non operation humidity: 0% ~ 85% (Non condensing)
