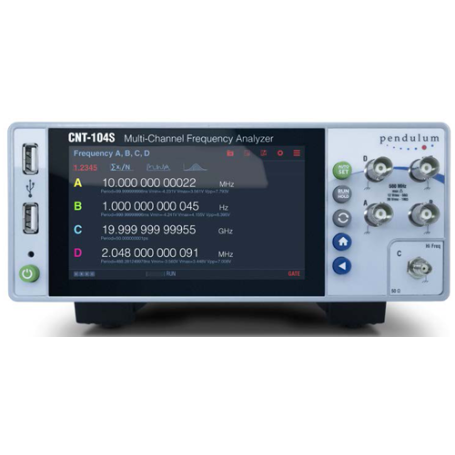

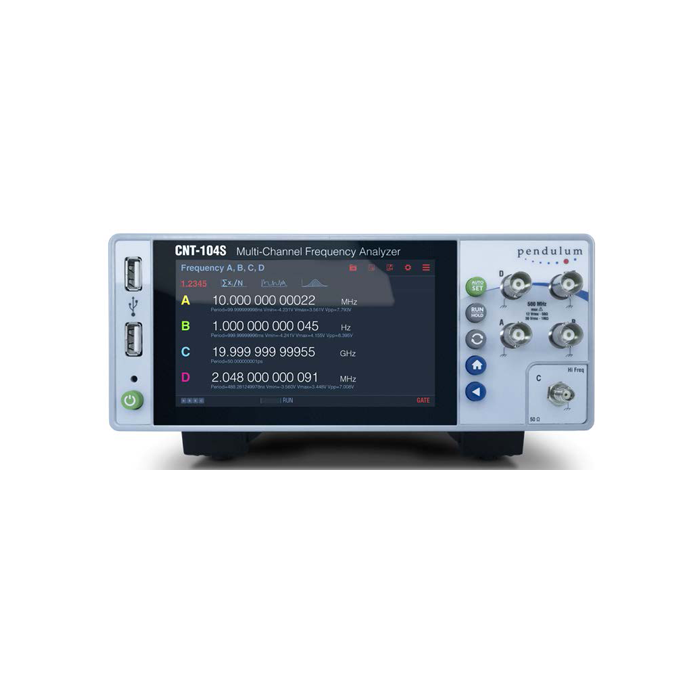

Le Pendulum CNT-104S est un analyseur de fréquence multicanal conçu pour les mesures parallèles de fréquence, période, phase, intervalle de temps et paramètres temporels sur 4 voies, avec des signaux jusqu’à 400 MHz.

Avec une résolution de 7 ps par horodatage et une vitesse jusqu’à 20 millions de mesures par seconde vers la mémoire interne, le CNT-104S est destiné aux applications de recherche et développement, de comparaison de signaux, de mesure de stabilité et d’analyse temps-fréquence nécessitant une observation simultanée de plusieurs voies.

La même plateforme existe également en version CNT-104R, avec base de temps rubidium pour les applications de métrologie, et en version CNT-104B, optimisée pour les systèmes de test automatisés avec face avant sans afficheur et entrées en face arrière.

Avantages

• Architecture 4 voies indépendantes : mesure simultanée de quatre signaux jusqu’à 400 MHz.
• Mesures parallèles sans temps mort : acquisition continue pour les mesures de fréquence, période et erreur d’intervalle de temps.
• Haute résolution temporelle : jusqu’à 7 ps par horodatage selon le modèle ou l’option retenue.
• Vitesse d’acquisition élevée : jusqu’à 20 millions de mesures par seconde vers la mémoire interne selon le modèle ou l’option.
• Comparaison simultanée de signaux : adaptée aux mesures de phase, de fréquence et de stabilité sur plusieurs voies en parallèle.
• Affichage graphique avancé : valeurs, statistiques, distribution, tendance, vue temporelle et écart d’Allan selon les options disponibles.
• Commande locale ou distante : écran tactile sur les modèles avec afficheur, interface Web, VNC, Ethernet, USB et GPIB optionnel.
• Version rubidium pour la métrologie : le CNT-104R intègre une base de temps rubidium avec option de discipline GNSS.
• Version dédiée aux bancs de test : le CNT-104B dispose d’une face avant sans afficheur et d’entrées en face arrière pour l’intégration en baie.
• Voie RF optionnelle : ajout possible d’une entrée C jusqu’à 3 GHz ou jusqu’à 24 GHz selon les options retenues.

Caractéristiques principales

• Série : CNT-104.
• Modèles concernés : CNT-104R, CNT-104S, CNT-104B.
• Type d’instrument : analyseur de fréquence multicanal.
• Nombre de voies principales : 4 voies 400 MHz.
• Nombre de mesures parallèles : 4.
• Plage de fréquence des voies A, B, D et E : jusqu’à 400 MHz.
• Plage en couplage continu : continu à 400 MHz.
• Plage en couplage alternatif : 10 Hz à 400 MHz.
• Résolution CNT-104R : 7 ps par horodatage.
• Résolution CNT-104S : 7 ps par horodatage.
• Résolution CNT-104B : 14 ps par horodatage, améliorable à 7 ps par licence logicielle.
• Vitesse CNT-104R : jusqu’à 20 millions de mesures par seconde vers la mémoire interne.
• Vitesse CNT-104S : jusqu’à 20 millions de mesures par seconde vers la mémoire interne.
• Vitesse CNT-104B : 1 million de mesures par seconde, améliorable à 20 millions de mesures par seconde par licence logicielle.
• Base de temps CNT-104R : rubidium.
• Base de temps CNT-104S : TCXO en standard, OCXO disponible en option.
• Base de temps CNT-104B : TCXO en standard, OCXO disponible en option.
• Affichage CNT-104R : écran tactile en face avant et interface Web.
• Affichage CNT-104S : écran tactile en face avant et interface Web.
• Affichage CNT-104B : interface Web uniquement.
• Position des entrées CNT-104R : face avant.
• Position des entrées CNT-104S : face avant.
• Position des entrées CNT-104B : face arrière.
• Connecteurs des voies principales : BNC.
• Impédance d’entrée : 1 MΩ // 40 pF ou 50 Ω.
• Fonctions de mesure : fréquence, écart de fréquence, rapport de fréquence, période, erreur d’intervalle de temps, intervalle de temps, largeur d’impulsion, temps de montée et de descente, rapport cyclique, phase, comptage, tension maximale, tension minimale et tension crête à crête.
• Interfaces : Ethernet Gigabit, USB 2.0, réseau sans fil via adaptateur USB compatible, GPIB en option.
• Commande distante : interface Web, VNC et commandes SCPI.
• Dimensions : 210 x 90 x 395 mm.
• Poids net : 3 kg.
• Alimentation secteur : 100 à 240 VCA, 50 à 60 Hz.
• Consommation : inférieure à 70 W en configuration maximale.
• Température de fonctionnement : 0 °C à +50 °C en utilisation de table, 0 °C à +40 °C en baie.
• Conformité sécurité : EN 61010-1:2011, CSA C22.2 No 61010-1-12.
• Conformité CEM : EN 61326-1:2013-06, niveaux d’essai renforcés selon EN 61000-6-2:2008, groupe 1, classe B.

Options disponibles pour la série CNT-104

Applications typiques

• Métrologie temps-fréquence avec comparaison de plusieurs sources en parallèle.
• Calibration de fréquence sur plusieurs objets de test simultanément.
• Recherche et développement nécessitant une analyse multivoies de fréquence, phase ou temps.
• Comparaison d’horloges et d’oscillateurs, y compris pour des applications de référence ou de synchronisation.
• Analyse de modulation sur signaux FM, FSK, BPSK, PWM, PPM et signaux à saut de fréquence.
• Caractérisation de synthétiseurs, VCO et PLL avec observation des transitoires, dérives et temps d’établissement.
• Bancs de test automatisés avec mesures rapides, commande SCPI et intégration en baie.
• Remplacement de plusieurs compteurs traditionnels par un instrument 4 voies dans les environnements de test et de mesure.

Pourquoi choisir Analyseur de fréquence multicanal - 4 voies, 400 MHz : CNT-104S

La série Pendulum CNT-104 offre une solution multivoies performante pour les mesures de fréquence, phase et temps sur 4 signaux en parallèle. Elle permet de réduire le nombre d’instruments nécessaires dans les applications où plusieurs points de mesure doivent être observés simultanément.

Le CNT-104S répond aux besoins de recherche et développement grâce à sa résolution de 7 ps et sa vitesse jusqu’à 20 millions de mesures par seconde. Le CNT-104R ajoute une base de temps rubidium pour les applications de métrologie et de calibration exigeantes. Le CNT-104B est conçu pour les systèmes de test automatisés, avec face avant sans afficheur et entrées arrière.

Grâce aux options disponibles, la série peut être adaptée à de nombreuses configurations : entrée RF jusqu’à 24 GHz, base de temps OCXO ou rubidium, discipline GNSS pour le CNT-104R, interface GPIB, positionnement des entrées et fonctions logicielles avancées.

ES France accompagne les utilisateurs dans le choix de la configuration CNT-104 adaptée : modèle avec afficheur ou version banc de test, stabilité de base de temps, options RF, intégration en baie, interface de communication, besoins de calibration et contraintes de mesure multivoies.

Comparatif des modèles
