Compteur fréquencemètre multi-canaux 2 voies 400 MHz : CNT-102 / CNT-102B | PENDULUM INSTRUMENTS

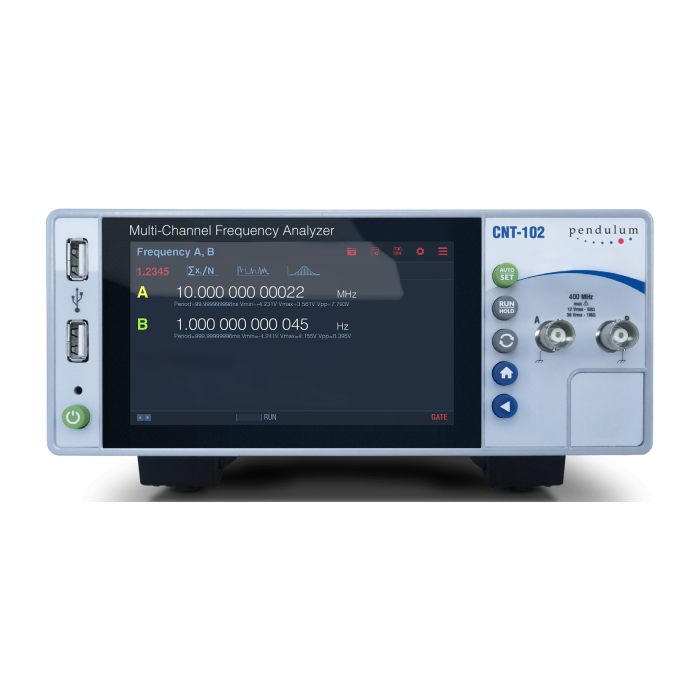

Le CNT-102 est destiné aux utilisations de table, en laboratoire, en recherche et développement ou en calibration. Il dispose d’un écran graphique tactile en face avant, complété par une interface Web pour le pilotage à distance.

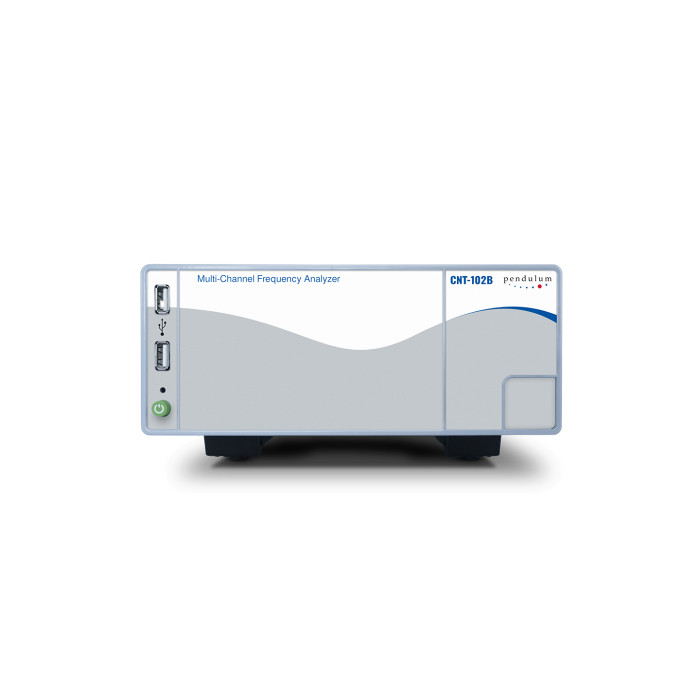

Le CNT-102B reprend les mêmes bases de mesure 2 voies, mais dans une version optimisée pour les systèmes de test automatisés. Il est équipé d’une face avant sans afficheur, avec les entrées de mesure placées en face arrière, afin de faciliter l’intégration en baie ou dans un banc de test.

Avantages

• Mesures parallèles sur 2 voies : analyse simultanée de deux signaux sans déplacement des câbles de mesure.
• Voies principales jusqu’à 400 MHz : adaptées aux mesures de fréquence, période, phase et paramètres temporels.
• Mesures sans temps mort : acquisition continue pour les mesures de fréquence, période et erreur d’intervalle de temps.
• Résolution temporelle de 14 ps : résolution standard par horodatage sur les modèles CNT-102 et CNT-102B.
• Évolutivité possible : résolution améliorable à 7 ps et vitesse portée à 20 millions de mesures par seconde via options logicielles.
• Affichage graphique sur le CNT-102 : visualisation des valeurs, statistiques, distributions, tendances et vues temporelles depuis l’écran tactile.
• Version optimisée banc de test : le CNT-102B dispose d’une face avant sans afficheur et d’entrées en face arrière pour l’intégration automatisée.
• Commande distante : pilotage via interface Web, Ethernet, USB, commandes SCPI et GPIB en option.
• Voie RF optionnelle : ajout possible d’une voie C jusqu’à 3 GHz ou jusqu’à 24 GHz selon les options retenues.

Caractéristiques principales

• Références : CNT-102 et CNT-102B.
• Type d’instrument : analyseur de fréquence multivoies.
• Nombre de voies principales : 2 voies 400 MHz.
• Nombre de mesures parallèles : 2.
• Position des entrées CNT-102 : face avant.
• Position des entrées CNT-102B : face arrière.
• Affichage CNT-102 : écran tactile en face avant et interface Web.
• Affichage CNT-102B : interface Web uniquement.
• Plage de fréquence des voies A et B : jusqu’à 400 MHz.
• Plage en couplage continu : continu à 400 MHz.
• Plage en couplage alternatif : 10 Hz à 400 MHz.
• Résolution standard : 14 ps par horodatage.
• Résolution optionnelle : 7 ps par licence logicielle.
• Vitesse standard vers mémoire interne : 1 million de mesures par seconde.
• Vitesse optionnelle vers mémoire interne : 20 millions de mesures par seconde par licence logicielle.
• Base de temps standard : TCXO.
• Base de temps optionnelle : OCXO haute stabilité ou très haute stabilité.
• Commande distante : interface Web, VNC et commandes SCPI.
• Interfaces : Ethernet Gigabit, USB 2.0, réseau sans fil via adaptateur USB compatible, GPIB en option.
• Connecteurs des voies principales : BNC.
• Impédance d’entrée : 1 MΩ // 40 pF ou 50 Ω.
• Fonctions de mesure : fréquence, rapport de fréquence, période, intervalle de temps, largeur d’impulsion, temps de montée et de descente, rapport cyclique, phase, comptage, tension maximale, tension minimale et tension crête à crête.
• Fonctions optionnelles : erreur d’intervalle de temps, fréquence relative, affichage graphique de l’écart d’Allan et sortie impulsion programmable.
• Dimensions : 210 x 90 x 395 mm.
• Poids net : 3 kg.
• Alimentation secteur : 100 à 240 VCA, 50 à 60 Hz.
• Consommation : inférieure à 70 W en configuration maximale.
• Température de fonctionnement : 0 °C à +50 °C en utilisation de table, 0 °C à +40 °C en baie.
• Conformité sécurité : EN 61010-1:2011, CSA C22.2 No 61010-1-12.
• Conformité CEM : EN 61326-1:2013-06, niveaux d’essai renforcés selon EN 61000-6-2:2008, groupe 1, classe B.

Options disponibles pour CNT-102 / CNT-102B

Applications typiques

• Mesures de fréquence en laboratoire sur deux signaux en parallèle.
• Mesures de période, phase et intervalle de temps pour la caractérisation de signaux électroniques.
• Analyse de stabilité sur oscillateurs, sources de fréquence, synthétiseurs, VCO et PLL.
• Mesures de modulation sur signaux FM, FSK, BPSK, PWM, PPM ou signaux à variation temporelle.
• Calibration de fréquence avec visualisation graphique des écarts et des limites.
• Recherche et développement nécessitant une analyse rapide des variations de fréquence ou de phase.
• Essais automatisés avec pilotage distant, commandes SCPI et intégration en baie.
• Remplacement de compteurs de fréquence traditionnels dans les systèmes nécessitant deux mesures parallèles.

Pourquoi choisir Analyseur de fréquence multivoies - 2 voies, 400 MHz : CNT-102 / CNT-102B

Les Pendulum CNT-102 et CNT-102B offrent une solution 2 voies adaptée aux mesures de fréquence et de temps nécessitant précision, rapidité et fonctionnement parallèle. Leur plage de mesure jusqu’à 400 MHz, leur résolution de 14 ps et leur capacité de mesure sans temps mort permettent de répondre aux besoins des laboratoires, des services de calibration et des environnements de test.

Le CNT-102 est particulièrement adapté aux postes de mesure de table grâce à son écran tactile et à son interface graphique. Le CNT-102B est conçu pour les systèmes automatisés, avec une face avant sans afficheur et des entrées en face arrière, afin de sécuriser l’intégration dans les bancs de test et les baies de mesure.

Grâce aux options disponibles, ces instruments peuvent être adaptés à des besoins plus avancés : voie RF jusqu’à 24 GHz, base de temps OCXO, interface GPIB, résolution 7 ps, vitesse de mesure accrue et fonctions d’analyse complémentaires.

ES France accompagne les utilisateurs dans le choix de la configuration la plus adaptée au besoin de mesure : version avec ou sans afficheur, position des entrées, stabilité de base de temps, option RF, interface de communication, intégration en baie et contraintes de calibration.
