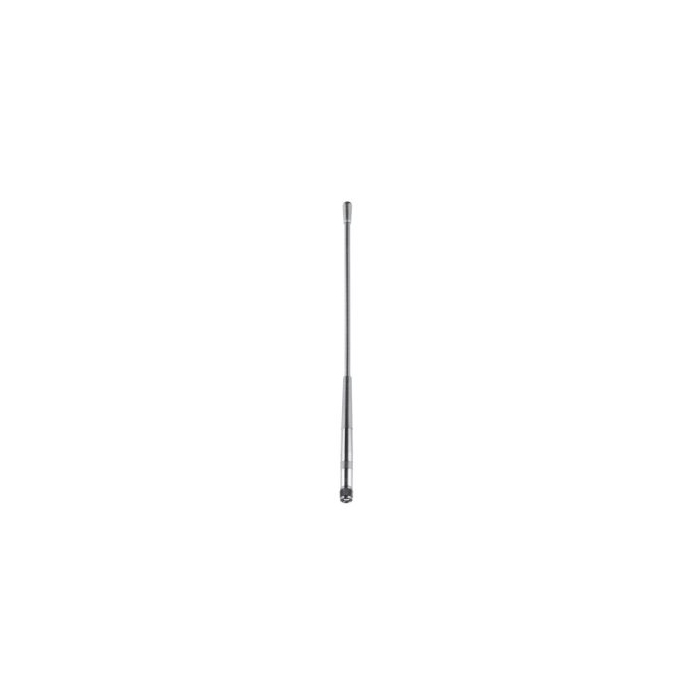

Antenne demi onde (406 MHz - 470 MHz) : K7153216, K7153236 et K7153239 | PCTEL

La série d'antennes Gainflex de Kathrein est conçue pour offrir un gain élevé dans un format terminal robuste et flexible. Disponible pour les bandes UHF 406–430 MHz et 440–470 MHz, elle repose sur une conception quart d’onde raccourcie, décorrélée du poste émetteur. Grâce à son articulation pivotante et son enveloppe en plastique haute résistance, cette antenne répond aux contraintes mécaniques et radioélectriques des applications professionnelles intensives.

Avantages :

• Gain élevé de 4 dB par rapport à un fouet quart d’onde
• Conception décorrélée de la masse radio
• Structure flexible et résistante en métal élastique gainé
• Orientation ajustable sur ±125° (version avec rotule)
• Versions TNC et BNC disponibles

Caractéristiques principales :

• Références et fréquences :
  • K 71 53 21 6 – 406–430 MHz, TNC, 330 mm, 55 g (Ord. No. 510 076)
  • K 71 53 23 6 – 440–470 MHz, TNC, 300 mm, 50 g (Ord. No. 510 079)
  • K 71 53 23 9 – 440–470 MHz, BNC, 300 mm, 50 g (Ord. No. 510 081)
• Type : antenne demi-onde raccourcie
• Impédance : 50 ohms
• Gain : 4 dB (réf. quart d’onde)
• Charge maximale : 20 W à 50 °C

Caractéristiques mécaniques :

• Matériaux :
  • Fouet : métal élastique anticorrosion gainé plastique noir
  • Connecteur : laiton H59 nickel/étain
  • Isolant : polycarbonate
• Plage de pivotement (avec articulation) : ±125°

Applications :

• Radiocommunications professionnelles UHF
• Terminaux portables ou mobiles
• Systèmes critiques en environnement difficile
