Description

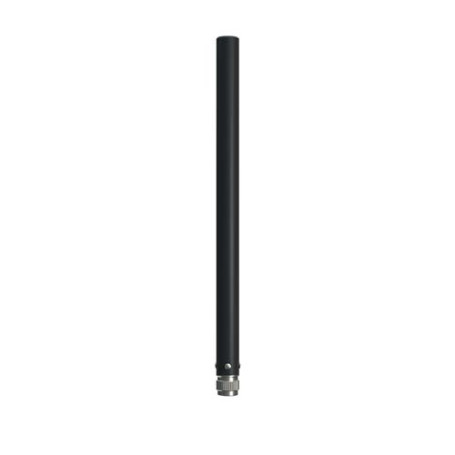

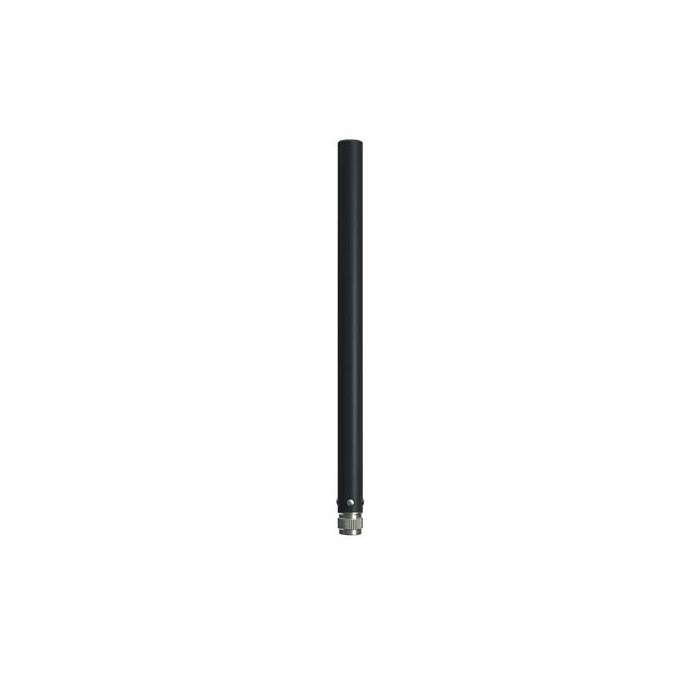

Les antennes bifilaires omnidirectionnelles Fairview Microwave de la série FMANOM11xx offrent une polarisation circulaire (RHCP/LHCP) et un gain typique de 3,75 à 4 dBic sur les bandes 4,4–5 / 4,4–5,9 / 5,3–5,9 GHz. Disponibles avec différents types de montage (flasque, ressort ultra‑flex, magnétique) et connecteurs (SMA, N), elles s’adaptent aux exigences des plateformes terrestres et embarquées, aux environnements industriels et aux essais de terrain.
Avantages :
- Polarisation circulaire (RHCP/LHCP) : robustesse aux multitrajets et à l’orientation relative TX/RX.
- Profil omnidirectionnel : couverture azimutale homogène pour communications et télémesures.
- Montages variés : flange, ressort ultra‑flex, base magnétique pour une intégration rapide.
- Connectique standard : SMA et N pour compatibilité immédiate avec les lignes RF 50 Ω.
- Gamme de fréquences ciblée : options 4,4–5,0 GHz, 4,4–5,9 GHz et 5,3–5,9 GHz.
Caractéristiques principales :
- Marque : Fairview Microwave
- Type : Antenne bifilaire omnidirectionnelle
- Polarisation : RHCP ou LHCP selon modèle
- Gain : 3,75 à 4 dBic (typ.)
- Impédance : 50 Ω
- Connecteurs : SMA ou N (male/female selon référence)
- Montage : flasque, ressort ultra‑flex, base magnétique
- Environnement : versions outdoor disponibles (jusqu’à IP65 selon modèles de la gamme)
Applications typiques :
- Liaisons C‑band (4,4–5,9 GHz) pour communications, télémétrie et contrôle.
- Plateformes embarquées : drones/UAV, robots, véhicules, équipements mobiles.
- Mesures RF : essais de couverture, validation de systèmes MIMO/CRPA (selon architecture).
- Intégration industrielle : passerelles IoT, répéteurs, capteurs haut débit.
Spécifications et modèles disponibles :
| Référence (SKU) | Bande de fréquences | Polarisation | Gain (typ.) | Montage | Connecteur | Remarques |
|---|
| FMANOM1179 |
4,4–5,9 GHz |
RHCP |
3,75 dBic |
Base magnétique |
Câble LMR195 |
Version outdoor, mobilité terrain |
| FMANOM1178 |
4,4–5,0 GHz |
RHCP |
4 dBic |
Flasque |
N Femelle |
Optimisée 5,0 GHz max |
| FMANOM1176 |
4,4–5,9 GHz |
RHCP |
3,75 dBic |
Flasque |
N Femelle |
Large bande |
| FMANOM1175 |
5,3–5,9 GHz |
RHCP |
4 dBic |
Ressort ultra-flex |
N (—) |
Robustesse mécanique |
| FMANOM1174 |
4,4–5,9 GHz |
LHCP |
3,75 dBic |
Ressort ultra-flex |
— |
Version LHCP |
| FMANOM1173 |
4,4–5,9 GHz |
RHCP |
3,75 dBic |
Ressort ultra-flex |
— |
Montage flexible |
| FMANOM1172 |
4,4–5,9 GHz |
RHCP |
3,75 dBic |
Ressort ultra-flex |
SMA (prob. Male) |
Version SMA |
| FMANOM1171 |
4,4–5,9 GHz |
LHCP |
3,75 dBic |
— |
N Male |
Finition noire |
| FMANOM1170 |
4,4–5,9 GHz |
LHCP |
3,75 dBic |
Flasque |
SMA Femelle |
LHCP à flasque |
| FMANOM1144 |
790 MHz–2,7 GHz |
— |
— |
— |
N Femelle |
Electronic Warfare, MIL-STD-810, TAA |
| FMANOM1143 |
500 MHz–6 GHz |
— |
— |
— |
N Femelle |
200 W, EW, MIL-STD-810, TAA |
| FMANOM1141 |
4,4–5,0 GHz |
— |
— |
— |
N Male |
C-band, IP65 |
| FMANOM1142 |
2,0–2,5 GHz |
— |
— |
— |
N Male |
S-band, IP65 |
| FMANOM1140 |
1,15–1,4 GHz |
— |
— |
— |
N Male |
L-band, IP65 |
