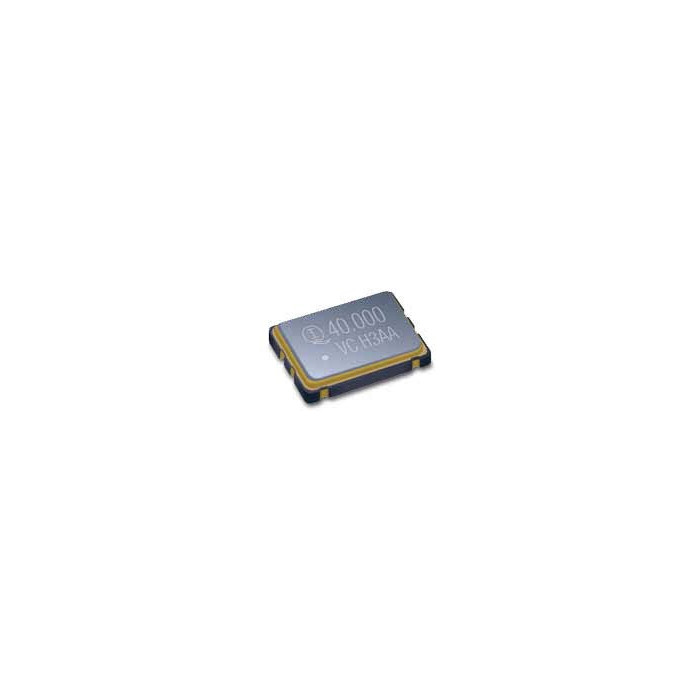

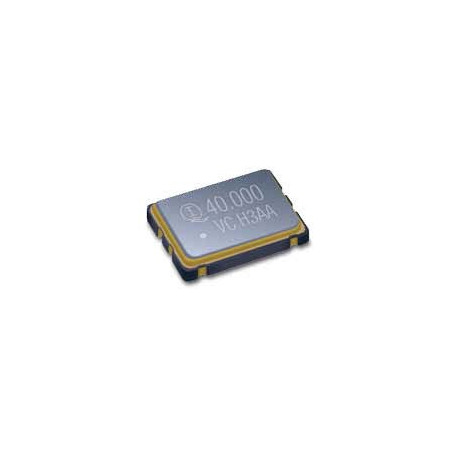

Oscillateurs à cristaux de quartz commandés par tension, CMS, 1.0 MHz - 54.0 MHz : VC400 Agrandir l'image

Oscillateurs à cristaux de quartz commandés par tension, CMS, 1.0 MHz - 54.0 MHz : VC400 | INTERQUIP ELECTRONICS

Assemblage Pick and Place

Plus de détails

Téléchargement

Documentation VC400

Téléchargez ce fichier (427.19k)

Description

Caractéristiques :

  • Taille compacte
  • Fin
  • Assemblage Pick and Place
  • Emballage soudé de haute fiabilité

Spécifications :

Output waveform CMOS
Frequency Range 1.0 MHz - 54.0 MHz
Supply Voltage Range (Vdd) 1.8 - 2.8 - 3.3 - 5.0 V
Overall Frequency Stability with refer to 25 °C ±25 ppm - ±50 ppm - ±100 ppm
Operating Temperature Range -20°C ~ +70°C, -40°C ~ +85°C, -40°C ~ +125°C
Current Consumption (Idd) 20 mA typ.
Rise & Fall Time  8 ns Max
Output Symmetry  40% - 60 %
45% - 55%
Output Voltage VOH 90% VDD
Output Voltage VOL 10% VDD
Output Load  0.9 ± 0.9 V
1.4 ± 1 V
1.65 ± 1.35 V
2.5 ± 2 V
Control Voltage Range 50 ppm Min
Absolute Pulling Range  5 KHz Min
Modulation Bandwidth (BW) 15 pF
Start-up Time 10 ms Max
Storage Temperature Range -55 °C - +125 °C
