Description

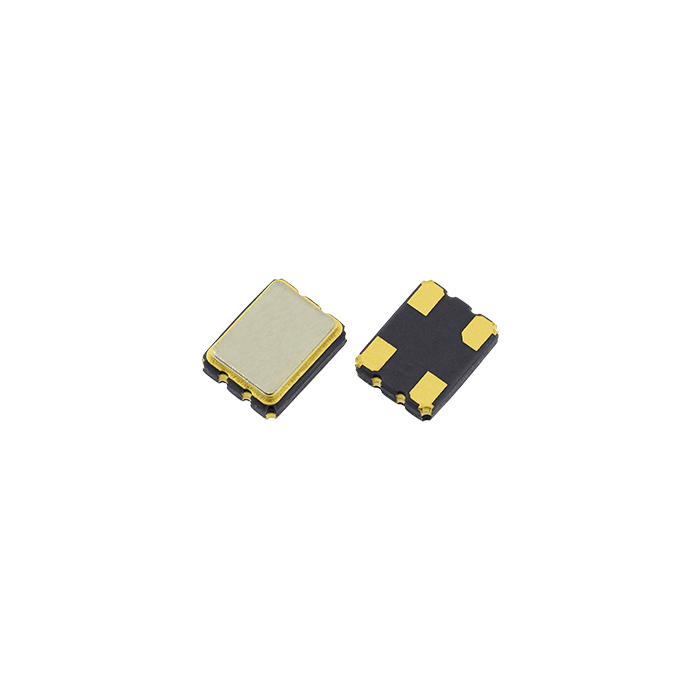

La gamme VCXO Golledge couvre des oscillateurs à quartz à fréquence contrôlée par tension, du kHz au GHz, avec des sorties logiques variées (LVCMOS, LVDS, LVPECL, HCSL, CML, ECL) et des formats compacts SMD (jusqu’à 3,2 × 2,5 mm) comme des boîtiers DIL-14 traditionnels. Ces références combinent faible gigue, forte tirabilité (pullability) et stabilités serrées pour les liaisons haut débit, la synchronisation, les synthèses RF et les architectures numériques exigeantes.
Avantages :
- Très large couverture fréquentielle : de 1 kHz à 2,1 GHz selon familles.
- Multiples niveaux logiques : LVCMOS / LVDS / LVPECL / HCSL / CML / ECL pour un routage direct dans vos PHY, PLL et horloges réseau.
- Formats optimisés : SMD miniatures (3,2 × 2,5 mm) pour designs denses, DIL-14 pour rétro-compatibilité.
- Tirabilité étendue (jusqu’à ±200 ppm selon modèles) pour l’asservissement en fréquence.
- Versions robustes : gamme industrielle/critique, faible vieillissement, options température étendue et environnements sévères.
Caractéristiques principales :
- Fréquences dispo : typ. 1 kHz → 2,1 GHz selon famille.
- Alimentation : 1,8 V / 2,8 V / 3,3 V / 5 V (selon modèle).
- Sorties : LVCMOS, LVDS (complémentaire), LVPECL (complémentaire), HCSL, CML, ECL.
- Packages : SMD (3,2 × 2,5 ; 5,0 × 3,2 ; 7,0 × 5,0…), DIL-14, variantes 4/6 pads, options low-profile.
- Performances : faible gigue, stabilité serrée, démarrage rapide, options « multiplier-free » à très haute fréquence.
Applications typiques :
- Liaisons haut débit : Ethernet/PCIe/SerDes (LVDS/HCSL/LVPECL).
- Synchronisation & horloges : PTP/SyncE, FPGA/SoC, DDS/PLL.
- RF & instrumentation : synthèse locale, mesures à faible gigue.
- Environnements sévères : versions haute stabilité et faible vieillissement.
Informations complémentaires :
Les familles se distinguent par la logique de sortie, la tension d’alimentation, l’encombrement et la plage de fréquence. Le tableau ci-dessous permet un premier tri rapide pour sélectionner la référence adaptée à votre design.
Spécifications et modèles disponibles :
| Référence | Plage de fréquence | Package / Format | Points clés |
|---|
| GVXO-338G |
1,250–100 MHz |
SMD 3,2 × 2,5 mm |
Miniature, forte tirabilité |
| GVXO-338K |
1,250–100 MHz |
SMD 3,2 × 2,5 mm |
Miniature, forte tirabilité |
| GVXO-338L |
1,250–125 MHz |
SMD 3,2 × 2,5 mm |
Miniature, large bande |
| GVXO-338S |
1,0–90 MHz |
SMD 3,2 × 2,5 mm |
Miniature, tirabilité étendue |
| GVXO-C58G/J/L |
15–250 MHz |
SMD |
Fréquences élevées, bonne stabilité |
| GVXO-E33L |
40–250 MHz |
SMD |
Conception sans multiplicateur |
| GVXO-E58G/J/L |
15 MHz–2,1 GHz |
SMD |
Très haute fréquence |
| GVXO-E76L |
10 MHz–1 GHz |
SMD |
Sorties complémentaires |
| GVXO-H58G/J/L |
15–700 MHz |
SMD |
Haut débit numérique |
| GVXO-L33L |
40–250 MHz |
SMD |
Très faible gigue |
| GVXO-L58G/J/L |
15 MHz–2,1 GHz |
SMD |
Très haute fréquence |
| GVXO-L76L |
10 MHz–1 GHz |
SMD |
LVDS jusqu’à 1 GHz |
| GVXO-M58G/J/L |
15 MHz–2,1 GHz |
SMD |
Interfaces CML haut débit |
| GVXO-25 |
1,0–52,0 MHz |
DIL-14 |
NRND, tirabilité ±200 ppm |
| GVXO-32L |
52–160 MHz |
SMD |
Faible gigue |
| GVXO-32S |
52–160 MHz |
SMD |
Faible gigue |
| GVXO-34L |
50–800 MHz |
SMD |
Très haute fréquence |
| GVXO-34S |
50–170 MHz |
SMD |
Tirabilité ±100 ppm |
| GVXO-36 |
12–80 MHz |
SMD |
Quartz fondamental jusqu’à 50 MHz, faible gigue |
| GVXO-37N |
12–170 MHz |
SMD |
Démarrage rapide, enable/disable |
| GVXO-37P |
12–170 MHz |
SMD |
Temps de montée/descente rapides |
| GVXO-38N |
600–700 MHz |
SMD |
Très haute fréquence |
| GVXO-38P |
600–700 MHz |
SMD |
Très haute fréquence |
| GVXO-41H |
1,544–30,0 MHz |
DIL-14 |
Leaded, stabilité serrée (options) |
| GVXO-42F |
33–160 MHz |
DIL-14 |
Tirabilité ±200 ppm (large) |
| GVXO-43F |
1,544–33,0 MHz |
DIL-14 |
Stabilité & tirabilité au choix |
| GVXO-44F |
33–125 MHz |
DIL-14 |
Haute fréquence en DIL-14 |
| GVXO-52 |
12–800 MHz |
SMD |
Obsolète (L.T.B. passé) |
| GVXO-523 |
1,5–61,440 MHz |
SMD 5,0 × 3,2 mm (4 pads) |
Miniature, standard 4-pads |
| GVXO-533 |
1,0–125 MHz |
SMD (6 pads) |
Large bande, 6-pads |
| GVXO-53F |
1,0–125 MHz |
SMD |
Technologie mesa, hautes fréquences |
| GVXO-54 |
12–800 MHz |
SMD |
Obsolète |
| GVXO-55F |
1,0–78,0 MHz |
SMD |
Tirabilité/stabilité au choix |
| GVXO-753 |
1,5–54,0 MHz |
SMD (4 pads) |
Solution économique, options stabilité/tirabilité |
| GVXO-753F |
1,5–54,0 MHz |
SMD (6 pads) |
Éco volume, fonctionnalités intégrées |
| VCXO2EV |
5,0–40,0 MHz |
— |
Environnements sévères, faible vieillissement |
| VCXO2HV |
40–130 MHz |
— |
Températures militaires |
