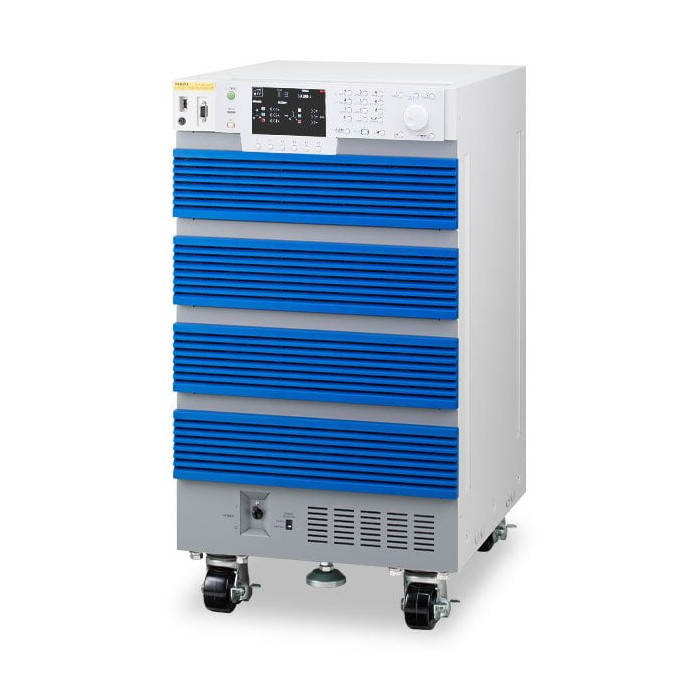

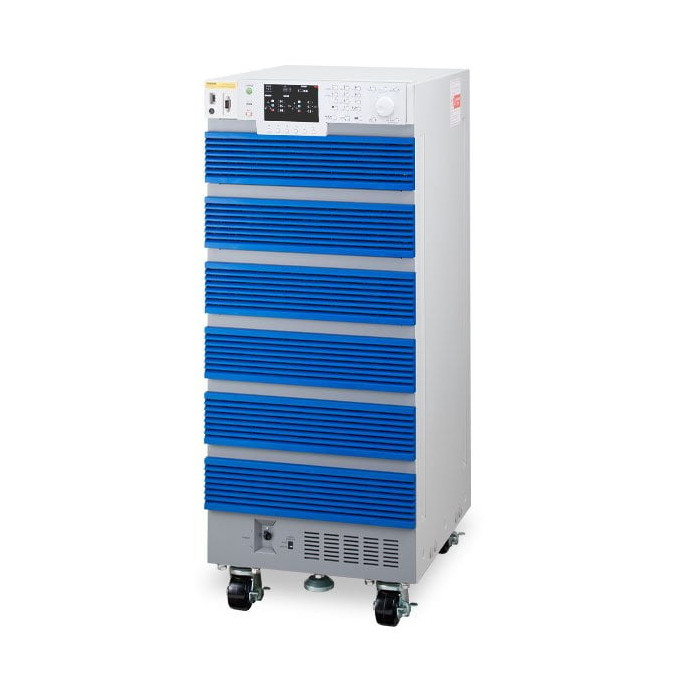

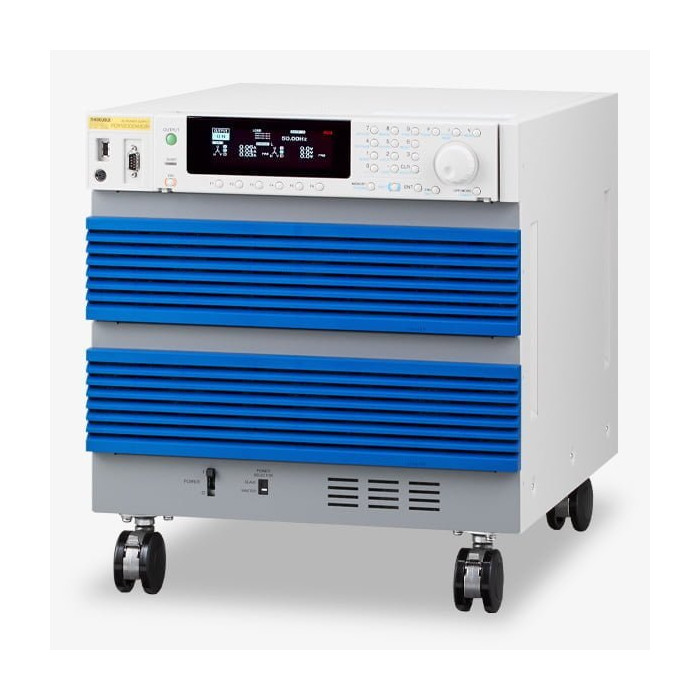

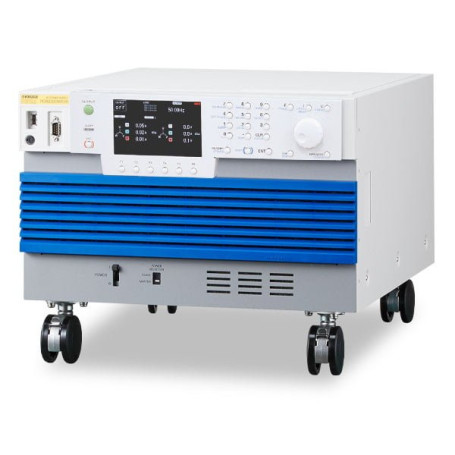

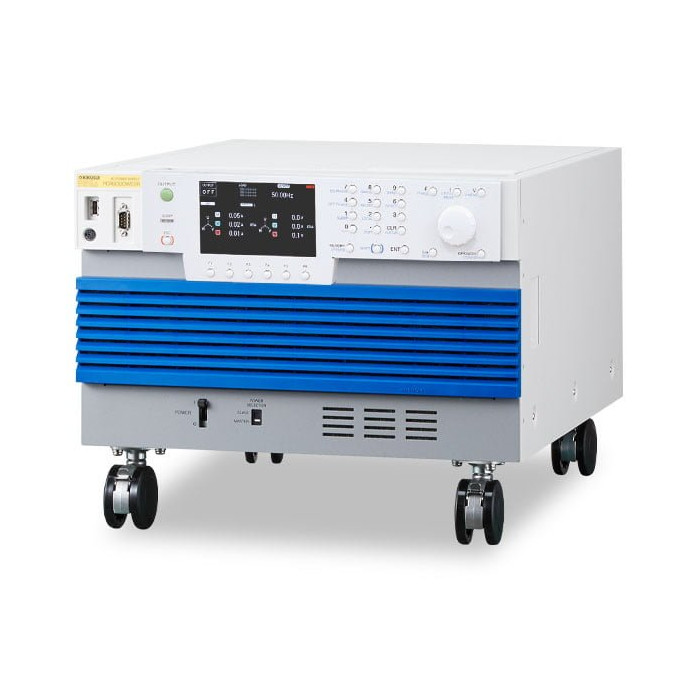

Source AC/DC compact programmable monophasée et triphasée (jusqu’à 6 kVA) : Série PCR-WEA2R | KIKUSUI ELECTRONICS CORP.

La série PCR-WEA/WEA2 de Kikusui est une gamme d’alimentations AC/DC programmables haute performance, conçues pour offrir une densité de puissance exceptionnelle et une flexibilité maximale.

Plus de détails

Téléchargement

Description

La série PCR-WEA/WEA2 de Kikusui est une gamme d’alimentations AC/DC programmables haute performance, conçues pour offrir une densité de puissance exceptionnelle et une flexibilité maximale. Disponible de 1 kVA à 36 kVA en unité unique et extensible jusqu’à 540 kVA en triphasé, cette série couvre une large plage de besoins, du laboratoire aux bancs de tests industriels à grande échelle. Les modèles « R » (PCR-WEA2R) intègrent en plus une fonction 100 % régénérative, permettant de réinjecter l’énergie dans le réseau pour réduire la consommation et les coûts d’exploitation.

Avantages :

  • Format compact : jusqu’à 6 kVA dans 6U et 36 kVA dans une seule unité.
  • Évolutivité : fonctionnement en parallèle jusqu’à 540 kVA (triphasé).
  • Mode régénératif (modèles R) : réinjection complète de l’énergie, sans limite de durée.
  • Large plage de sortie : AC jusqu’à 320 Vrms, DC jusqu’à ±452 V.
  • Simulation avancée : perturbations secteur (coupures, creux, surtensions), conformité aux normes IEC61000 et DO-160.
  • Interfaces multiples : LAN (LXI), USB, RS232C, GPIB (option).
  • Sortie DC équivalente à 100 % de la puissance AC nominale.
  • Fréquence de sortie jusqu’à 5 kHz, adaptée aux tests avioniques et défense.
  • Faible bruit de sortie : ripple ≤ 0,25 Vrms.

Caractéristiques principales :

  • Puissance de sortie : de 1 kVA à 36 kVA par unité.
  • Tension de sortie AC : 0 à 320 Vrms.
  • Tension de sortie DC : 0 à ±452 V.
  • Fréquence : 1 Hz à 5 kHz (option limite à 500 Hz).
  • Facteur de puissance : 0,95 typique.
  • Fonctions de protection : OVP, UVP, OCP, OPP, protection thermique, surveillance watchdog.
  • Design modulaire avec maintenance simplifiée (modèles ≥ 6 kVA).
  • Dimensions optimisées : jusqu’à 80 % plus léger que les générations précédentes.

Applications typiques :

  • Tests de conformité : normes IEC61000 (immunité CEM), DO-160, MIL-STD-704.
  • Simulation de perturbations secteur : micro-coupures, variations rapides de tension/fréquence.
  • Tests avioniques : équipements embarqués, convertisseurs, simulateurs de conditions réelles.
  • Systèmes de recharge de véhicules électriques (EVSE, bornes rapides, charge résidentielle).
  • R&D en électronique de puissance : convertisseurs AC/DC, onduleurs, systèmes embarqués.

Informations complémentaires :

Grâce à son architecture PWM à haut rendement (≈85 %) et à sa conception compacte, la série PCR-WEA/WEA2 s’intègre facilement dans les bancs de test automatisés. Associée aux logiciels Kikusui (Quick Immunity Sequencer, Avionics Test Software, Wavy), elle offre une solution clé en main pour les tests CEM, avioniques et industriels. Les modèles régénératifs permettent en outre des économies significatives en restituant l’énergie consommée dans le réseau.

Spécifications et modèles disponibles :

ModèlePuissanceTension AC (Vrms)Courant AC max.FréquenceTension DC (V)Courant DC max.Facteur de puissanceEfficacité typique
PCR1000WEA 1 kVA 0 – 320 10 A / 5 A 1 Hz – 5 kHz ±226 / ±452 10 A / 5 A 0,95 82 %
PCR2000WEA 2 kVA 0 – 320 20 A / 10 A 1 Hz – 5 kHz ±226 / ±452 20 A / 10 A 0,95 82 %
PCR3000WEA2 3 kVA 0 – 320 30 A / 15 A 1 Hz – 5 kHz ±226 / ±452 30 A / 15 A 0,95 82 %
PCR6000WEA2 / WEA2R 6 kVA 0 – 320 60 A / 30 A 1 Hz – 5 kHz ±226 / ±452 60 A / 30 A 0,97 (200 V) / 0,95 (400 V) 85 %
PCR12000WEA2 / WEA2R 12 kVA 0 – 320 120 A / 60 A 1 Hz – 5 kHz ±226 / ±452 120 A / 60 A 0,97 (200 V) / 0,95 (400 V) 85 %
PCR18000WEA2 / WEA2R 18 kVA 0 – 320 180 A / 90 A 1 Hz – 5 kHz ±226 / ±452 180 A / 90 A 0,97 (200 V) / 0,95 (400 V) 85 %
PCR24000WEA2 / WEA2R 24 kVA 0 – 320 240 A / 120 A 1 Hz – 5 kHz ±226 / ±452 240 A / 120 A 0,97 (200 V) / 0,95 (400 V) 85 %
PCR30000WEA2 / WEA2R 30 kVA 0 – 320 300 A / 150 A 1 Hz – 5 kHz ±226 / ±452 300 A / 150 A 0,97 (200 V) / 0,95 (400 V) 85 %
PCR36000WEA2 / WEA2R 36 kVA 0 – 320 360 A / 180 A 1 Hz – 5 kHz ±226 / ±452 360 A / 180 A 0,97 (200 V) / 0,95 (400 V) 85 %
