Kit de calibration compact OSLT, DC-3 GHz jack N (75 Ω) : 533857R000 | SPINNER

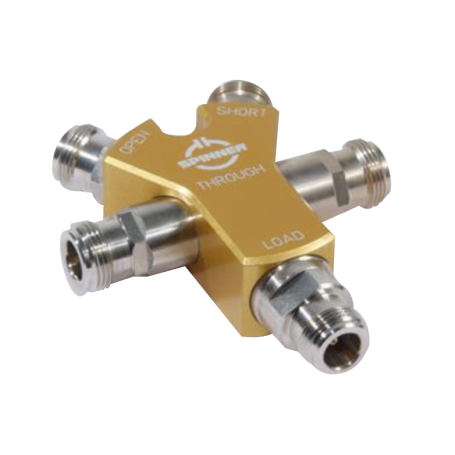

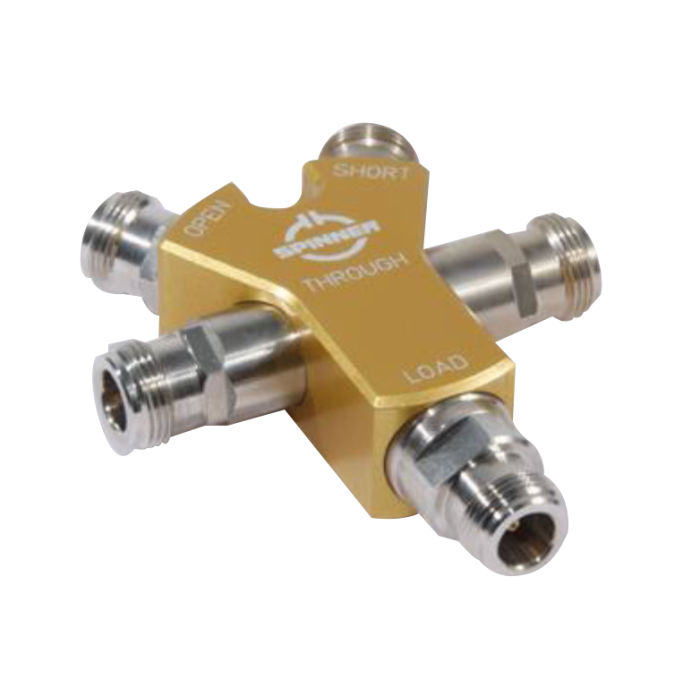

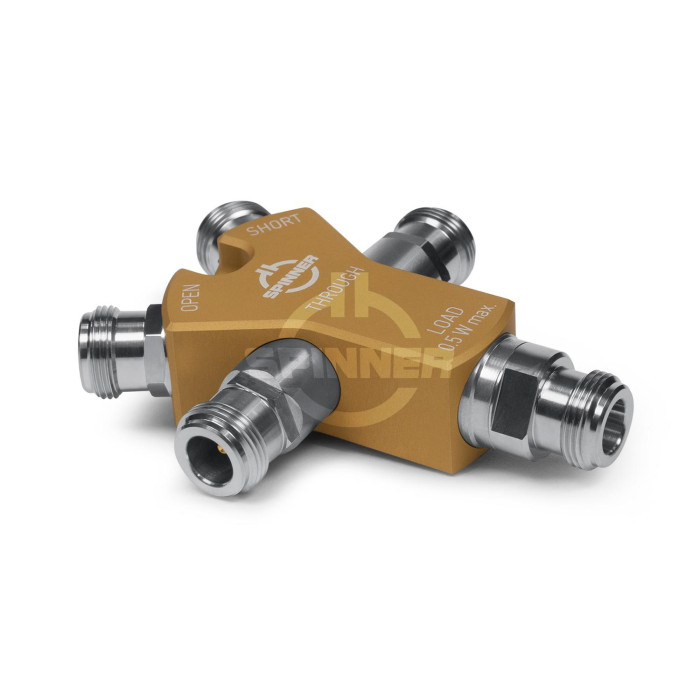

Le OSLT kit d'étalonnage compact (4-en-1) DC-3 GHz N jack (75 Ω) permet la combinaison de tous les standards d'étalonnage requis dans une unité pratique.

• Il s'agit de la solution optimale et simple pour un étalonnage pratique et complet d'un analyseur de réseau avec deux ports de connexion ou plus utilisant la méthode OSLT avec les standards d'étalonnage circuit ouvert (O, Open), court-circuit (S, Short), charge (L, Load) et ligne de passage (T, Through).
• L’utilisation pratique excellente, la disposition ergonomique des raccordements, la conception compacte (petite) et le faible poids sont appréciés par les utilisateurs.

Le OSLT kit d'étalonnage compact (4-en-1) DC-3 GHz N jack (75 Ω) a une impédance de 75 Ω. Il se caractérise par des valeurs ROS (VSWR) et d'affaiblissement très faibles ainsi que par les meilleures propriétés d'intermodulation dans toute la gamme de fréquences de fonctionnement DC á 3 GHz.

• Le kit de test comporte 5 raccordements avec Jack N
• Le boîtier a une couleur dorée caractéristique pour une différenciation visuelle facile contrairement aux kits de 50 Ω.
• Important : un connecteur 75 Ω ne peut pas être connecté à des connecteurs 50 Ω.

Ce produit dispose de connexions plaquées or et est axé vers les meilleures classes de qualité des normes IEEE, ICE en ce qui concerne les tolérances inférieures. SPINNER utilise également ici le terme de « précision » pour souligner l’aptitude à effectuer particulièrement des mesures de haute précision.

Les connecteurs coaxiaux N ont été nommés d'après leur inventeur Paul Neill, qui a développé cette norme pour les connecteurs HF en 1942. Cependant, le nom est souvent en rapport avec le connecteur Navy (Navy Connector). Les raccordements de type N peuvent être utilisés à des fréquences allant jusqu'à 11 GHz, les versions haute précision jusqu'à 18 GHz. Les connecteurs N sont utilisés dans des applications de communication mobile avec des exigences mécaniques et électriques élevées.

• Pour cette raison, SPINNER fabrique exclusivement des connecteurs avec des contacts de conducteurs extérieurs non fendus et un profil d'étanchéité spécial dans la tête du connecteur au lieu de la rondelle d'étanchéité plate recommandée par la CEI ou CECC.
• Cela garantit la fonction d'étanchéité la plus fiable.
• L'écrou-raccord spécial SPINNER de nos connecteurs N est fixé au conducteur extérieur par enroulement.
• En conséquence, le couple de serrage admissible est considérablement augmenté et la pression de contact améliorée de manière significative.

Spécifications :
